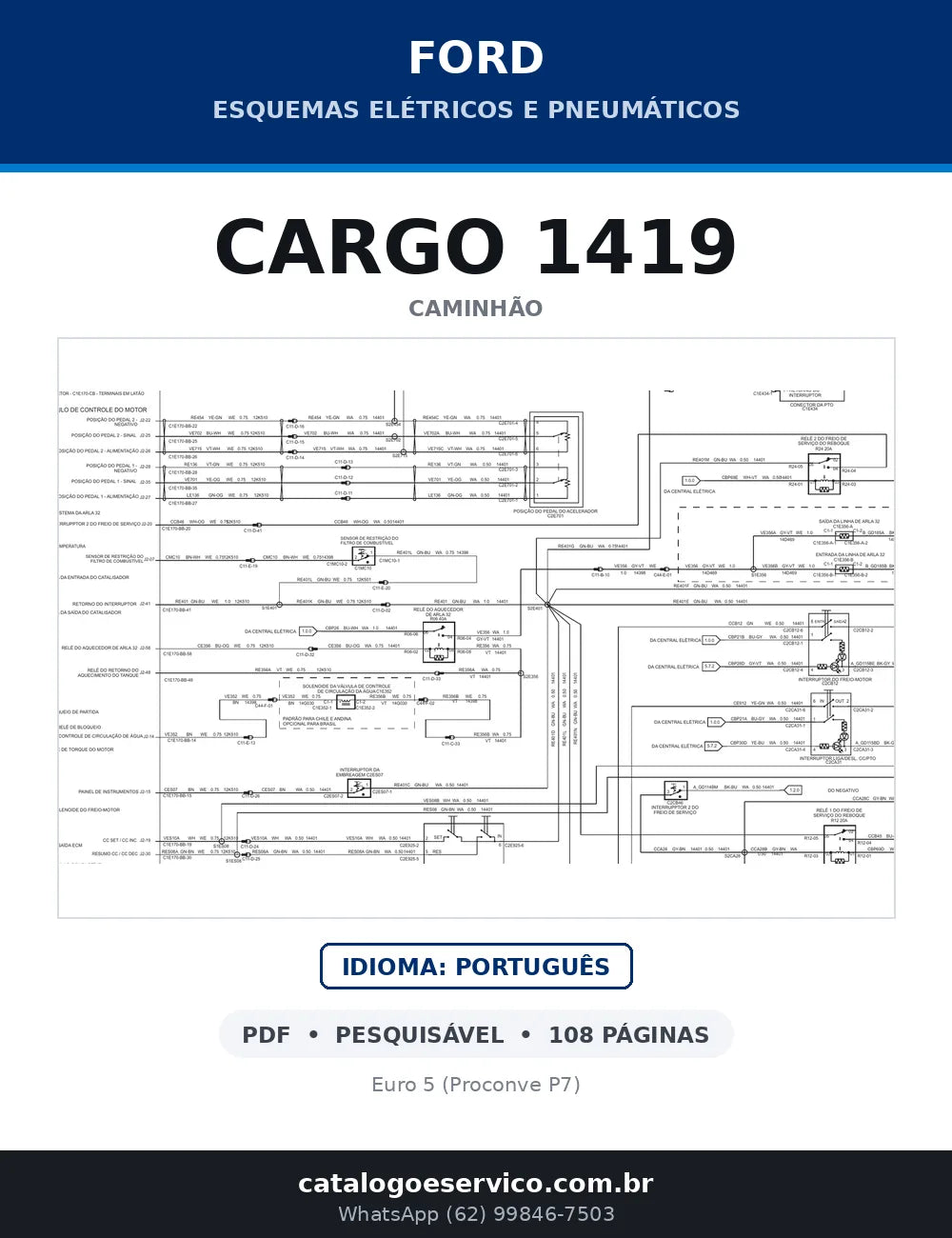

Esquema Elétrico Ford Cargo 1419 — documento técnico em PDF com 108 páginas em português, cobrindo os circuitos deste modelo (Euro 5 (Proconve P7)). Sem enrolação: 108 páginas de diagrama do Ford Cargo 1419, em PDF, para abrir no computador, no tablet da oficina ou imprimir só a folha do circuito em que você vai mexer.
Circuitos desenhados neste material
Retirados do próprio índice do arquivo do Ford Cargo 1419:
- Elevação do segundo eixo traseiro
- Controle do motor
- Localização e bloqueio
- Tacógrafo
- Módulo ABS
- Luzes de freio
- Buzina
- Luzes de estacionamento
- Limpador e lavador do para-brisa
- Luzes de direção e emergência
- Módulo de conforto
- Luzes do freio
- Carga e partida
- Faróis
- Vidros
- Conversor de tensão 24V/12V
A lista completa dentro do arquivo passa de 20 itens identificados um a um.
O que se destaca neste arquivo

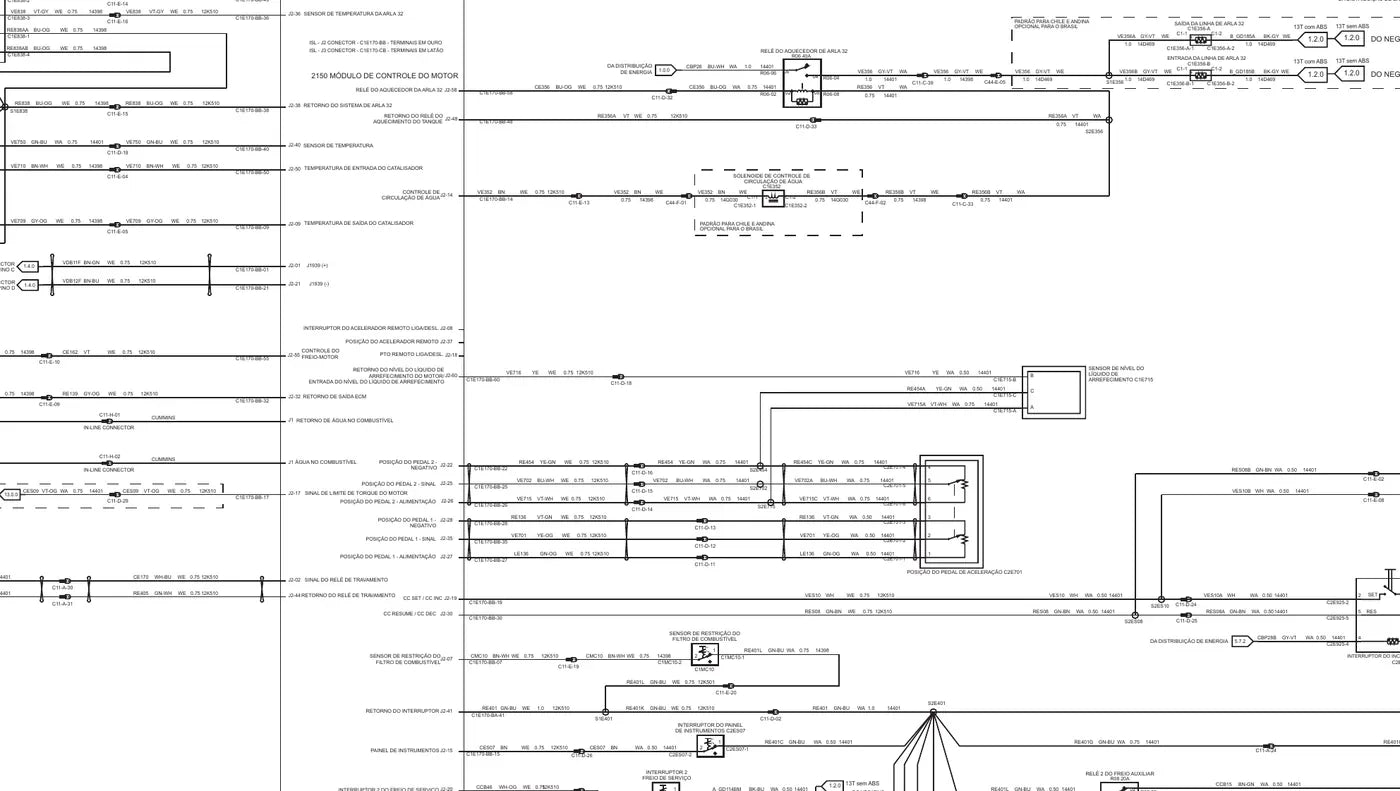

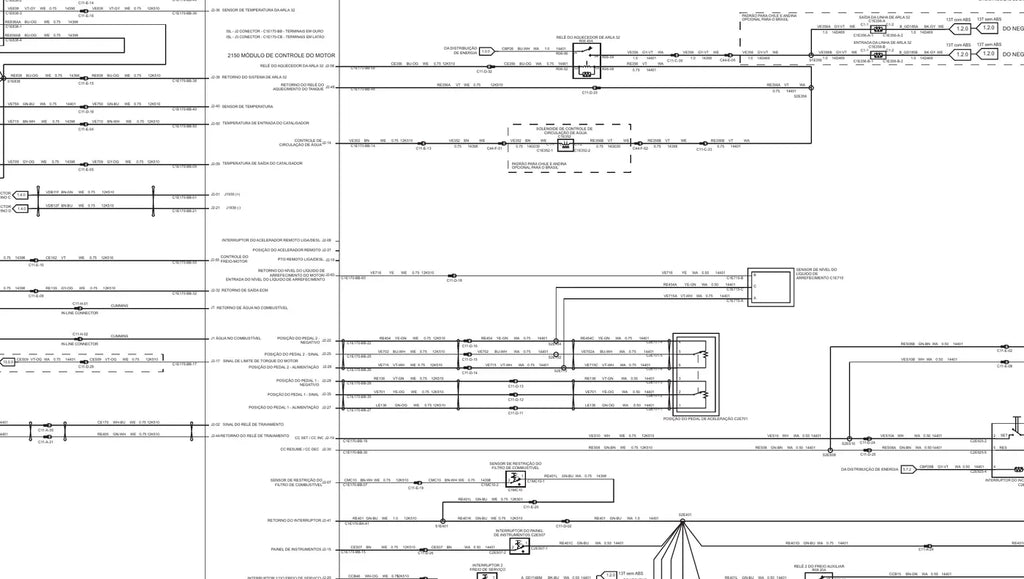

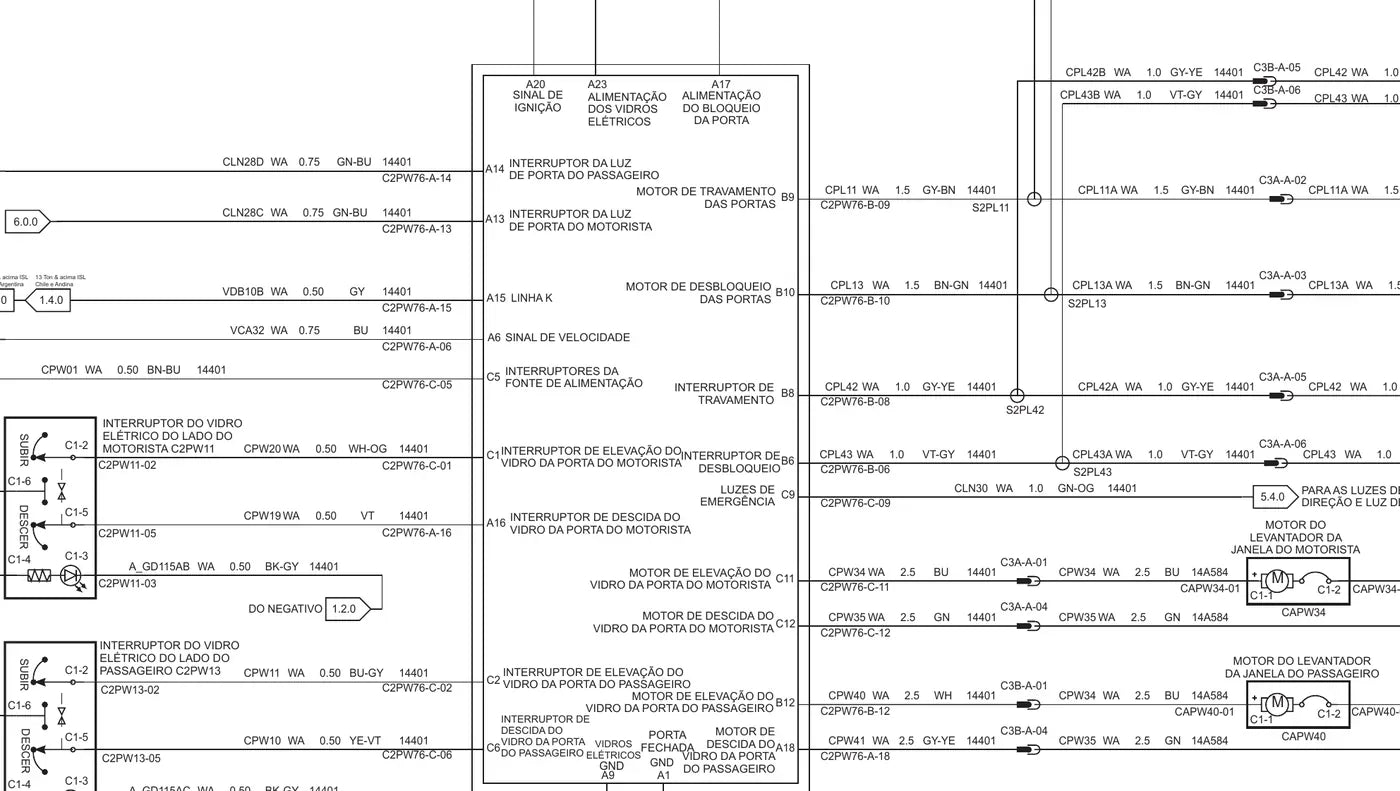

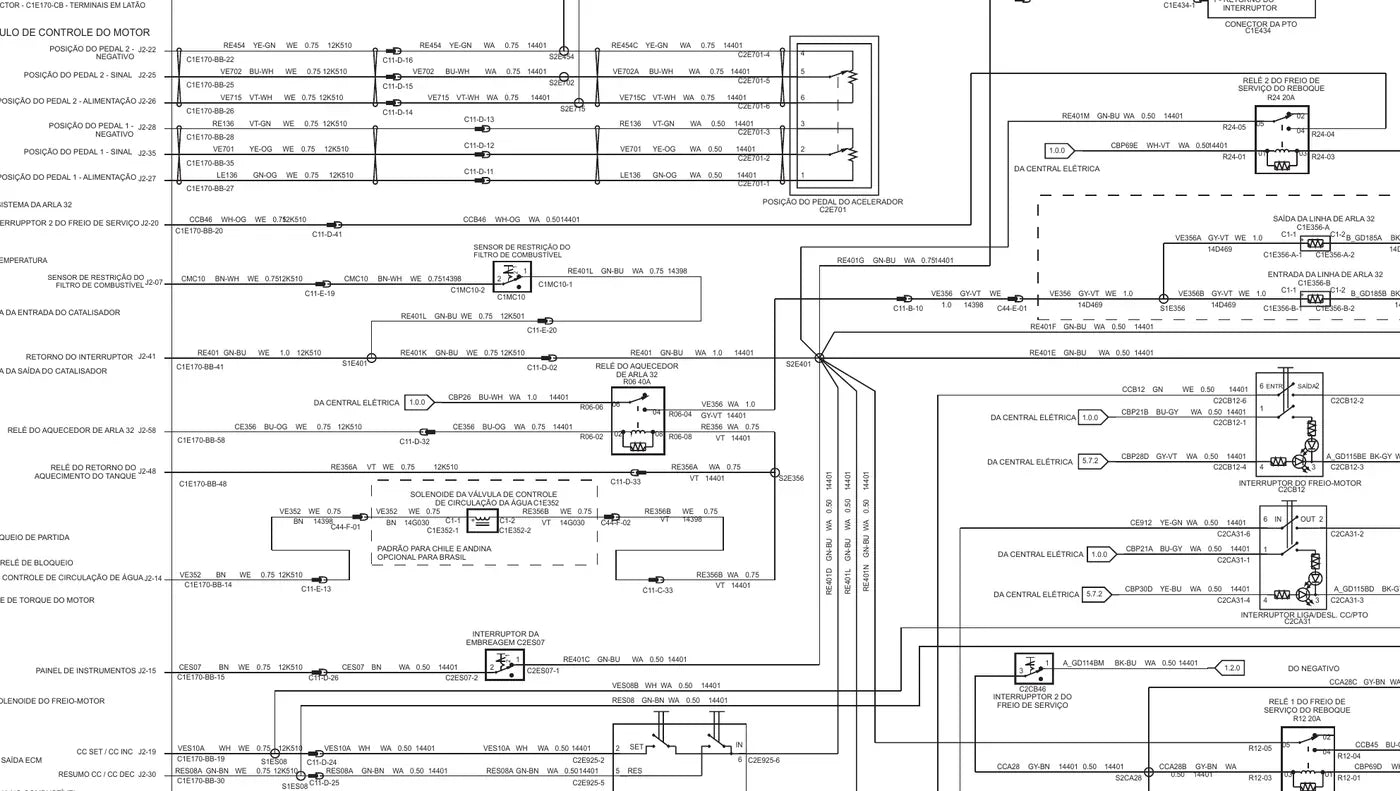

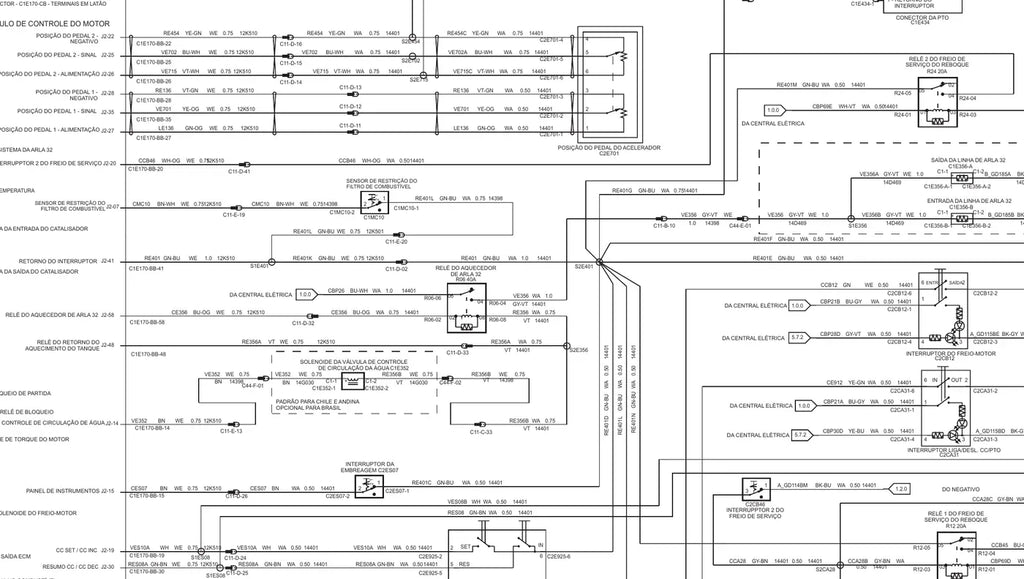

- Esquema elétrico - transmissão manual (43 páginas) — o desenho elétrico de cada subsistema, com numeração de fio e de pino.
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) (36 páginas) — as folhas de esquema elétrico organizadas por subsistema do caminhão.
- Circuito pneumático - sistema de ar (1 página) — o esquema do sistema de ar, com reservatórios e válvulas.
- Vistas dos conectores (25 páginas) — as vistas de conector com numeração, para conferir o pino antes de furar o chicote.
- Desenhos dimensionais do modelo (2 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 108 páginas divididas em 5 seções, sendo a maior delas "Esquema elétrico - transmissão manual", com 43 páginas.
Conteúdo, seção por seção
- Esquema elétrico - transmissão manual — 43 páginas
- Esquema elétrico - transmissão automatizada ZF (Traxon/Ecotronic) — 36 páginas
- Circuito pneumático - sistema de ar — 1 página
- Vistas dos conectores — 25 páginas
- Desenhos dimensionais do modelo — 2 páginas
O que você ganha com ele
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
Quem mais usa este material
- Mecânico e oficina de linha pesada
- Retífica e oficina de motor diesel
- Loja de peças que precisa conferir aplicação por chassi
- Estudante e instrutor de manutenção diesel
- Oficina de ar-condicionado veicular pesado
Perguntas frequentes
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
