Esquema Elétrico Ford Cargo 2422 — documento técnico em PDF com 94 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Aqui não tem texto de encher linguiça: são 94 páginas de desenho técnico do Ford Cargo 2422, as mesmas folhas que a rede autorizada usa para diagnosticar e instalar acessório.
Ficha técnica do Ford Cargo 2422 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (8 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

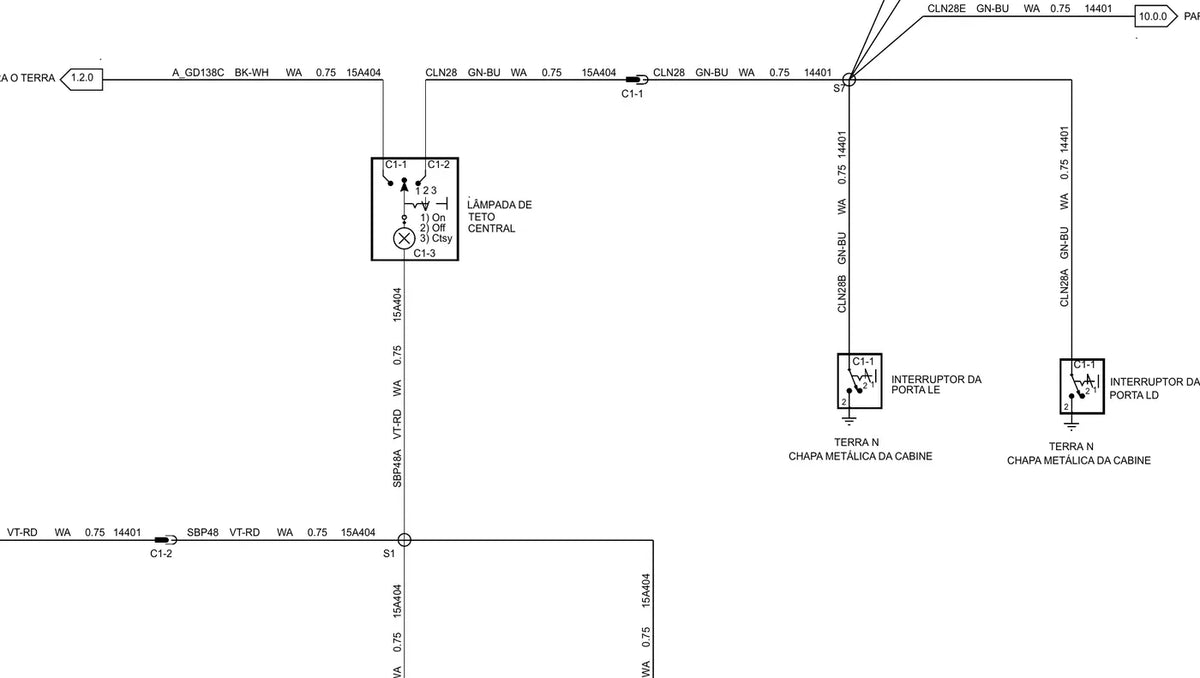

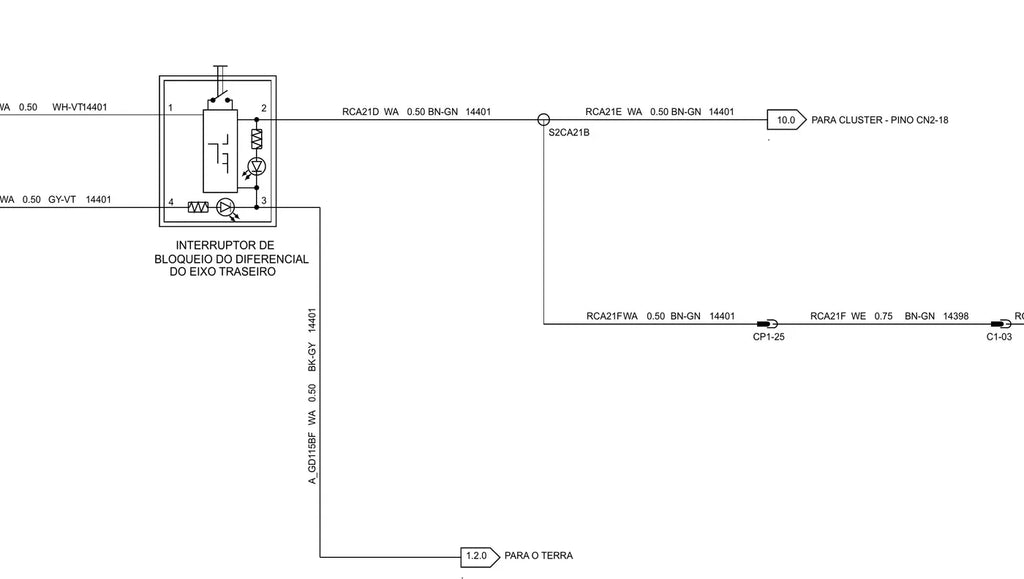

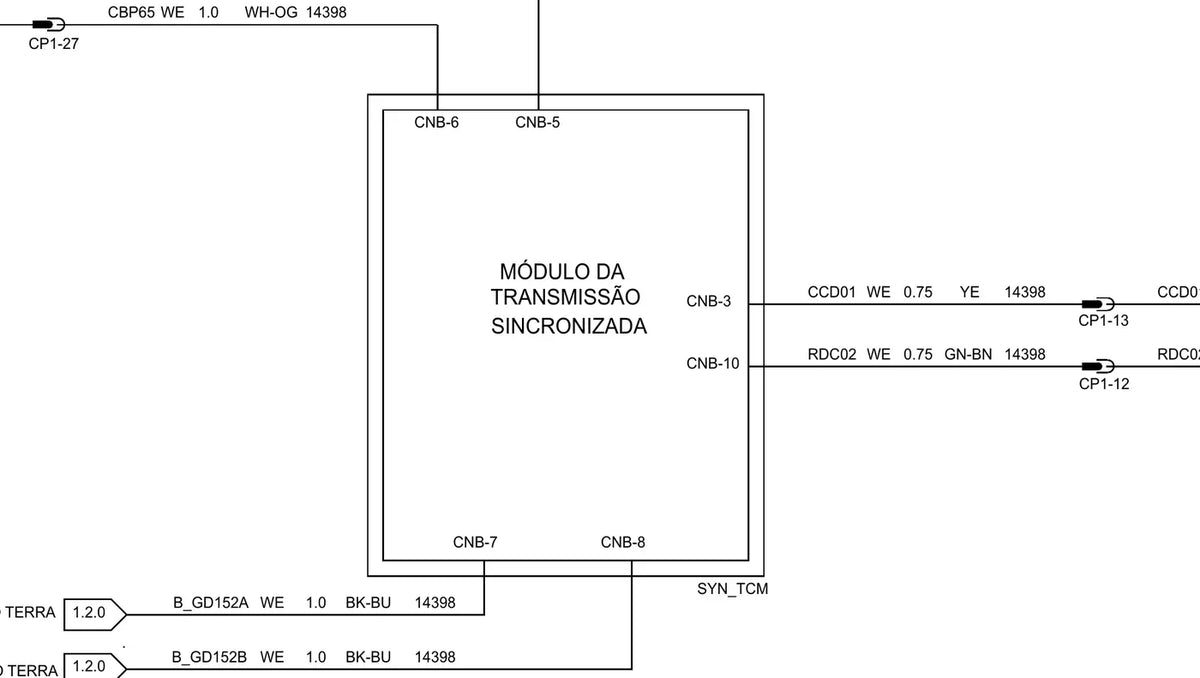

- Diagramas elétricos (22 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (2 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Seleção feita pela motorização Cummins ISBe6: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 94 páginas divididas em 6 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 8 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 22 páginas
- Circuitos pneumáticos de freio — 2 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 3 páginas
Por que este material compensa
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
Para quem é
- Borracharia e oficina de freio que mexe na tubulação de ar
- Estudante e instrutor de manutenção diesel
- Instalador de rastreador, tacógrafo e acessório 24V
- Motorista proprietário que faz a própria manutenção
- Frotista e manutenção própria
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
