Esquema Elétrico Ford Cargo 1932 — documento técnico em PDF com 110 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Se você já perdeu uma tarde procurando de onde sai um fio no Ford Cargo 1932, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Ficha técnica do Ford Cargo 1932 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (16 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

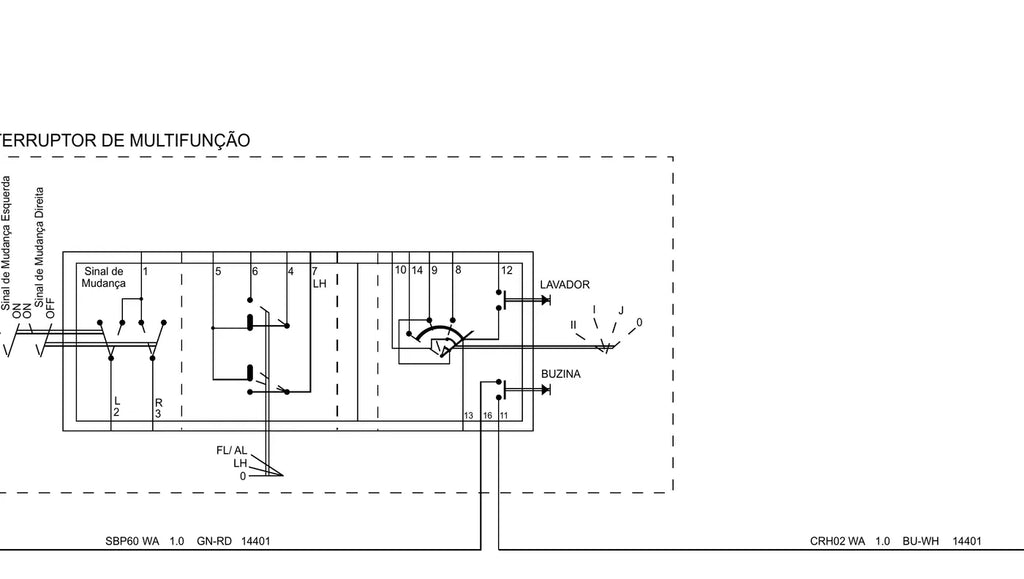

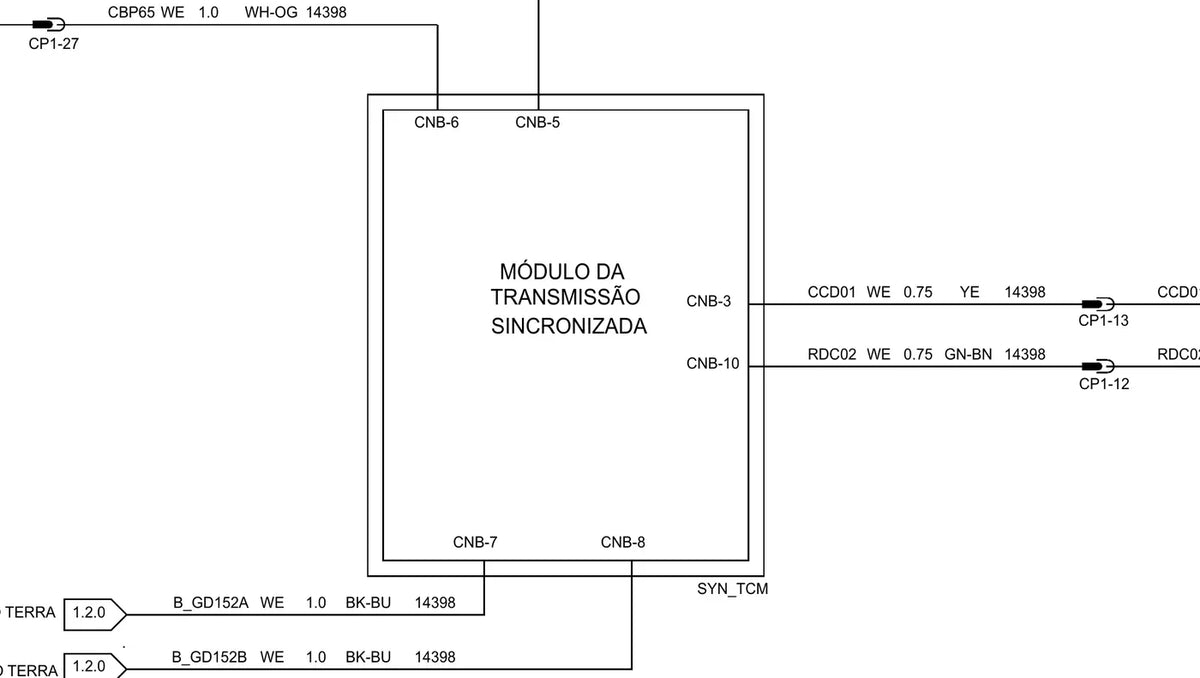

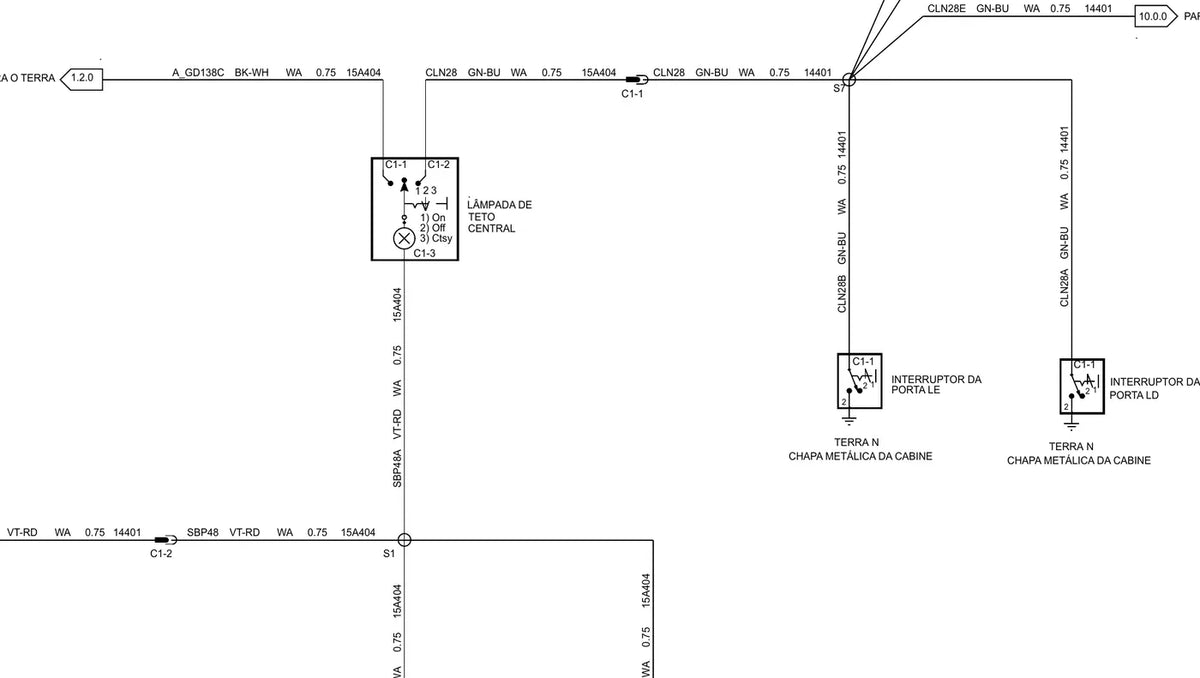

- Diagramas elétricos (27 páginas) — as folhas de esquema elétrico propriamente ditas, circuito por circuito.
- Circuitos pneumáticos de freio (3 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Desenhos dimensionais do modelo (5 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins ISCe 8.3L 315 cv: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 110 páginas divididas em 6 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
O que este material cobre
- Especificações técnicas do modelo — 16 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 27 páginas
- Circuitos pneumáticos de freio — 3 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 5 páginas
O que você ganha com ele
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Você confere a numeração do conector antes de comprar peça ou terminal.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
Para quem é
- Frotista e manutenção própria
- Implementador e encarroçador
- Oficina de ar-condicionado veicular pesado
- Estudante e instrutor de manutenção diesel
- Auto elétrica que atende frota agregada
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Serve para o meu ano de fabricação?
O material é da geração Linha Cargo 2011. Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
