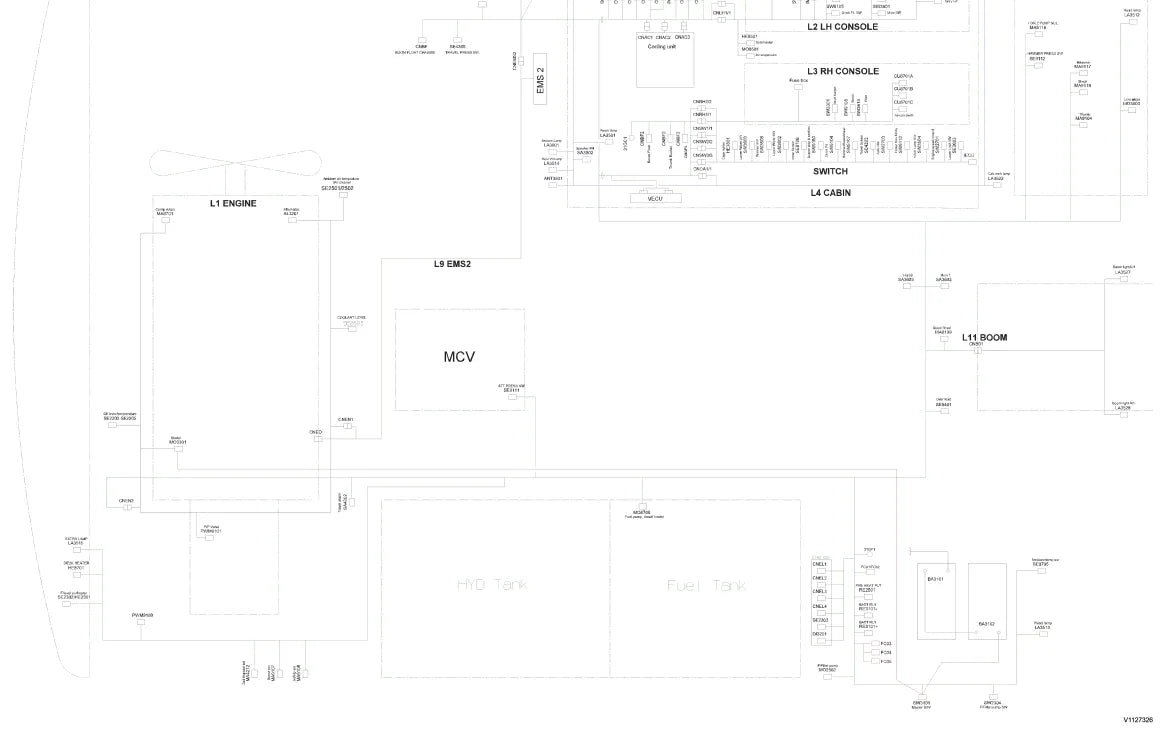

Diagramas Elétricos e Hidráulicos Volvo EC240B LC

Especificações

Com 411 páginas em português e inglês, este Esquema Elétrico Volvo EC240B LC / EC240B reúne os diagramas elétricos por sistema, com bitola e cor de fio, pinagem de conector e lista de componentes.

Destaques deste material

• Máquinas equipadas com motor Tier 3, cobrindo as linhas de Changwon (séries 15001 a 110000), Shanghai (35001 a 80000) e Pederneiras (a partir de 40196)
• Mais de vinte diagramas numerados de SCH01 a SCH23, organizados por função: alimentação, partida, motor, instrumentos, iluminação, climatização, limpador, hidráulica de trabalho e engraxamento automático
• Lista de fusíveis completa de FU01 a FU54, incluindo fusíveis de ação retardada de 40 A, 80 A e 140 A
• Mais de 35 sensores mapeados individualmente — pressão e temperatura de óleo do motor, temperatura e pressão do ar de carga, nível de fluido refrigerante, pressão piloto, temperatura do óleo hidráulico e pressão de sobrecarga — cada um com o esquema em que aparece
• Relação de 22 válvulas solenoide para injetores, motor de translação, corte de conflux, martelo, tesoura, engate rápido, rotador e flutuação da lança
• Quatro unidades eletrônicas mapeadas: I-ECU (instrumentos), V-ECU (máquina), E-ECU (motor) e T-ECU (bombas), além das centrais de climatização, temporizador do aquecedor a diesel, controlador do limpador e engraxamento automático
• Circuito de translação com comutação entre velocidade alta e baixa referenciada em 260 kgf/cm² de pressão do motor de deslocamento

Circuitos e conteúdos deste esquema

• Símbolos elétricos e designações
• Designações de componentes conforme a norma SS-IEC 750
• Lista de componentes e de conectores
• Lista de conectores das unidades de comando I-ECU, V-ECU, E-ECU e T-ECU
• Lista de componentes: alternador, baterias, capacitores, unidades eletrônicas e tomadas de tensão
• Lista de componentes: luzes de controle e de advertência
• Lista de componentes: resistências e serpentinas de aquecimento
• Lista de componentes: lâmpadas e faróis de trabalho
• Lista de componentes diversos: antena, rádio, buzinas, alto-falantes e conversores de tensão
• Lista de fusíveis com função e esquema correspondente
• Listas de válvulas solenoide, motores elétricos, relés, sensores e interruptores

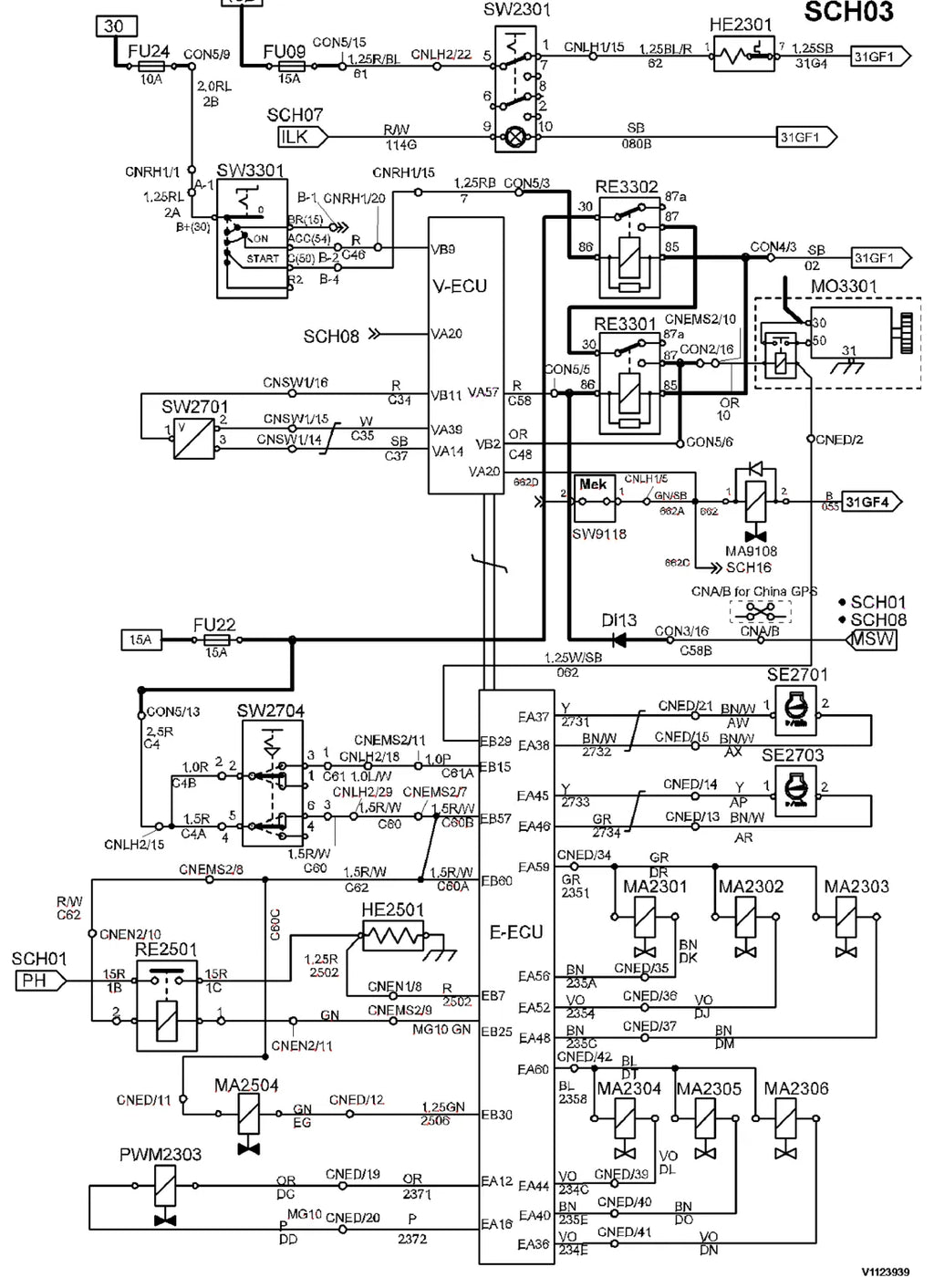

• Diagramas de circuitos elétricos SCH01 a SCH23
• Circuitos do sistema hidráulico e do sistema de translação

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• EC240B LC Volvo — Changwon, séries 15001 a 30000 e 80001 a 110000
• EC240B LC Volvo — Shanghai, séries 35001 a 80000
• EC240B LC Volvo — Pederneiras, séries 40196 a 80000
• Versões equipadas com motor Tier 3
• Opcionais exclusivos do EC240B, como controle proporcional de vazão das linhas X1 e X3

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Escavadeira hidráulica de esteiras Volvo EC240B e EC240B LC
• Motor diesel Volvo D7D EBE2 de 6 cilindros e 7,1 litros
• Potência bruta de 134 kW (180 cv) e potência líquida de 125 kW (168 cv) a 2.000 rpm
• Peso operacional de 24,2 a 25,8 toneladas
• Caçambas de 1.050 a 1.975 litros
• Sistema hidráulico com duas bombas principais de 230 L/min e pressão máxima de implemento de 31,4 / 34,3 MPa
• Sistema elétrico de 24 V com duas baterias de 12 V / 200 Ah
• Série B produzida entre 2002 e 2007, aplicada em construção pesada, terraplenagem, pedreiras e mineração

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Encurta o tempo de diagnóstico elétrico no veículo parado
• Mostra o que é de série e o que é opcional em cada circuito
• Setas de referência cruzada entre esquemas, sem se perder
• 411 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico e o eletricista de campo, para a locadora e para a mineradora que faz manutenção própria e não pode perder hora de máquina procurando fio.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 411 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
