Descrição
Especificações
Diagrama elétrico do Volkswagen Jetta GLI 2.0L Turbo 2015, com 159 páginas em PDF, o livro mais extenso deste lote. O motor é o CPLA, código impresso ao lado do título dos esquemas, o que separa este material dos outros Jetta 2.0. O painel de fusíveis SB vem mapeado nas 32 posições, de F1 a F32, e o ar-condicionado aparece em três blocos: automático com Climatronic, automático sem Climatronic e manual. Índice em espanhol, com rótulos de circuito em inglês.
Aplicação — serve em quê
- Volkswagen Jetta GLI 2.0L Turbo 2015 motor CPLA
- Jetta GLI 2015 com equipamento alto ou equipamento baixo
- Jetta GLI 2015 com Climatronic, ar automático ou ar manual
- Jetta GLI 2015 com ABS com ESP e sem ESP
- Jetta GLI 2015 com som com ou sem amplificador
- Jetta GLI 2015 com navegação e chamada de emergência
- Jetta GLI 2015 com bancos aquecidos e monitoramento de pressão dos pneus
Destaques deste material
- Painel de fusíveis SB mapeado nas 32 posições, de F1 a F32.
- Motor identificado pelo código CPLA junto ao título 2015 Volkswagen Jetta GLI 2.0L Turbo.
- Ar-condicionado em três blocos: automático com Climatronic (páginas 15 a 18), automático sem Climatronic (19 a 21) e manual (a partir da 22).
- Freios antibloqueio separados por versão: com ESP (páginas 25 e 26) e sem ESP (página 27).
- Monitoramento de pressão dos pneus (TPMS) na página 100.
- Linhas de dados, iluminação, instrumentos, vidros e abertura do porta-malas trazidos nas duas configurações, equipamento alto e equipamento baixo.
- Bancos aquecidos comandados pelo módulo Climatronic e pelo módulo de controle do sistema elétrico do veículo.
Circuitos e sistemas cobertos
- Controles do motor

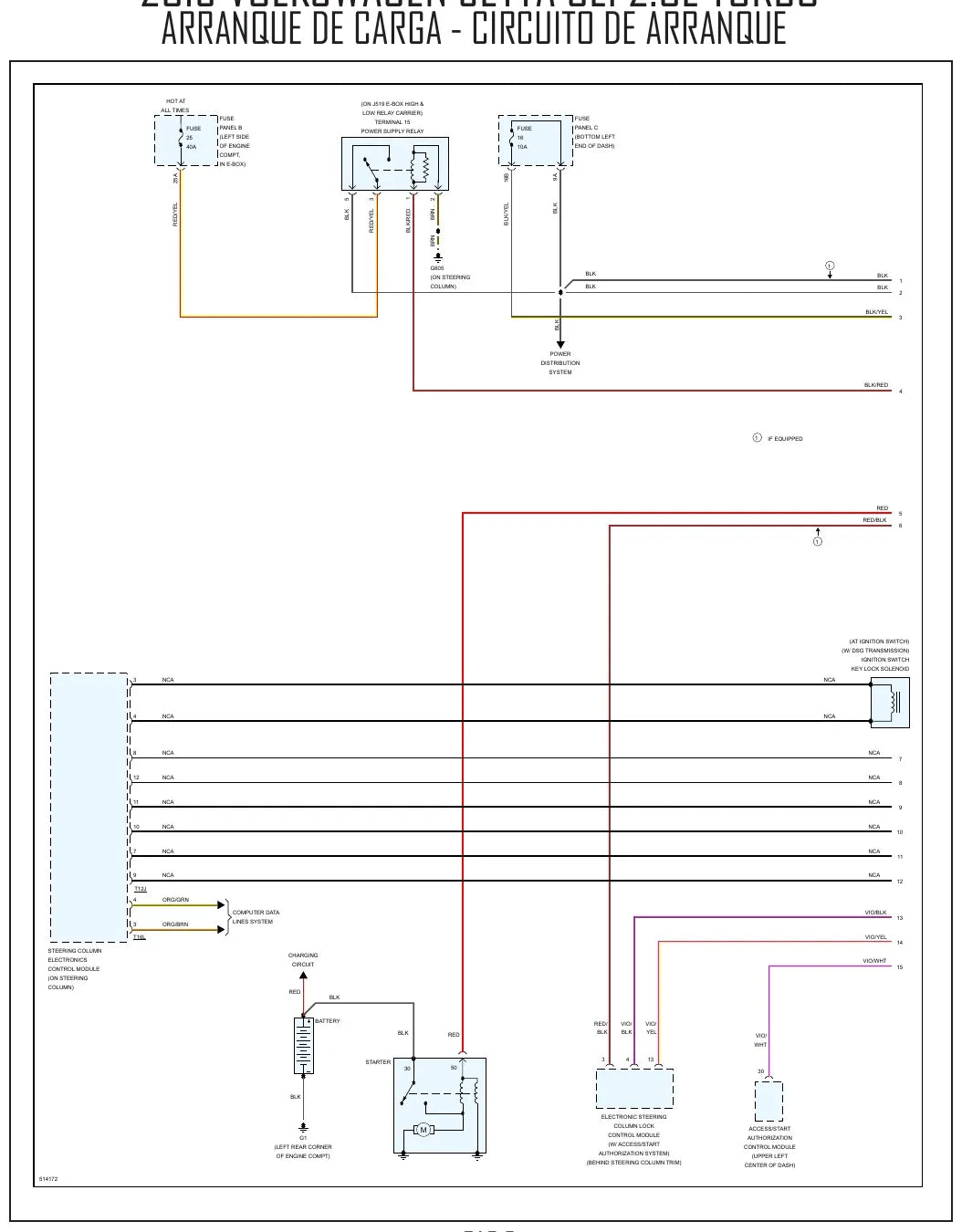

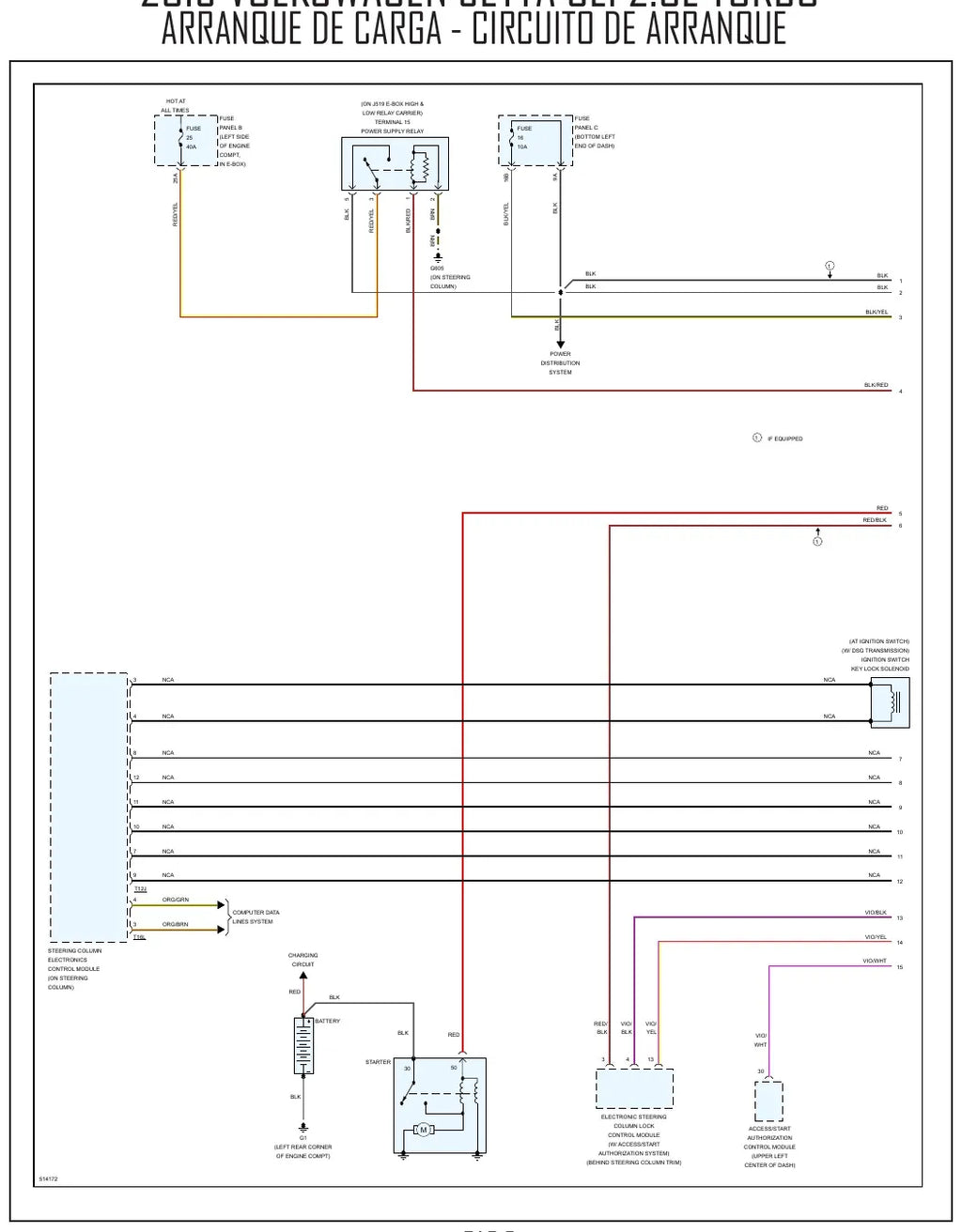

- Partida e carga
- Linhas de dados do computador (equipamento alto e baixo)
- Ventoinhas de arrefecimento
- Ar-condicionado Climatronic, automático e manual
- Freios ABS com e sem ESP
- Antifurto e circuito de partida por acesso
- Painel de instrumentos e iluminação externa
- Espelhos elétricos
- Navegação e chamada de emergência
- Vidros elétricos
- Bancos com aquecimento
- Sistema de som com e sem amplificador
- Air bag
- Porta-malas e tampa do bocal de combustível
- Módulo de controle do sistema elétrico do veículo e sistemas de alerta
Por que vale a pena
- Cada versão tem o seu desenho: com e sem ESP, com e sem Climatronic, equipamento alto e baixo.
- Cor e número de cada circuito para achar o fio certo sem abrir o chicote.
- Painel SB com as 32 posições de fusível, o que evita tentativa e erro no diagnóstico.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Volkswagen e precisa separar as versões pelo código de motor.
- Oficina que faz diagnóstico de ESP, Climatronic e módulo de conforto no Jetta.
- Instalador de som e multimídia que precisa do esquema com e sem amplificador.
- Proprietário de Jetta GLI que quer entender a falha antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Jetta GLI 2015?
Serve no Volkswagen Jetta GLI 2.0L Turbo 2015 com motor de código CPLA, em versões com ou sem ESP, com Climatronic, ar automático ou manual, e com equipamento alto ou baixo.
Em que idioma está?
O índice está em espanhol e os rótulos dos circuitos em inglês. Símbolos, cores de fio e numeração de pinos são universais e valem igual na oficina.
Traz o painel de fusíveis?
Traz o painel SB mapeado nas 32 posições, de F1 a F32, além dos circuitos de ABS com e sem ESP e do monitoramento de pressão dos pneus na página 100.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
