Catálogo de Peças Volkswagen Jetta 2.5 Tiptrônic (2006-2008) — 785 Páginas em PDF

Especificações

Catálogo de Peças Volkswagen Jetta 2.5 Tiptrônic (2006-2008) — documento técnico em PDF com 785 páginas em português. Aplicação: Jetta 2.5 Tiptrônic 09/2006 em diante — também com a caixa DSG de 6 velocidades. Peça de linha antiga só se acha pelo número. Este catálogo entrega esse número — e a lista de tudo o que monta junto com ela.

Aplicação exata

A aplicação declarada no próprio documento é: MODELO ÚNICO. O cabeçalho impresso nas 785 páginas é sempre 'Jetta 2.5 Tiptrônic -' seguido do título do grupo (785 ocorrências, sem nenhuma variação de modelo). Trata-se do Jetta da geração A5 (sedã 4 portas, plataforma PQ35), como confirma a prancha '800-00 CARROCARIA - EM BRUTO', que desenha duas carrocerias de sedã de 3 volumes.

Anos: A partir de 01.09.2006, com edição fechada em 06/2008. O cabeçalho de todas as páginas traz '01.09.06 >' e as colunas DATAS mostram três blocos: 01.09.06-30.06.07 (motores BGP/BGQ/BTK de 110 kW), a partir de 01.07.07 (motores CBUA/CBTA/CCCA de 125 kW) e regist

Destaques deste material

• O catálogo separa fisicamente as duas fases do motor 2.5 20V de 5 cilindros: grupos com sufixo par para BGP/BGQ/BTK (110 kW, até 30.06.07, faixa de chassi 'F >> 1K-7-299 000*') e grupos com sufixo ímpar para CBUA/CBTA/CCCA (125 kW, a partir de 01.07.07, 'F 1K-8-000 001>>').
• Além do Tiptronic do título, há grupos para a caixa DSG: '927-40 CXA DE MUD.-6 VEL E 2 EMBREAG.' e '927-45 UNIDADE DE COMANDO PARA CAIXA'.
• Traz o pacote completo de airbags do Jetta A5 em quatro grupos separados (880-00 motorista, 880-10 passageiro, 880-20 lateral, 880-30 cortina PR-4X3/4X4) mais '959-18 COMPON. ELETRICOS PARA AIRBAG'.
• Cabeçalho com os três logotipos do grupo (Audi, Seat, Volkswagen) e a linha 'Catálogo Eletrônico de Peças - Edição 06/2008' em todas as páginas: é impressão do ETKA, não catálogo impresso de concessionária.
• São 206 grupos numerados, de '100-12 MOTOR BASICO' a '998-00 JOGOS DE REPARO', com forte presença de elétrica: 147 páginas só de chicotes (971-00 a 972-82).
• Formato PDF pesquisável: dá para buscar o número da peça direto no leitor de PDF.
• A prancha '800-00 CARROCARIA - EM BRUTO' vem com um aviso legal impresso no cabeçalho: 'EXIGENCIA PARA O CONCESSIONARIO: DOCUMENTOS OBRIGATORIOS PARA A VENDA DESTA PECA / CERT.PROPRIEDADE DO VEICULO / CART.DE IDENTIDADE (COPIA) / MANTER COPIA DURANTE 5 ANOS PARA COMPROVACAO'.

Grupos e sistemas cobertos

Grupos tirados do índice do próprio arquivo:

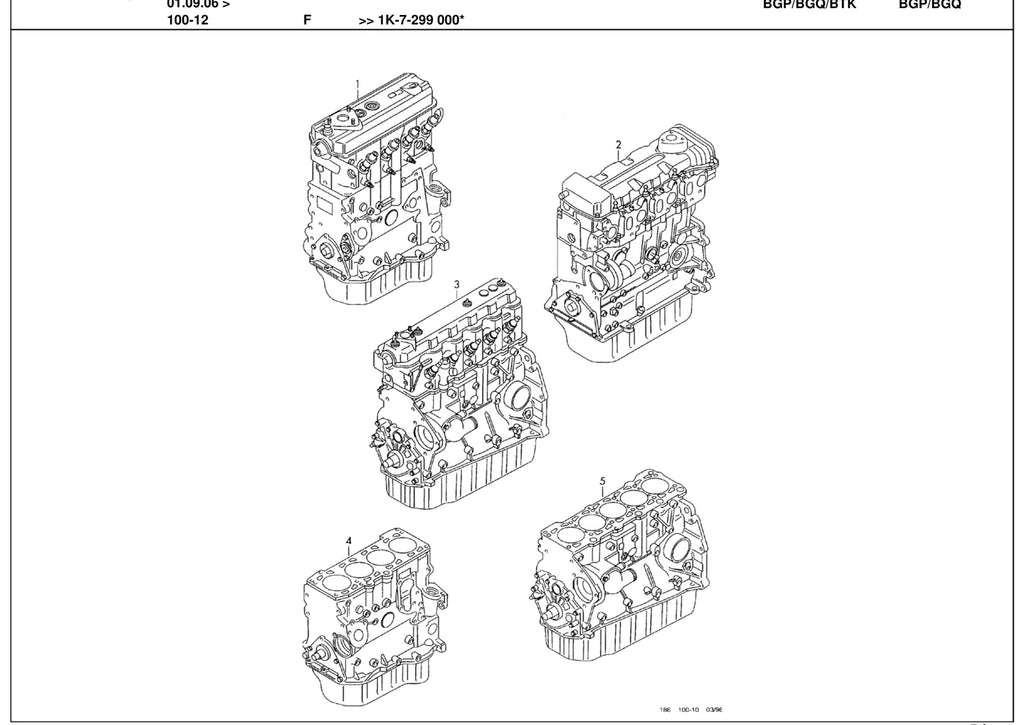

1. 100-12 / 100-13 Motor básico 2.5 L 5 cilindros (110 kW BGP/BGQ/BTK e 125 kW CBUA/CBTA/CCCA)
2. 103-10 / 103-13 Bloco dos cilindros e cárter de óleo
3. 103-61 / 103-65 Cabeçote dos cilindros
4. 105-40 / 105-41 Árvore de manivelas; 107-20 / 107-21 Pistão
5. 109-25 / 109-55 Comando, válvulas e corrente de distribuição
6. 115-20 / 115-30 Bomba de óleo e suporte do filtro de óleo
7. 121-20 a 121-98 Bomba de água, arrefecimento, carcaça da válvula termostática e anel do ventilador duplo
8. 131-04 Bomba de ar secundária; 133-35 Sistema de aspiração; 133-70 Distribuidor de combustível
9. 253-15 / 253-62 / 253-85 Coletor do escapamento, tubo com catalisador e silencioso dianteiro
10. 300-50 Caixa de mudanças automática completa; 321-65 Conversor
11. 407-22 / 407-44 Eixo articulado (junta tripóide); 411-00 Suspensão dianteira; 511-00 Suspensão traseira
12. 601-10 / 601-55 / 601-60 Rodas de aço e de alumínio 16" e 17"
13. 611-13 a 614-10 Cilindro mestre, tubos de freio, servo-freio e sistema ABS
14. 800-00 Carroçaria em bruto; 805-00 Parte dianteira; 807-00 / 807-50 Para-choques
15. 831-10 / 833-10 Portas dianteiras e traseiras; 837-60 / 839-60 Mecanismo de acionamento dos vidros
16. 877-00 Teto deslizante (vidro) Meritor
17. 880-00 a 880-30 Unidades de airbag: motorista, passageiro, lateral e de cabeça (PR-4X3/4X4)
18. 881-00 a 885-70 Assentos e encostos dianteiros LE/LD e banco traseiro dividido

São 20 grupos no total dentro do catálogo.

O que você ganha com ele

• Evita comprar o kit errado por causa de diferença de ano-modelo ou de motorização.
• Fonte primária do número original — o mesmo dado que a rede autorizada usava.
• Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
• Ajuda a identificar a versão certa quando o mesmo conjunto tem duas ou três variações.
• Você pede a peça pelo código original, não pela descrição — o que reduz erro e devolução.
• Facilita achar equivalente no mercado: com o código original a busca fica objetiva.

Quem mais usa este material

• Frota e manutenção própria
• Restaurador de carro antigo
• Oficina mecânica e funilaria
• Colecionador e clube de modelo antigo
• Balconista que precisa conferir aplicação

Perguntas frequentes

É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.

Dá para buscar por palavra dentro do arquivo?
Nos arquivos pesquisáveis, sim — é só usar a busca do leitor de PDF. O formato está indicado nas especificações.

Dá para imprimir?
Dá. Você pode imprimir o catálogo inteiro ou só a prancha que precisa naquele serviço.

Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de peça.

Tem o número original das peças?
Tem. É justamente para isso que o catálogo existe: cada item da vista explodida vem com o código.
