Diagrama elétrico oficial do Toyota Prius híbrido 2010, com 466 páginas: o maior documento desta série. A seção de piloto automático, piloto adaptativo por radar e controles do motor ocupa 38 páginas e o sistema híbrido com controle de câmbio, outras 35. Este volume é o livro de diagramas elétricos: procedimentos de reparo, torques e diagnóstico passo a passo são publicação separada.
Aplicação — serve em quê
- Toyota Prius híbrido 2010
- Prius 2010 com piloto adaptativo por radar
- Prius 2010 com sistema pré-colisão e assistente de faixa (LKA)
- Prius 2010 com assistente de estacionamento inteligente e sensores
- Prius 2010 com ventilação solar e ar-condicionado remoto
- Prius 2010 com Safety Connect e monitor de pressão dos pneus
Destaques deste material
- 466 páginas de diagramas, com 38 páginas de piloto automático e controles do motor e 35 do sistema híbrido e controle de câmbio.
- Identifica o Power Management Control ECU pelos conectores A21(A), A22(B), L5(C) e L6(D).

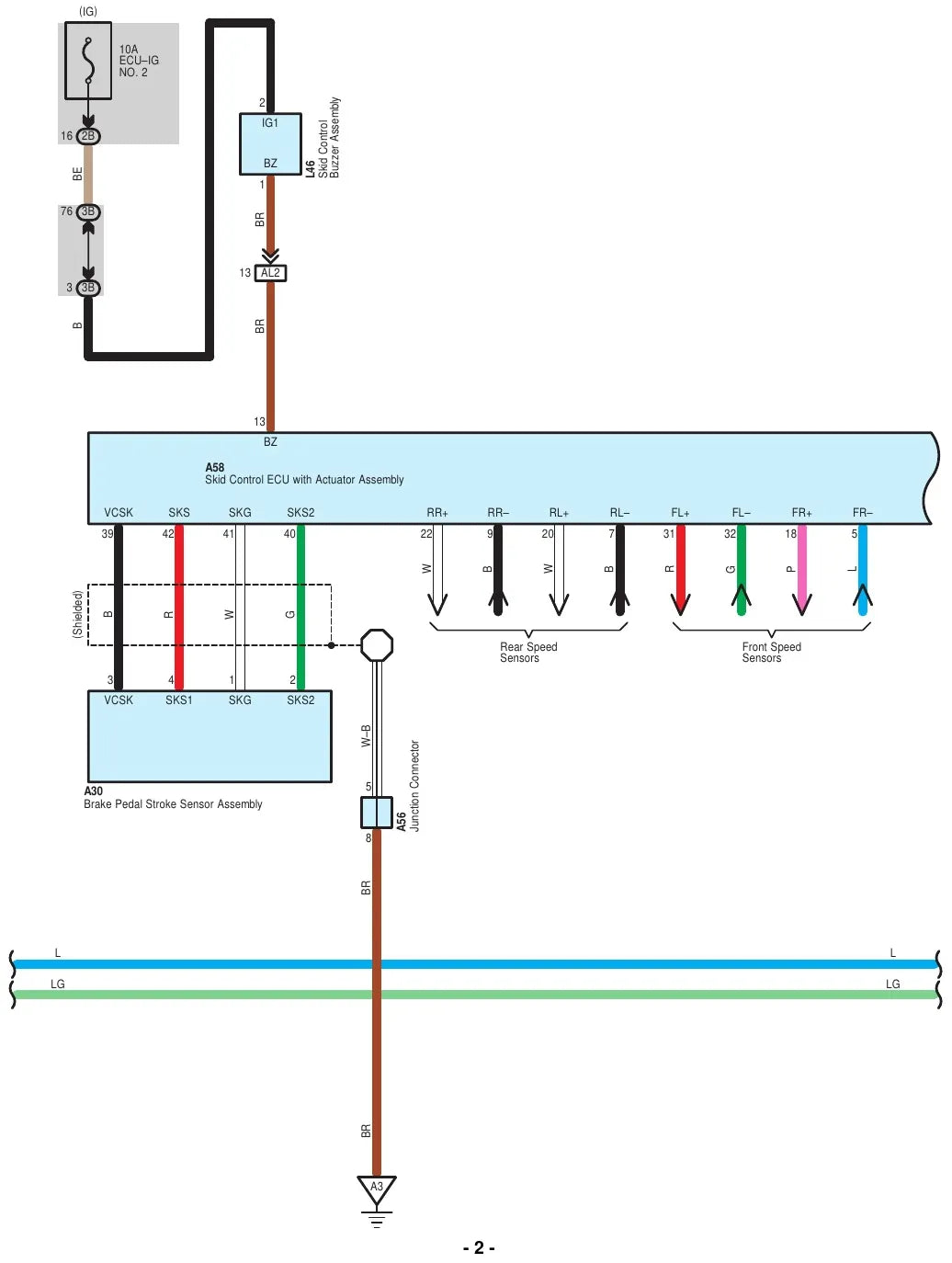

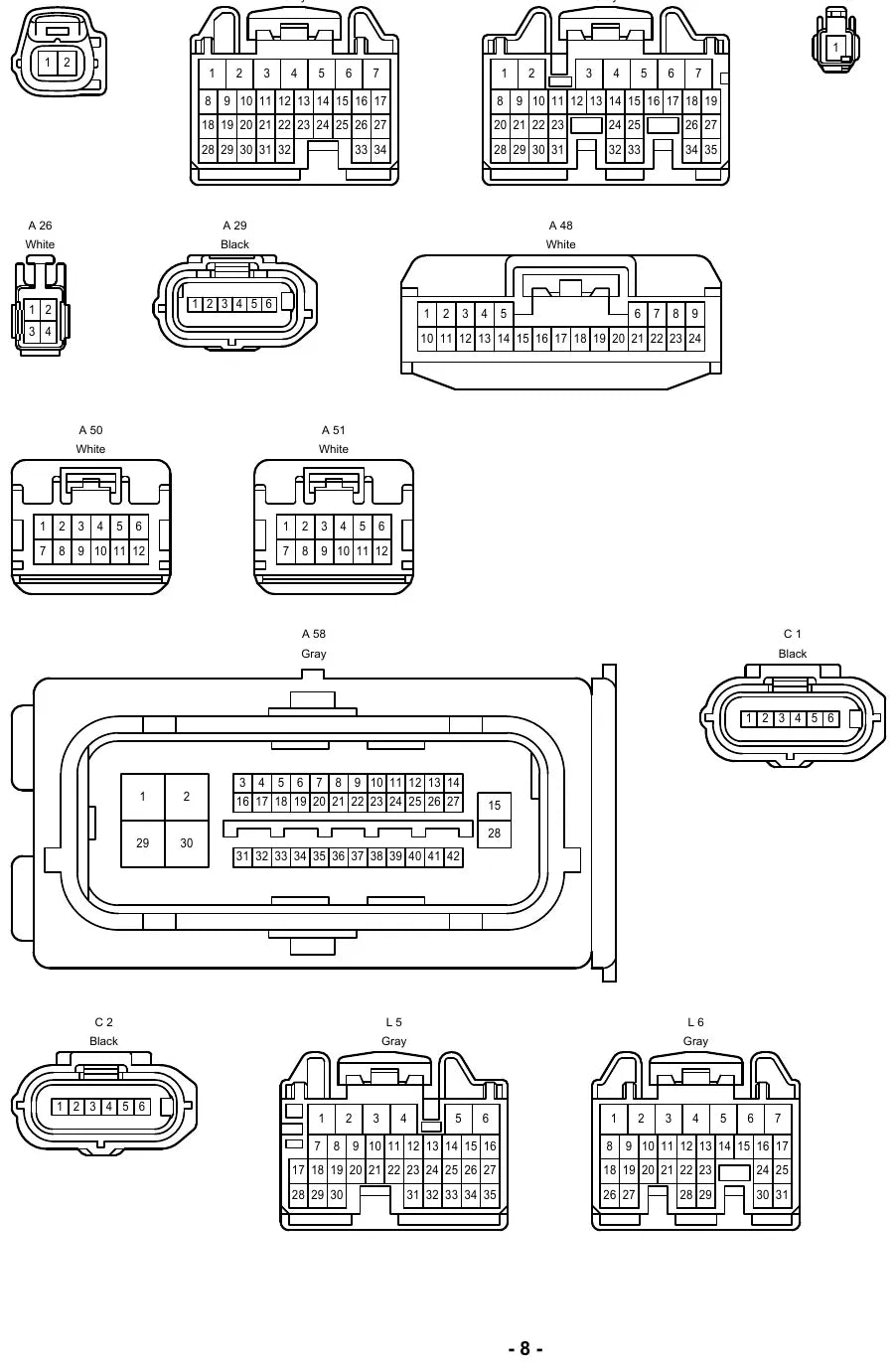

- Traz o ECM como A57(A) e D28(B) e o módulo de controle de deslizamento com atuador como A58.
- O circuito de ABS usa os fusíveis ABS MTR 1 e 2 de 30 A, ABS MAIN nº 1 de 20 A, ABS MAIN nº 2 de 7,5 A, STOP de 10 A e IGN de 10 A.
- 14 páginas dedicadas a pontos de aterramento e 9 à fonte de alimentação.
- Áudio em três versões de diagrama: sem amplificador, com amplificador estéreo e com amplificador estéreo para a Coreia.
- Pré-colisão, assistente de estacionamento inteligente e assistente de faixa com 13, 13 e 12 páginas.
Circuitos e sistemas cobertos
- Sistema híbrido e controle de câmbio
- Controles do motor
- Piloto automático e piloto adaptativo por radar
- ABS, TRAC e VSC
- Imobilizador híbrido, partida por botão e travas por controle remoto
- Sistema de áudio e navegação
- Ar-condicionado, ar-condicionado remoto e ventilação solar
- Painel de instrumentos e aviso de cinto de segurança
- Faróis, nivelamento de farol e lavador de faróis
- Iluminação externa, lanternas, luz de ré e faróis de neblina
- Luzes internas e controle automático de luzes
- Vidros elétricos e teto solar
- Assistente de estacionamento inteligente e sensores de estacionamento
- Sistema pré-colisão e assistente de faixa (LKA)
- Monitor de pressão dos pneus e Safety Connect
- Comunicação multiplex CAN, fonte de alimentação e pontos de aterramento
Por que vale a pena
- Diagrama de fábrica do carro híbrido mais comum do mundo, com o sistema híbrido inteiro mapeado.
- Conectores e fusíveis identificados por código permitem testar o pino certo sem tentativa e erro.
- 14 páginas só de pontos de aterramento: é onde mora boa parte dos defeitos elétricos.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende veículo híbrido.
- Oficina que trabalha com Toyota e sistemas de assistência ao motorista.
- Proprietário de Prius que quer o circuito exato antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Prius 2010?
Serve no Prius híbrido 2010, incluindo versões com piloto adaptativo por radar, pré-colisão, assistente de faixa, estacionamento inteligente e Safety Connect.
Em que idioma está?
Em inglês, na edição oficial da Toyota. Os desenhos, os códigos de conector e as cores de fio são universais.
Traz procedimentos de reparo e torques?
Não. Este volume é o livro de diagramas elétricos, com circuitos, conectores, fusíveis e pontos de aterramento. Reparo e torque são publicação separada.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, dá para salvar no celular, no tablet ou no computador da oficina.
