Diagrama elétrico do Toyota FJ Cruiser 4WD com motor V6 4.0L 1GR-FE, ano 2011, em 72 páginas de PDF. Sete páginas (39 a 45) são só de fusíveis e relés e outras três (46 a 48) de distribuição de aterramento. Inclui o circuito do bloqueio do diferencial traseiro na página 38, item que poucos materiais trazem. Publicação DE00LF, em inglês, com cor de fio e conector em cada linha.
Aplicação — serve em quê
- Toyota FJ Cruiser 4WD 2011
- Motor V6 4.0L 1GR-FE
- FJ Cruiser com transmissão automática e tração 4x4
- FJ Cruiser com bloqueio do diferencial traseiro
- FJ Cruiser com faróis com e sem luz de rodagem diurna (DRL)
- FJ Cruiser com aviso de pressão dos pneus (TPMS)
Destaques deste material
- Sete páginas (39 a 45) de fusíveis e relés e três (46 a 48) de distribuição de aterramento.
- Painel de fusíveis do lado do motorista e caixas de relés do compartimento do motor R/B nº 2 e nº 3 identificados.
- Circuito do bloqueio do diferencial traseiro na página 38.
- A ECU de aviso de pressão dos pneus liga ao interruptor de cortesia da porta pelo fio WHT/BLK no conector I1.
- Circuito da transmissão automática com três alimentações distintas: HOT AT ALL TIMES, HOT IN ON OR START e HOT IN START.
- Páginas dedicadas ao sensor de relação ar-combustível (55) e à válvula de controle de óleo do comando variável (56).
- Sondas lambda, CKP, VVT, bobinas, injetores, ABS, air bags e som em circuitos próprios.
Circuitos e sistemas cobertos

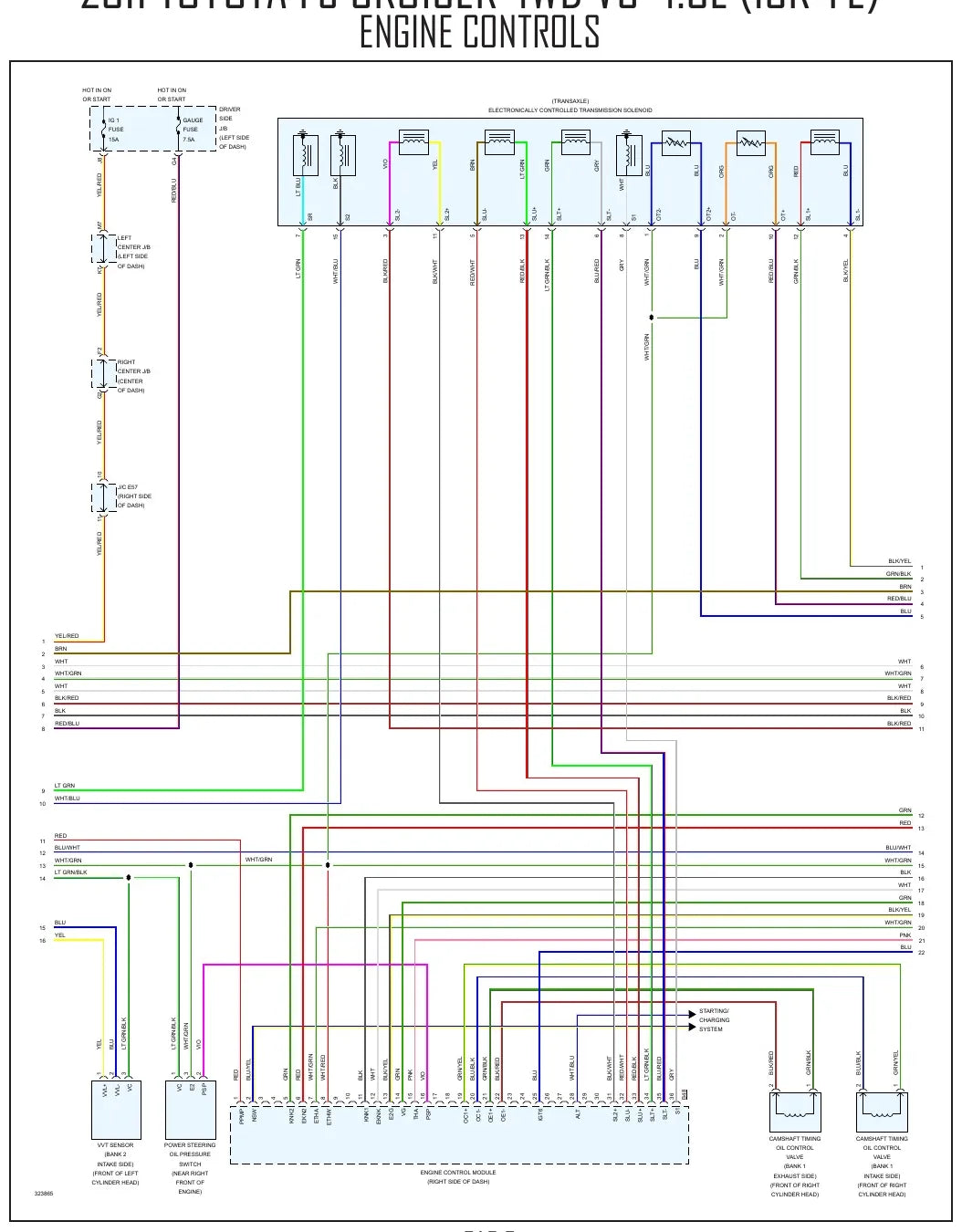

- Controles do motor
- Partida e carga
- Módulo de carroceria (body computer)

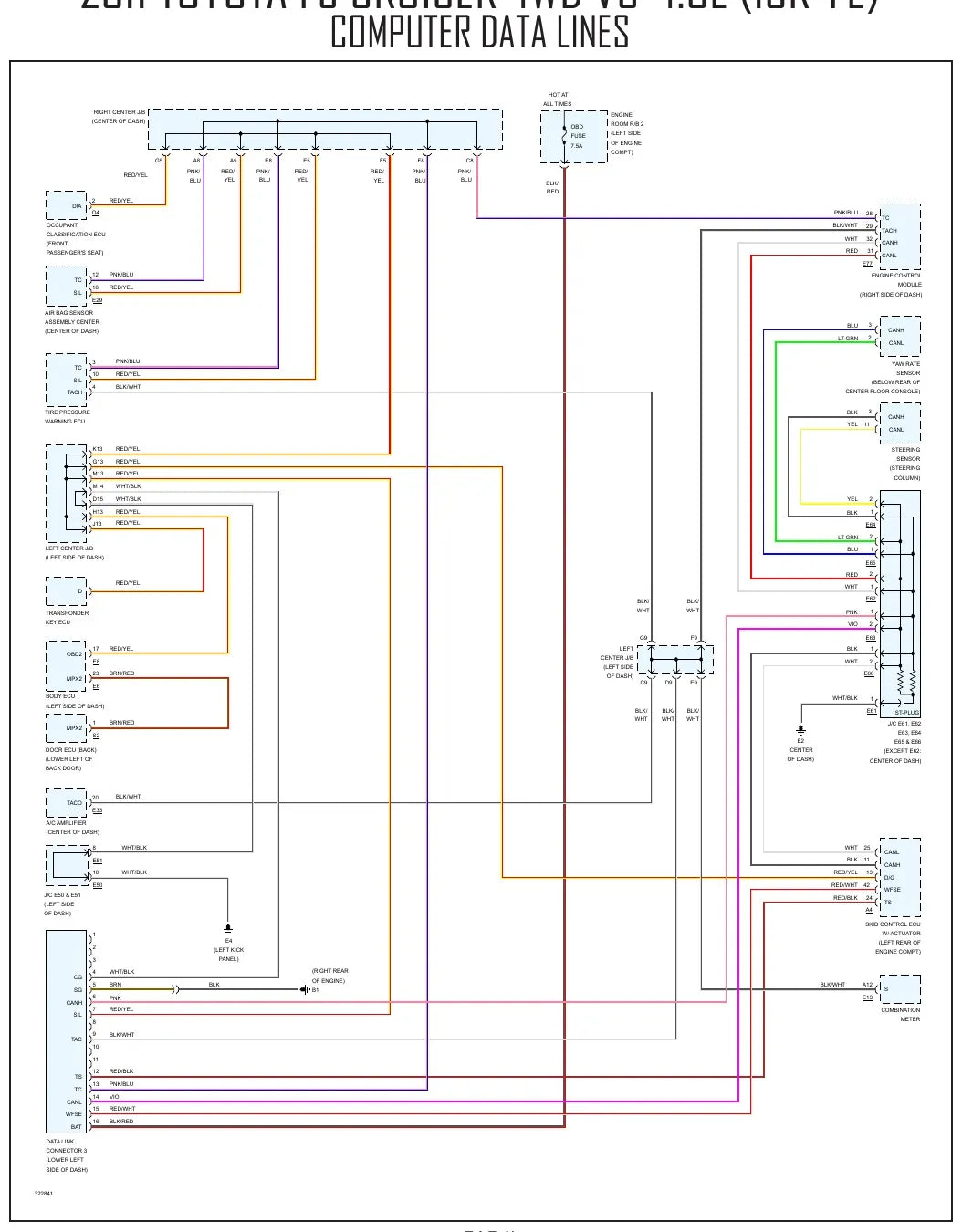

- Linhas de dados
- Iluminação externa e luz de ré

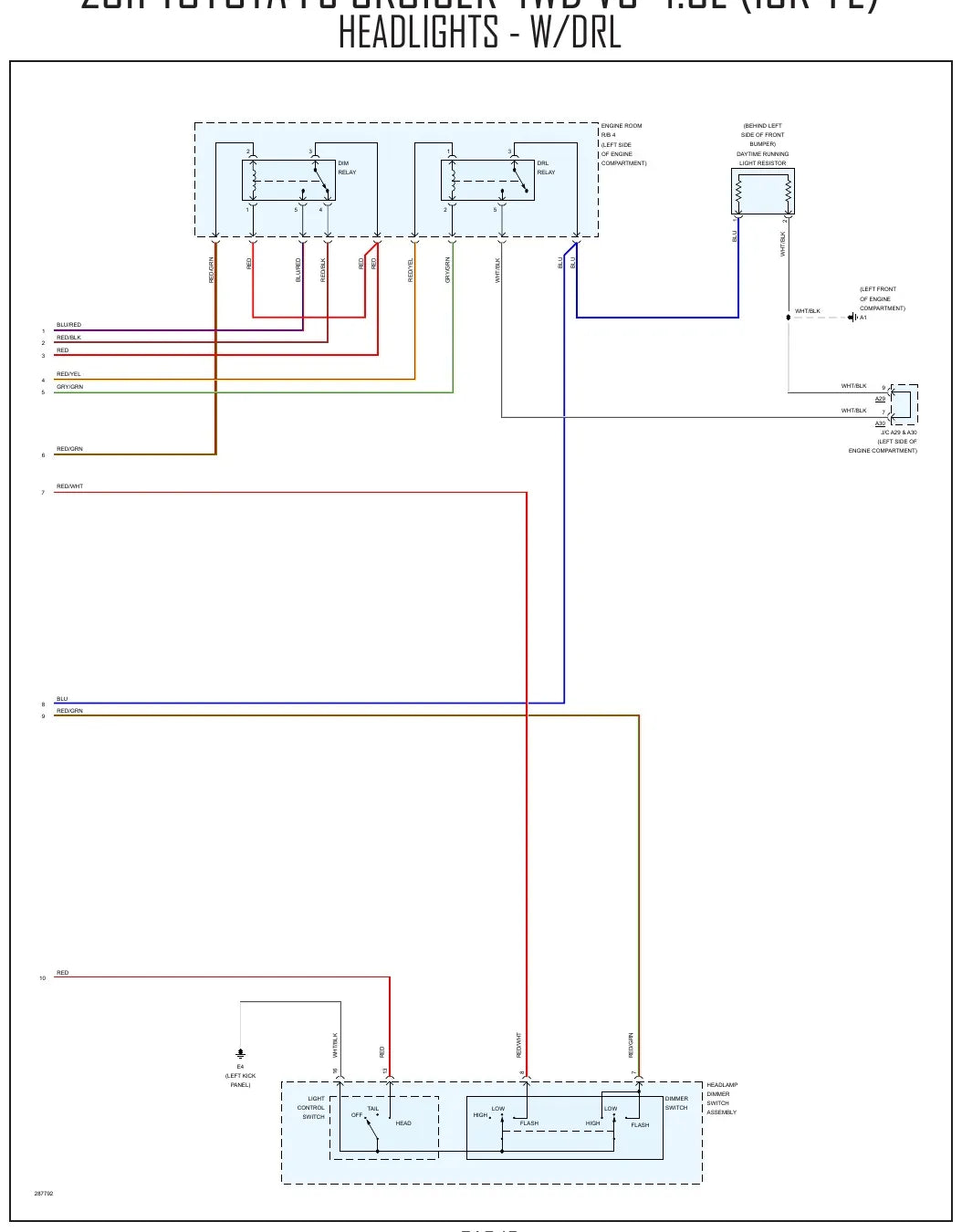

- Faróis com e sem DRL
- Painel de instrumentos

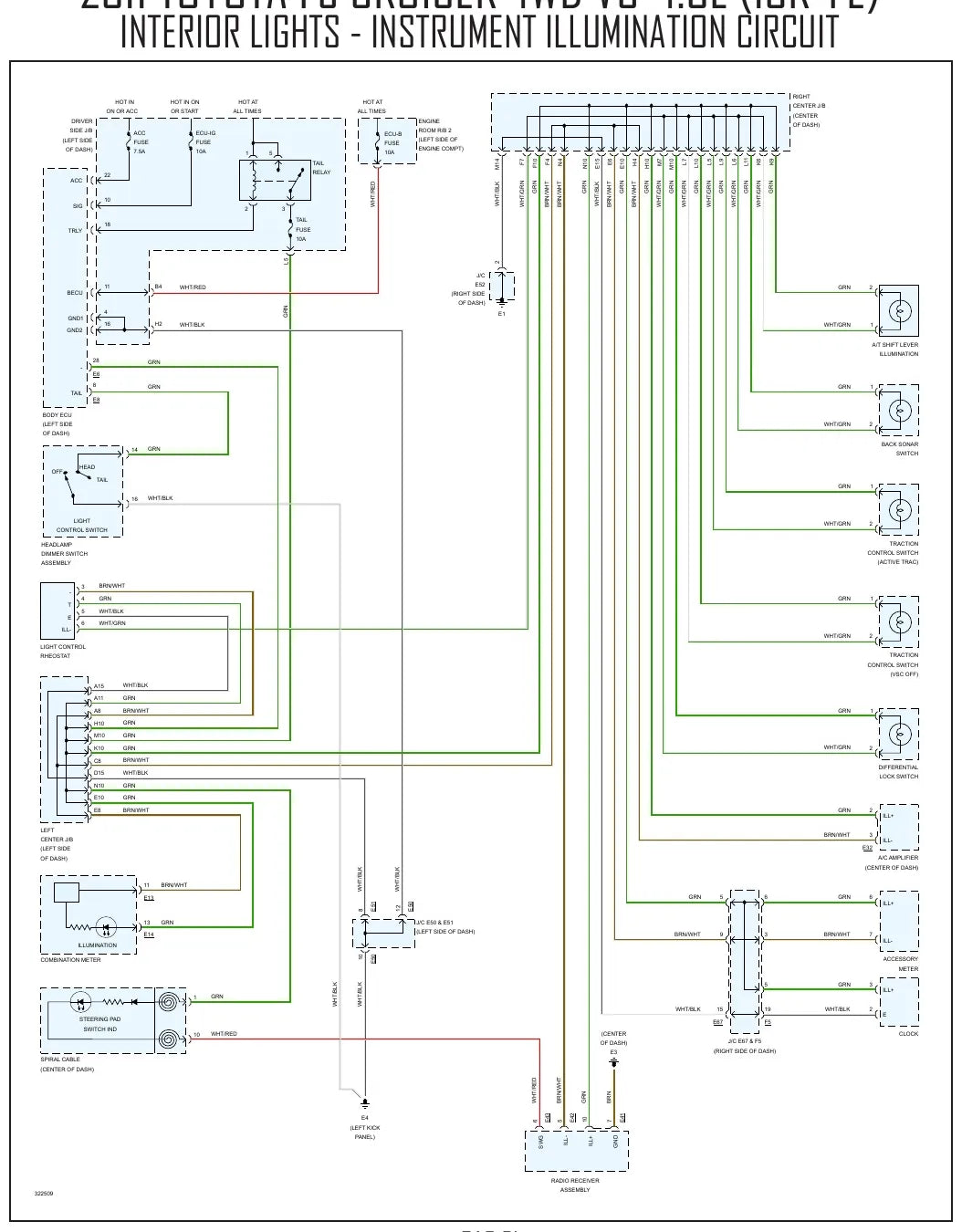

- Luzes internas e iluminação do painel
- Espelhos e vidros elétricos
- Sistema de som
- Sistemas de alerta e aviso de cinto de segurança
- Ar-condicionado
- Freios ABS, air bags e cintos
- Transmissão automática, tração 4x4 e bloqueio do diferencial traseiro
- Fusíveis, relés, distribuição de energia e de aterramento
- Sensores do motor (pedal do acelerador, relação ar-combustível, sonda lambda, CKP, VVT, bobina e injetor)
Por que vale a pena
- Fusíveis, relés e aterramentos mapeados em dez páginas: falha intermitente deixa de ser adivinhação.
- Cor e número de cada circuito para achar o fio certo sem abrir o chicote.
- Localização física das caixas de fusíveis e dos conectores antes de desmontar o painel.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Toyota 4x4 e utilitários importados.
- Oficina que faz diagnóstico de motor 1GR-FE, tração 4x4 e bloqueio de diferencial.
- Preparador e instalador de acessórios off-road que precisa saber onde derivar cada circuito.
- Proprietário de FJ Cruiser que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu FJ Cruiser 2011?
Serve no Toyota FJ Cruiser 2011 4WD com motor V6 4.0L 1GR-FE, câmbio automático, ABS e bloqueio do diferencial traseiro.
Em que idioma está?
Os textos estão em inglês. Símbolos, cores de fio e numeração de pinos e conectores são universais e valem igual na bancada.
Traz os fusíveis e os aterramentos?
Traz. São sete páginas de fusíveis e relés (39 a 45), com o painel do lado do motorista e as caixas R/B nº 2 e nº 3, mais três páginas de distribuição de aterramento.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
