Descrição
Especificações
O Diagrama Elétrico Toyota EWD595E reúne as mudanças elétricas de agosto de 2004 do Land Cruiser e do Land Cruiser Prado série 120 — o volume elétrico completo é o EWD527E, publicação separada. São 272 páginas em inglês, com 44 páginas de roteamento elétrico e 10 de lista de conectores, tratando as versões com direção à esquerda e à direita em separado. Os modelos declarados são as séries GRJ120/125, TRJ120/125, KDJ120/125, KZJ120 e LJ120/125.
Aplicação — serve em quê
- Land Cruiser Prado série GRJ120 e GRJ125 (motor 1GR-FE)
- Land Cruiser Prado série TRJ120 e TRJ125 (motor 2TR-FE)
- Land Cruiser Prado série KDJ120 e KDJ125 (motor 1KD-FTV)
- Land Cruiser Prado série KZJ120 (motor 1KZ-TE)
- Land Cruiser Prado série LJ120 e LJ125 (motor 5L-E)
- Versões com direção à esquerda e com direção à direita
Destaques deste material
- Publicação EWD595E, primeira impressão em 04/08/2004, código 01-040804-00.
- Cinco séries de chassi declaradas: GRJ120/125, TRJ120/125, KDJ120/125, KZJ120 e LJ120/125.
- Cinco motorizações citadas nas notas dos circuitos: 1GR-FE, 2TR-FE, 1KD-FTV, 1KZ-TE e 5L-E.
- 44 páginas de roteamento elétrico e 10 de lista de conectores, com LHD e RHD separados.
- Números de peça de conectores e componentes, como 90980-12257 (fivela do cinto), 90980-10947 (sensor de comando) e 90980-11162 (sensor de virabrequim 1KZ-TE e 5L-E).
- Conectores de junção localizados no carro: EA1 perto da caixa de relés do motor, EC1 perto do filtro de ar, ED1 e EE1 atrás do cabeçote direito.
- Cobre diagrama elétrico geral, trava do diferencial central, luz de rodagem diurna e sensores dos bancos e das fivelas dos cintos.
Circuitos e sistemas cobertos
- Roteamento dos chicotes elétricos
- Localização dos relés
- Lista de conectores e números de peça
- Pontos de aterramento e conectores de junção
- Localização de componentes no compartimento do motor
- Localização de componentes no painel de instrumentos
- Localização de componentes na carroceria
- Localização de componentes nos bancos

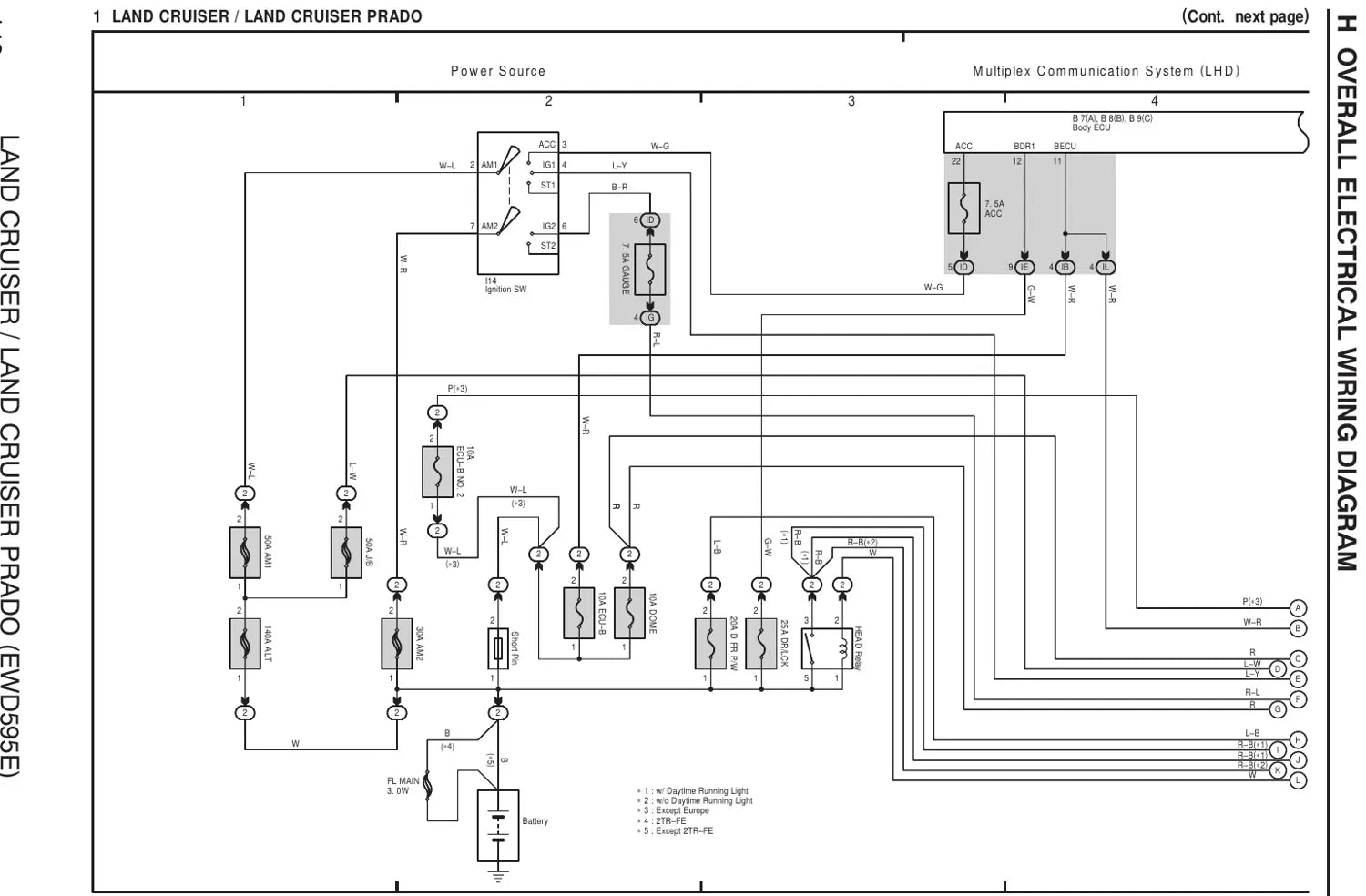

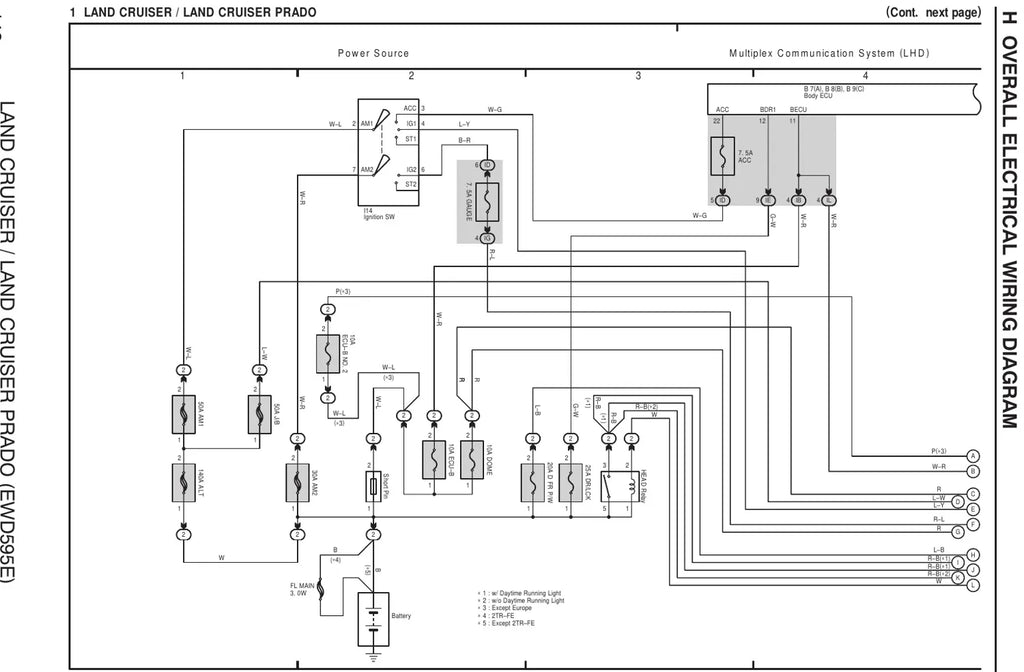

- Diagrama elétrico geral (overall)
- Controle de velocidade de cruzeiro
- Sensores do motor (posição de comando e de virabrequim)
- Travas elétricas das portas e sensores de porta aberta
- Luz de rodagem diurna (DRL)
- Trava do diferencial central
- Trocador automático de CD
- Sensores dos bancos e das fivelas dos cintos
Por que vale a pena
- Você acha o conector pelo nome e pela posição física, não só pelo desenho do circuito.
- Número de peça do conector e do componente, o que evita comprar o terminal errado.
- Roteamento dos chicotes em 44 páginas, mostrando por onde o cabo passa no veículo.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Land Cruiser Prado série 120.
- Oficina de 4x4 importado que trabalha com os motores 1KD-FTV e 1KZ-TE.
- Mecânico que precisa localizar aterramento e conector de junção rapidamente.
- Proprietário que faz manutenção elétrica com apoio técnico.
Perguntas frequentes
Serve no meu Prado 2004?
Serve nas séries declaradas: GRJ120/125, TRJ120/125, KDJ120/125, KZJ120 e LJ120/125, com os motores 1GR-FE, 2TR-FE, 1KD-FTV, 1KZ-TE e 5L-E, em versão LHD ou RHD.
Em que idioma está?
Em inglês. Os desenhos, os códigos de conector, os números de peça e os pontos de aterramento são universais, o que torna a leitura direta para quem já usa esquema Toyota.
Este material substitui o volume elétrico completo?
Não. Ele reúne as mudanças elétricas de agosto de 2004 da série 120; o volume completo é o EWD527E, que é uma publicação separada e não faz parte deste arquivo.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
