Diagrama elétrico do Toyota Corolla Sedan 2022 com motor 1.8L 2ZR-FAE, em 187 páginas. Publicação DE00NO, em espanhol. Ele rende mais do que o título sugere: além do sedã, traz circuitos próprios do hatchback e o grupo de instrumentos da versão híbrida. Os controles do motor começam na página 2, o circuito de carga na 8 e os circuitos de arranque nas páginas 9 a 11.
Aplicação — serve em quê
- Toyota Corolla Sedan 2022 1.8L 2ZR-FAE com Valvematic
- Toyota Corolla Hatchback 2022
- Corolla Sedan Híbrido 2022 (grupo de instrumentos)
- Corolla 2022 com sistema de chave inteligente
- Corolla 2022 sem sistema de chave inteligente
- Corolla Sedan 2022 com freio de estacionamento elétrico
Destaques deste material
- Controles do motor na página 2, circuito de carga na 8 e circuitos de arranque nas páginas 9 a 11.
- TPMS separado por carroceria: hatchback na página 112 e sedã na 113; limpador do hatchback nas páginas 114 e 115.
- Circuito de ABS específico do sedã não híbrido com freio de estacionamento elétrico, alimentado pelos fusíveis ABS e ABS MTR 1.
- Quase todo circuito é dividido em três versões: hatchback, sedã com chave inteligente e sedã sem chave inteligente.
- Barramentos HOT AT ALL TIMES, HOT W/ IG1 1 RELAY ENERGIZED e HOT W/ ACC RELAY ENERGIZED.
- Computador de carroceria, linhas de dados, imobilizador e circuito de entrada forçada do antifurto.
- Localização dos relés do conjunto R/B nº 3 do painel e glossário de termos no final.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga (circuito de carga e circuito de arranque)
- Computador de carroceria e linhas de dados
- Antifurto: circuito de entrada forçada e circuito do imobilizador
- Travas elétricas das portas (com e sem chave inteligente)
- Vidros elétricos
- Espelhos elétricos e espelho eletrocrômico
- Módulo de controle do air bag
- Freios ABS (com freio de estacionamento elétrico)
- Sistemas de advertência: monitoramento da pressão dos pneus (TPMS) e cinto de segurança

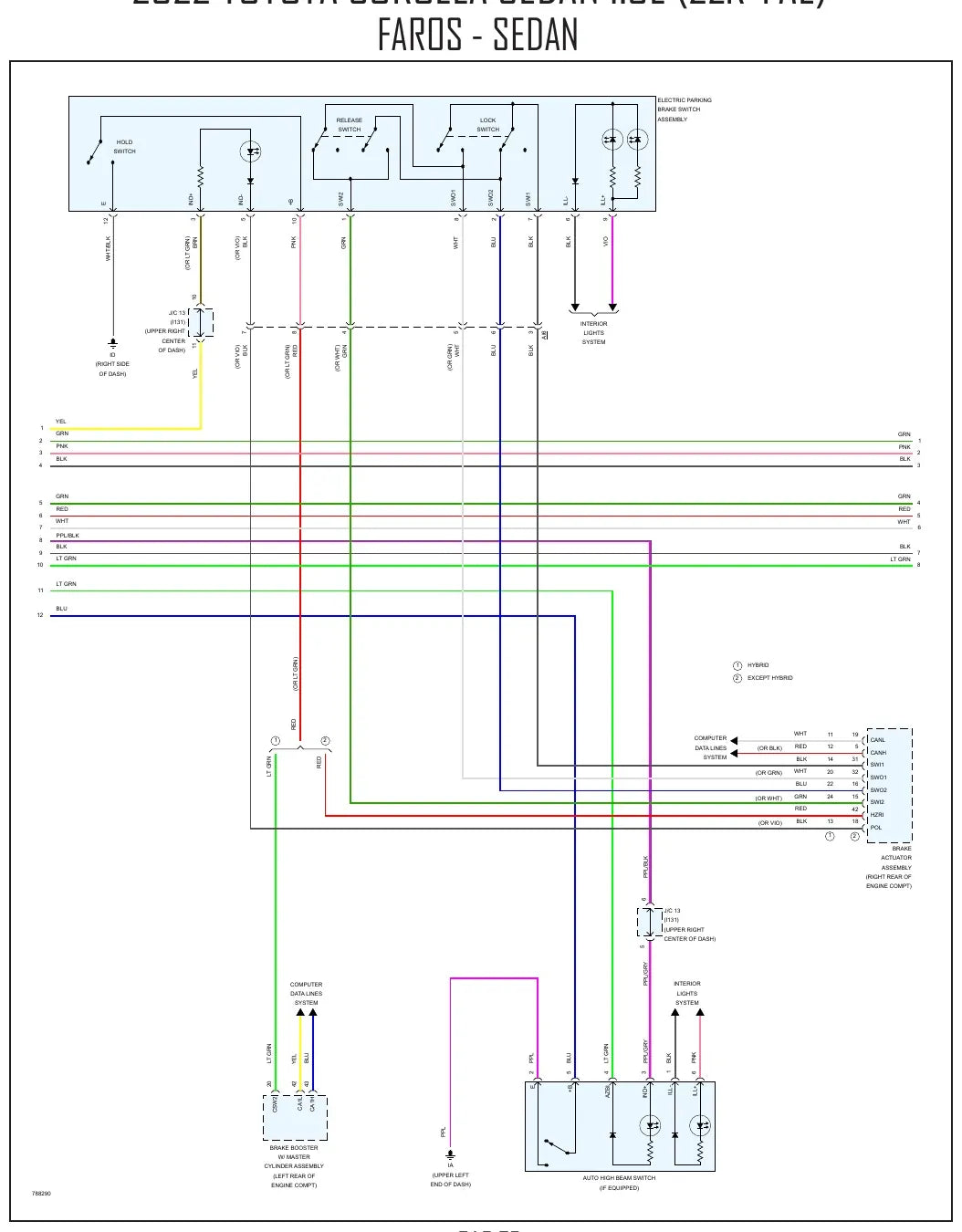

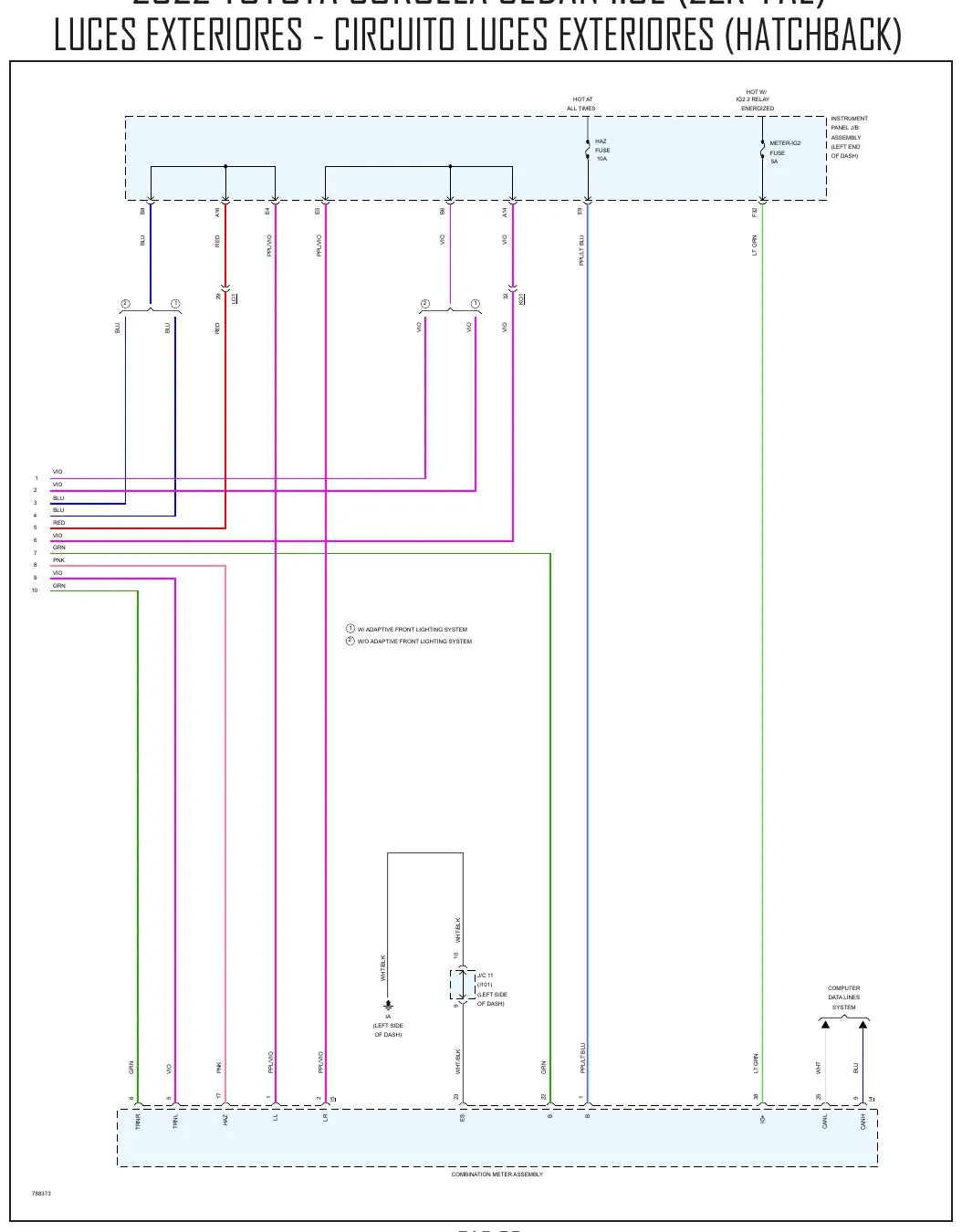

- Faróis e luzes externas (incluindo luz de ré)

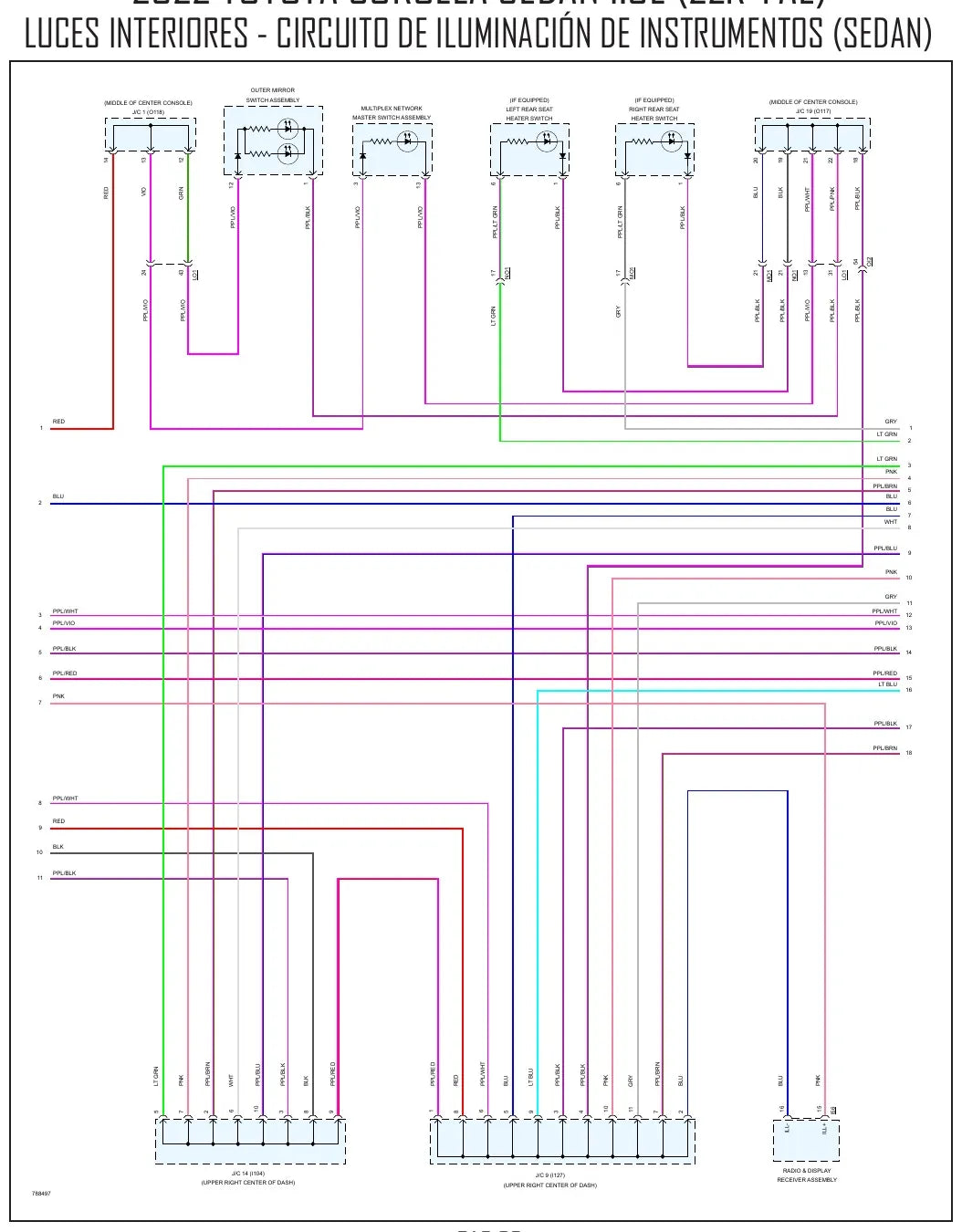

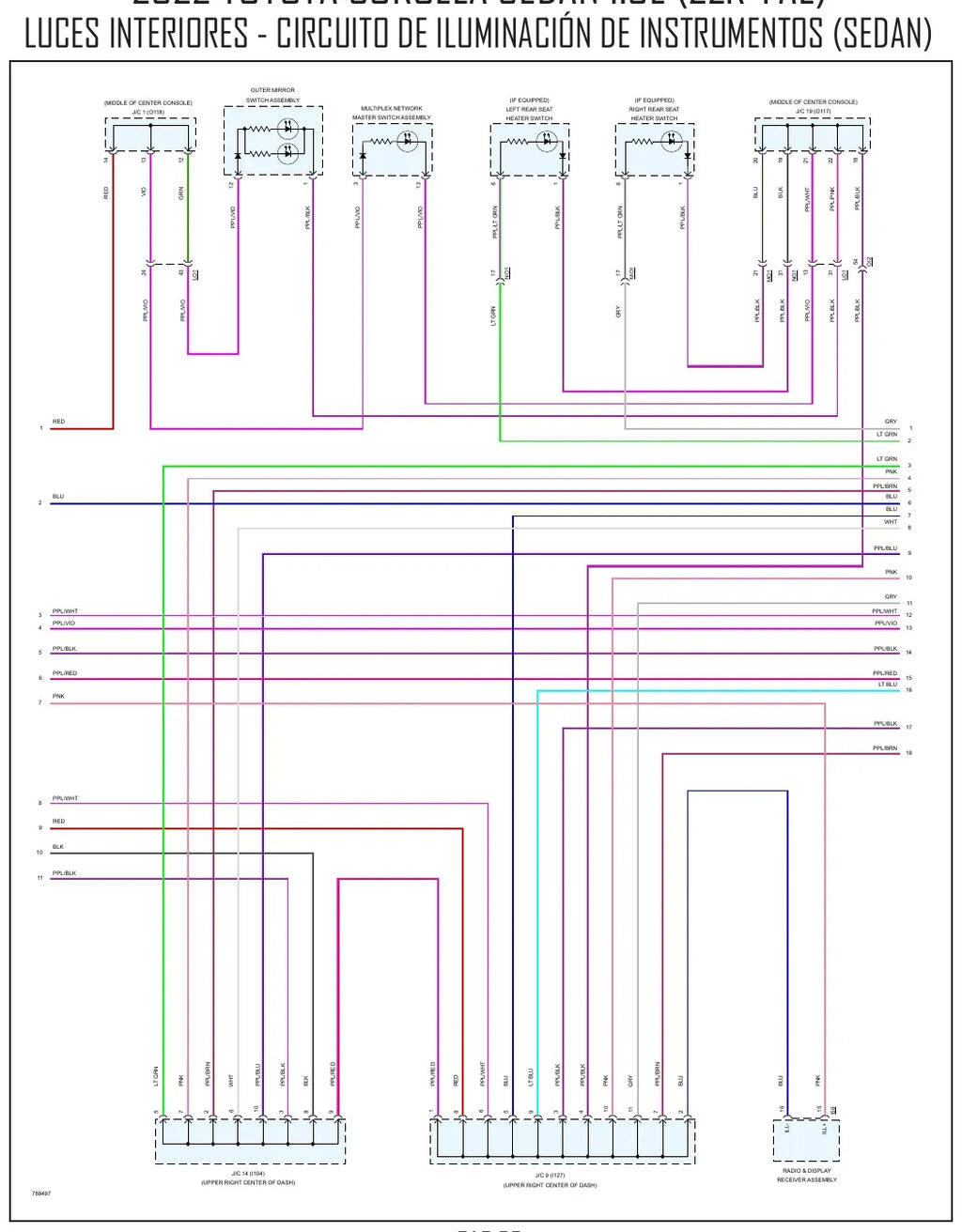

- Luzes internas, luzes de cortesia e iluminação do painel
- Grupo de instrumentos (sedã, hatchback e híbrido)

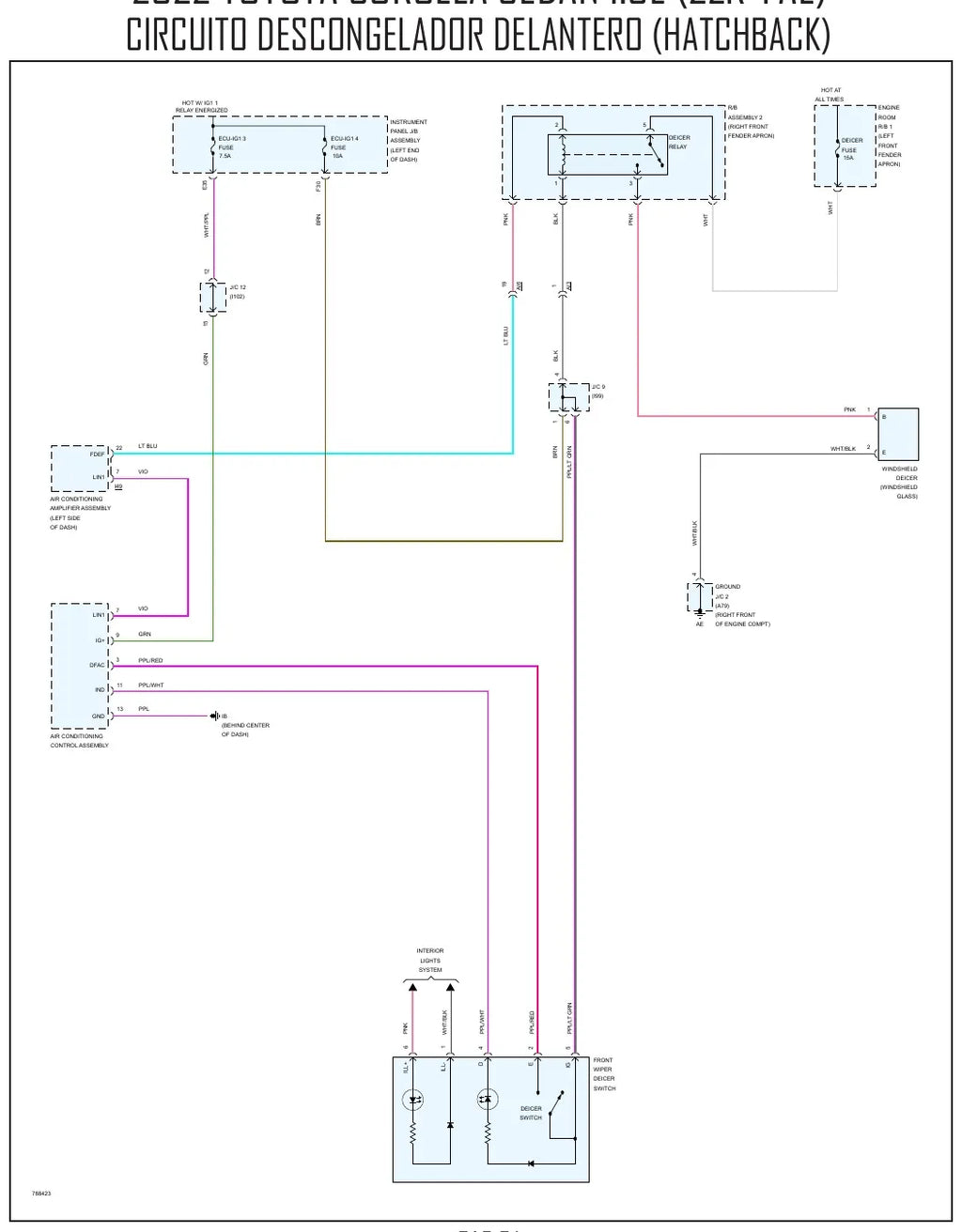

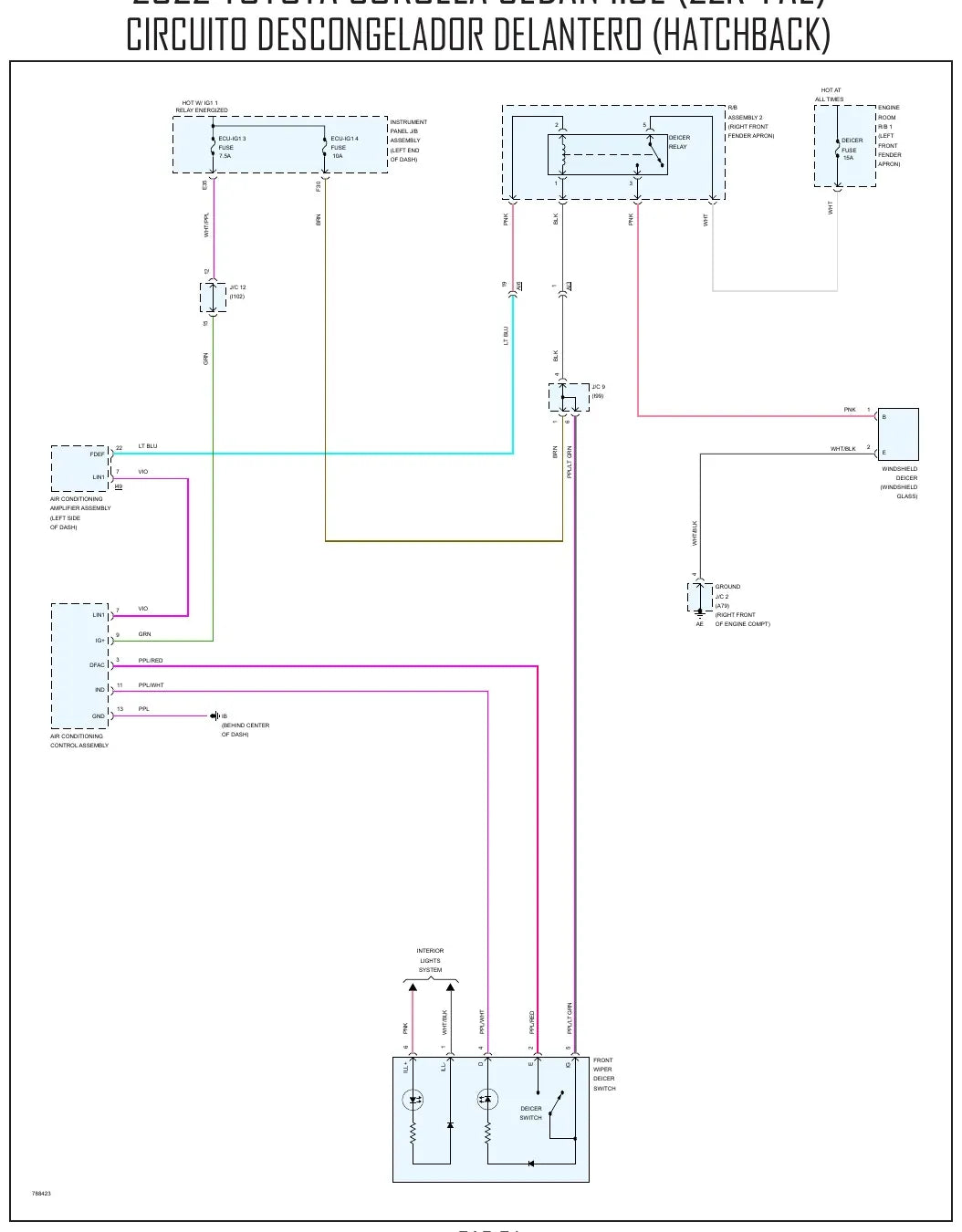

- Desembaçador dianteiro e limpador/lavador do para-brisa
- Buzinas
- Localização dos relés do painel (conjunto R/B nº 3) e glossário de termos
Por que vale a pena
- Você acha o fio certo pela cor e pelo circuito, sem abrir o chicote no chute.
- Um arquivo cobre sedã, hatchback e o painel do híbrido, o que rende para mais de um carro na oficina.
- Fusíveis, relés e aterramentos mapeados, o que evita erro de diagnóstico e economiza hora de bancada.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Corolla 2022 sedã, hatchback ou híbrido.
- Oficina de diagnóstico que precisa separar versão com e sem chave inteligente.
- Instalador de alarme, som e rastreador que precisa de alimentação e massa corretas.
- Proprietário que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Corolla 2022?
Serve no Corolla Sedan 2022 1.8L 2ZR-FAE, com ou sem chave inteligente, e traz também circuitos próprios do Corolla Hatchback 2022 e o grupo de instrumentos da versão híbrida.
Em que idioma está?
Em espanhol, publicação DE00NO. Os desenhos, as cores de fio e os números de pino são universais, e o espanhol técnico é próximo do português.
Traz o circuito de ABS e do freio de estacionamento elétrico?
Traz. Há um circuito de ABS específico para o sedã não híbrido com freio de estacionamento elétrico, alimentado pelos fusíveis ABS e ABS MTR 1 da caixa da sala do motor.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
