Diagrama elétrico do Nissan Sentra 1.8L 2015, com 119 páginas em PDF. O sistema de som sozinho ocupa 14 páginas, da 63 à 76, em seis variantes, incluindo Bose com navegação e Display Audio. Os circuitos de partida, BCM e travas vêm separados para versões com e sem chave inteligente, e o IPDM E/R está na página 91. Índice em espanhol, com a pinagem do ECM e a distribuição de energia a partir do fusible link da bateria.
Aplicação — serve em quê
- Nissan Sentra 1.8L 2015
- Sentra 2015 com chave inteligente (Intelligent Key)
- Sentra 2015 sem chave inteligente
- Sentra 2015 com som Bose, Display Audio ou navegação
- Sentra 2015 com ar-condicionado automático ou manual
- Sentra 2015 com ABS, controle de tração e direção elétrica assistida
- Sentra 2015 com teto retrátil e câmera de ré
Destaques deste material

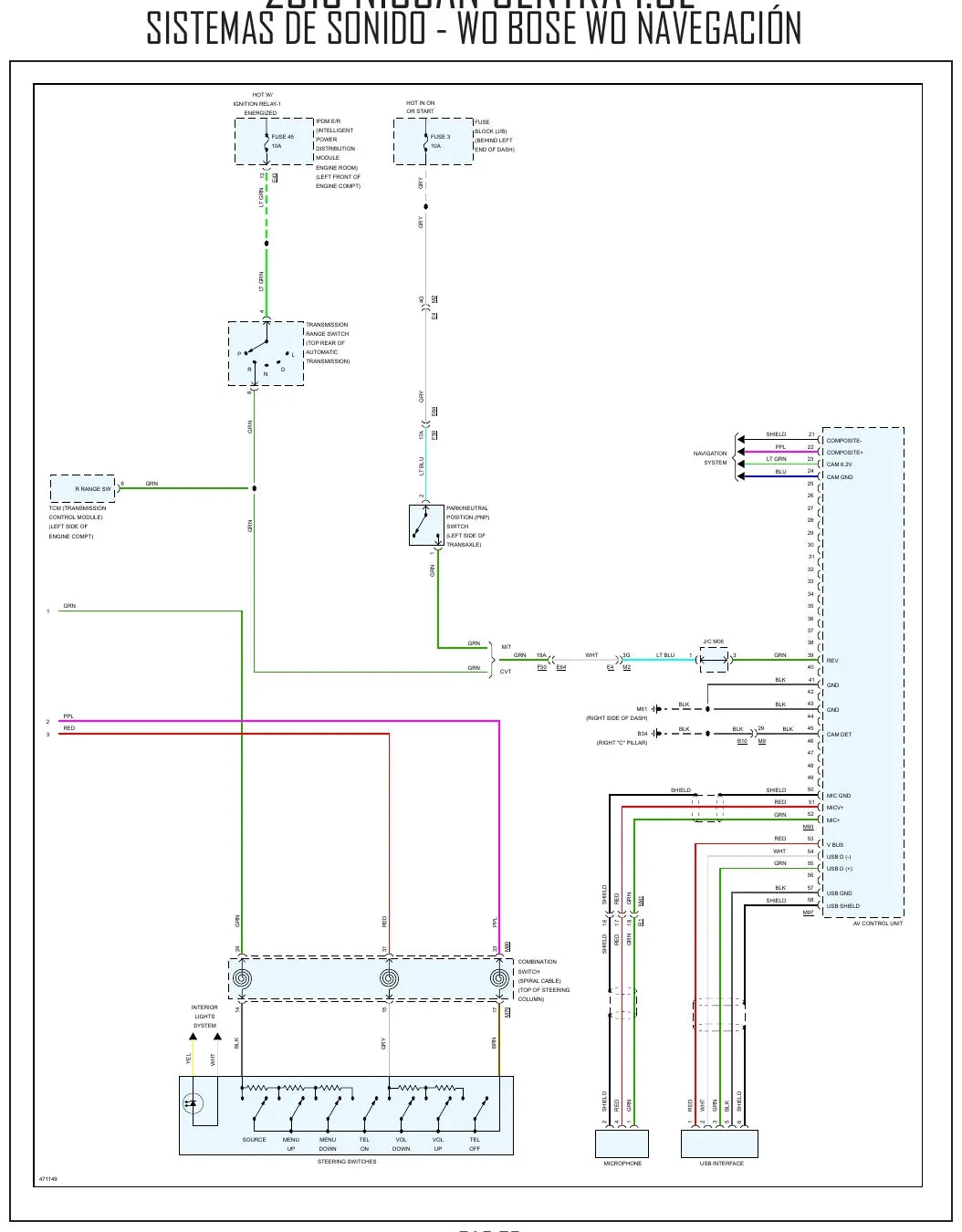

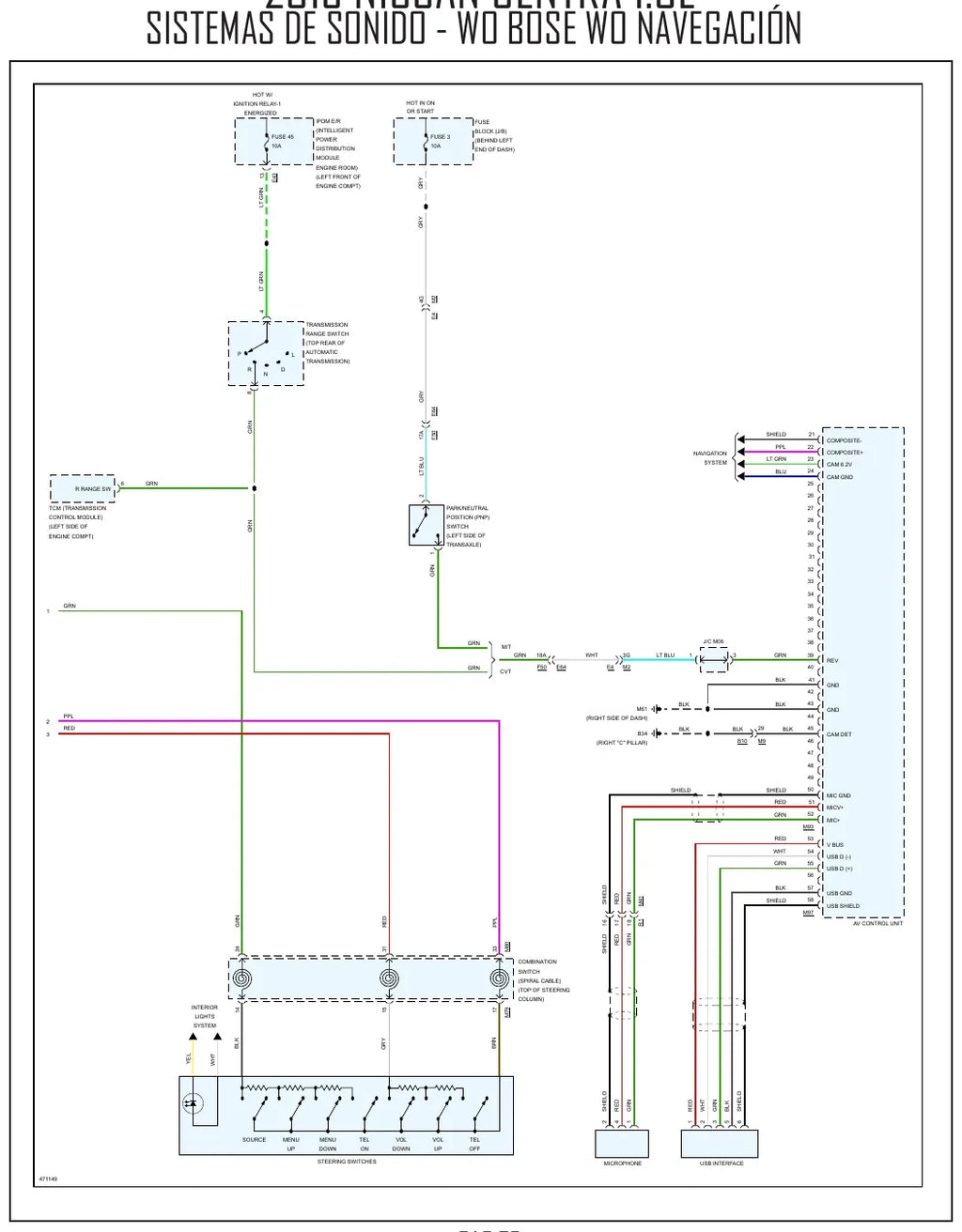

- Sistema de som em 14 páginas (63 a 76) e seis variantes: base, com Bose, Bose com Display Audio, Bose com navegação, sem Bose com Display Audio e sem Bose sem navegação.

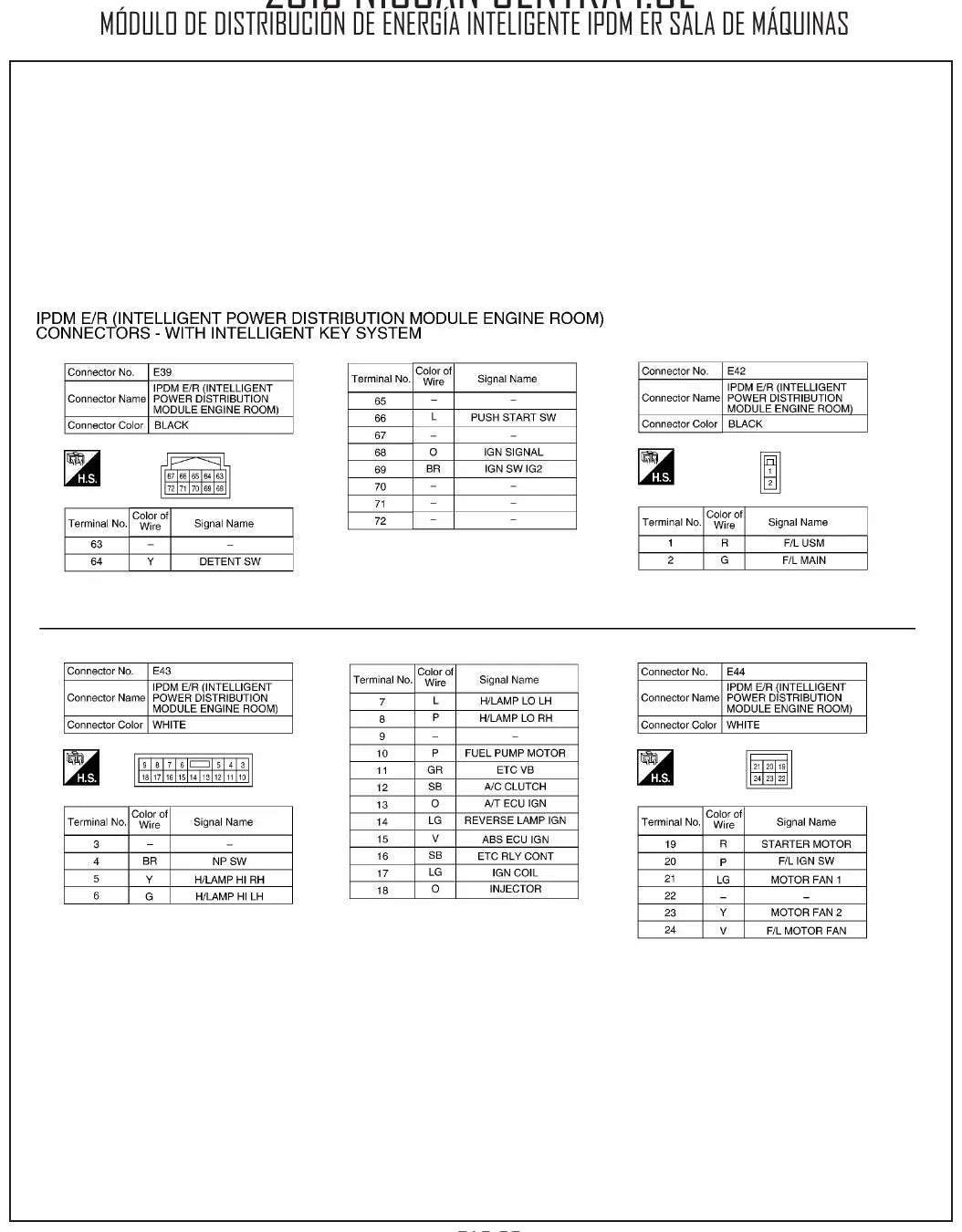

- IPDM E/R, o módulo inteligente de distribuição de energia do compartimento do motor, na página 91.

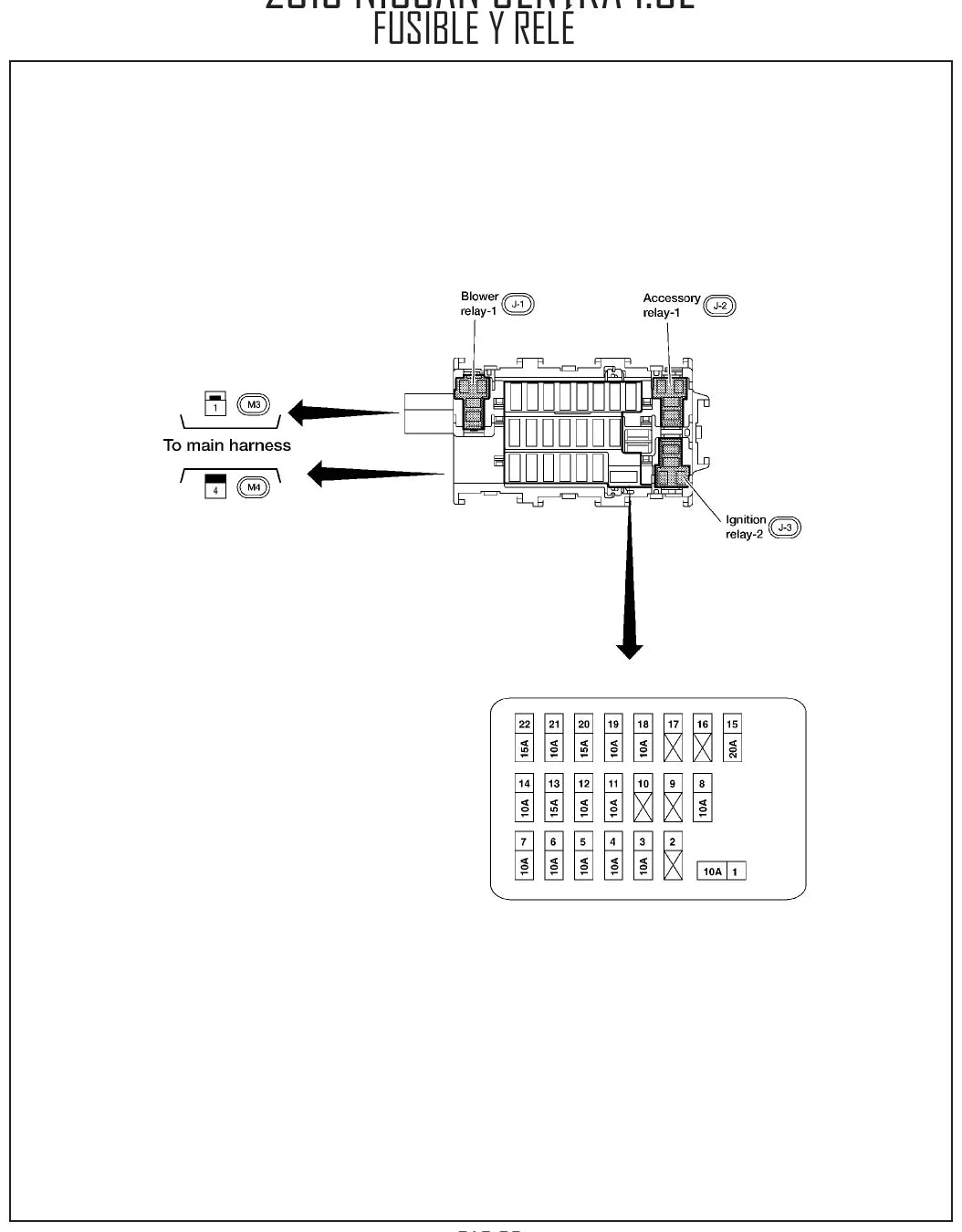

- Circuito dos bancos alimentado pelos fusíveis 5 (10 A, fio roxo) e 13 (15 A, fio verde) do bloco J/B atrás da extremidade esquerda do painel.
- Air bag documentado em três páginas (77 a 79).
- Versões com e sem chave inteligente separadas no BCM, no circuito de partida e nas travas das portas.
- Pinagem do ECM e distribuição de energia a partir do fusible link box da bateria.
- Direção elétrica assistida, imobilizador, antifurto, câmera de ré e navegação em circuitos próprios.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga com e sem chave inteligente
- BCM com e sem chave inteligente
- Linhas de dados do computador (CAN)
- Ventoinhas de arrefecimento
- Ar-condicionado automático e manual
- Freios ABS e controle de tração
- Imobilizador e antifurto
- Piloto automático e desembaçador
- Travas elétricas das portas
- Direção elétrica assistida
- Iluminação externa, faróis e luzes de cortesia
- Painel de instrumentos e espelhos elétricos
- Navegação e câmera de ré
- Vidros elétricos, teto retrátil e bancos
- Sistema de som Bose e Display Audio
Por que vale a pena
- Cor e número de cada circuito: você acha o fio certo sem abrir o chicote no chute.
- Distinção entre versões com e sem chave inteligente, que é onde a maioria erra o diagnóstico.
- IPDM E/R e fusíveis mapeados com localização física, economizando hora de bancada.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Nissan Sentra com falha de partida ou de rede.
- Oficina que faz diagnóstico de ABS, direção elétrica e imobilizador.
- Instalador de som e multimídia que precisa do esquema Bose e do Display Audio.
- Proprietário que quer localizar o fusível e o relé certos antes de trocar peça.
Perguntas frequentes
Serve no meu Sentra 2015?
Serve no Nissan Sentra 1.8L 2015, com ou sem chave inteligente, com som base, Bose ou navegação, ar-condicionado manual ou automático, ABS e direção elétrica assistida.
Em que idioma está?
O índice está em espanhol e os rótulos dos circuitos em inglês. Cores de fio, símbolos e numeração de pinos são universais e você usa direto no carro.
Traz a pinagem do ECM e do IPDM?
Traz a pinagem do ECM e o IPDM E/R na página 91, além da distribuição de energia a partir do fusible link box da bateria.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
