Descrição
Especificações
Marca
Nissan
Modelo(s) atendido(s)
Sentra B17 · MR20DE
Tipo de equipamento
Automóvel
Documento
Manual de Serviço
Páginas
2350
Idioma
Português
Série / Referência
SM11PL12FB1 — Nissan do Brasil, janeiro de 2014
Formato
PDF pesquisável
O Manual de Serviço Nissan Sentra B17 / MR20DE é o documento técnico em PDF, com 2350 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as especificações de ajuste.
Destaques deste material
- Manual de FÁBRICA da Nissan do Brasil, com 2.350 páginas e organização por códigos de seção (GI, EM, LU, CO, EC, FL, EX, STR, CL, TM, FSU, RSU) — o mesmo material usado na rede autorizada
- Motor MR20DE: 1.997 cm³, 84,0 × 90,1 mm, DOHC 4 em linha, taxa 10,2:1, ordem de ignição 1-3-4-2; compressão padrão de 1.390 kPa e mínima de 1.140 kPa a 250 rpm, com limite de 100 kPa entre cilindros
- Vela NGK PLZKAR6A-11D com folga nominal de 1,1 mm e correia de acionamento com tensionador automático
- Freios: disco dianteiro 280 × 24,0 mm (limite 22,0 mm), tambor traseiro 228 mm (máximo 230 mm) e disco traseiro 292 × 9,0 mm (limite 8,0 mm)
- Torques reais: roda dentada do comando 88,2 N·m, bujão do cárter 34,3 N·m, filtro de óleo 17,7 N·m, coletor de admissão 19,6 N·m e apertos em etapas
- Dados de retífica do cabeçote: folga haste-guia de 0,013 a 0,044 mm e tuchos em 26 tamanhos de 3,00 a 3,50 mm em passos de 0,02 mm
- Cobre transmissão manual de 6 marchas e CVT, rodas 205/55R16 e 205/50R17 e diagnóstico com o scanner CONSULT
O que este documento cobre
- Informações gerais (GI)
- Mecânica do motor (EM)
- Sistema de lubrificação do motor (LU)
- Sistema de arrefecimento do motor (CO)
- Sistema de controle do motor (EC)
- Sistema de combustível (FL)
- Sistema de escape (EX)
- Sistema de partida (STR)
- Sistema de controle do acelerador (ACC)
- Embreagem (CL)
- Transmissão e diferencial (TM)
- Eixo dianteiro (FAX) e eixo traseiro (RAX)
- Suspensão dianteira (FSU) e traseira (RSU)
- Freios
Máquinas e versões atendidas
Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:
- Nissan Sentra 2014, série B17
- Motor MR20DE 2.0 16V
- Transmissão manual de 6 marchas ou CVT
- Edição de janeiro de 2014 — Nissan do Brasil, Engenharia de Serviço
Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:
- Nissan Sentra geração B17 (2012/2013 a 2020), no Brasil desde 2013
- Motor MR20DE 2.0 16V flex, específico do mercado brasileiro
- Câmbio CVT Xtronic ou manual de 6 marchas; versões S, SV e SL
- O manual cobre a fase pré-reestilização — o facelift da B17 veio a partir de 2016
Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.
Por que vale a pena
- Procedimentos passo a passo, do diagnóstico à remontagem
- Torques, folgas e limites de uso conferidos no documento original

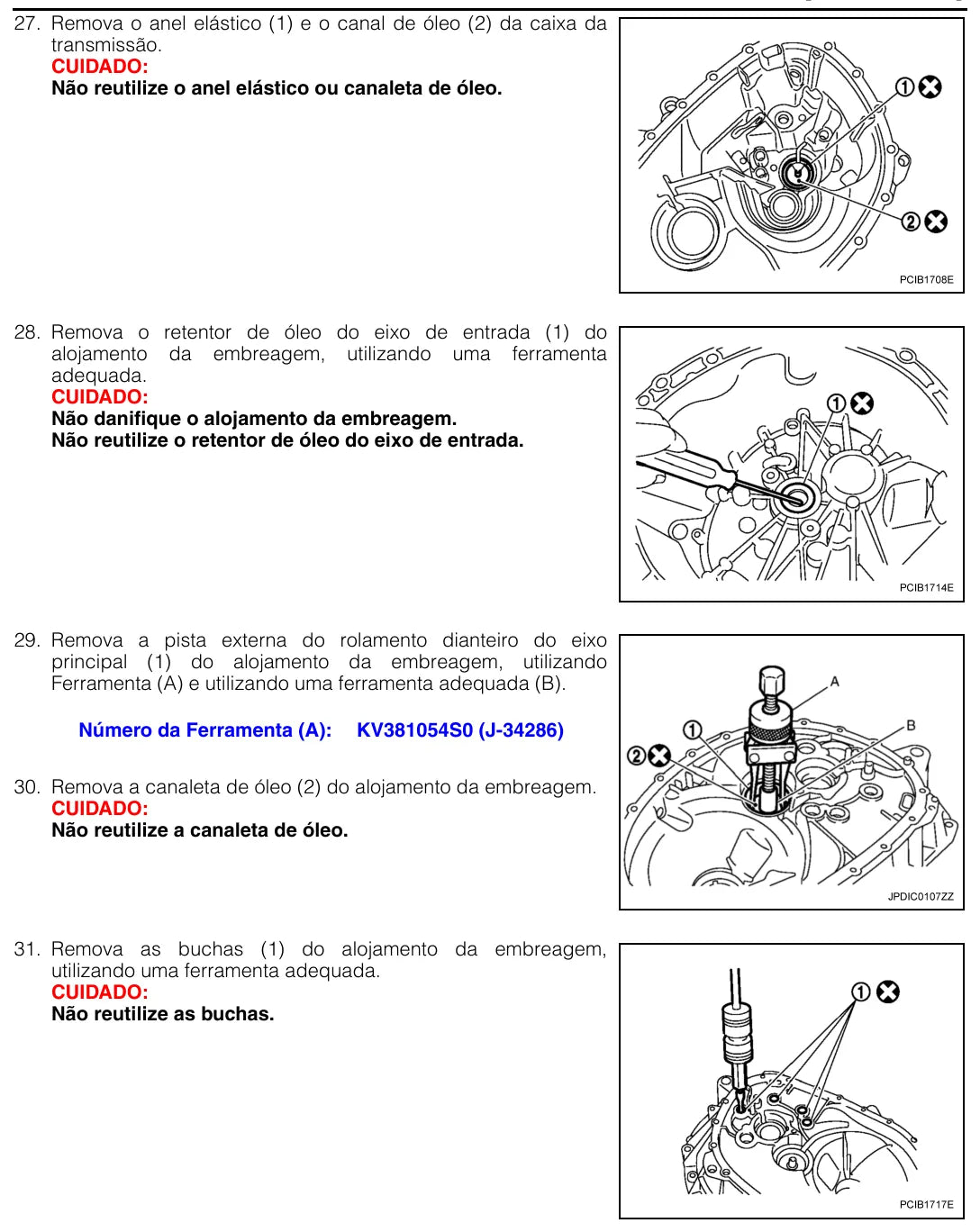

- Desmontagem e montagem ilustradas, componente por componente
- 2350 páginas em PDF pesquisável, com busca por palavra-chave
- Acesso vitalício com reentrega gratuita e entrega imediata
Para quem é
Indicado para oficinas mecânicas, centros automotivos, eletricistas automotivos e mecânicos autônomos que precisam de especificação verificada antes de fechar o serviço.
Perguntas frequentes
Em que idioma está o documento?
Em português. São 2350 páginas em PDF pesquisável, com busca por palavra-chave.
Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
