Diagrama elétrico do Geely Emgrand X7 2013 em 231 páginas, o manual da própria fábrica. Um só volume atende as duas versões, EX720 e EX725. Os diagramas de circuito ocupam da página 89 à 228, e antes deles vêm os fusíveis e relés na página 15, o traçado dos chicotes na 26 e os pontos de aterramento na 69.
Aplicação — serve em quê
- Geely Emgrand X7 EX720
- Geely Emgrand X7 EX725
- Emgrand X7 2013
- Emgrand X7 com bancos elétricos
- Emgrand X7 com air bag e pré-tensionadores de cinto
- Emgrand X7 com módulo de controle de estacionamento
Destaques deste material
- Diagramas de circuito por sistema da página 89 à 228, cerca de 140 pranchas seguidas.
- Fusíveis e relés a partir da página 15, com a caixa interna do habitáculo na página 21.

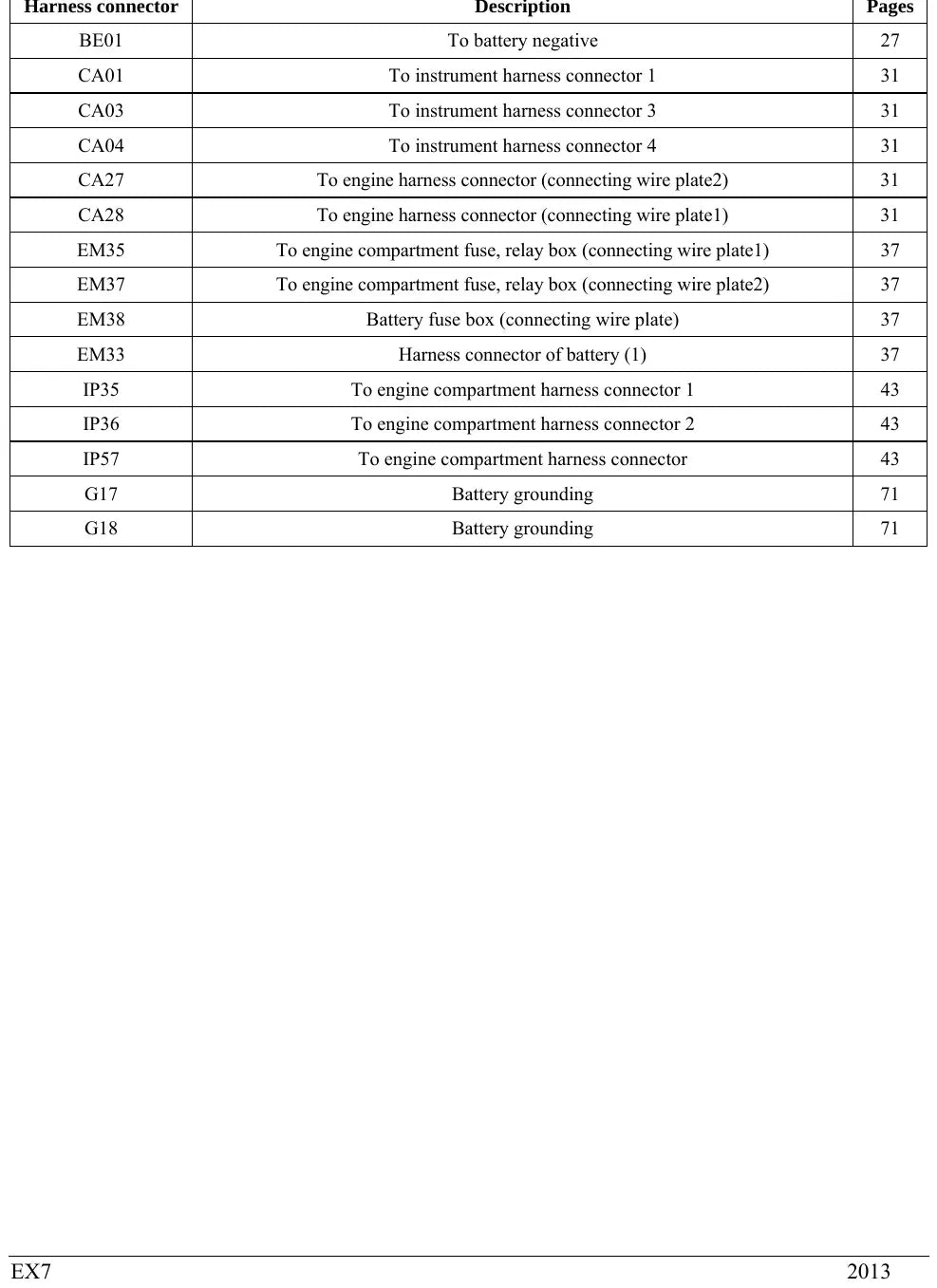

- Traçado dos chicotes a partir da página 26: compartimento do motor na 29, painel na 41 e teto na 49.
- Pontos de aterramento a partir da página 69 e configurações de alimentação a partir da 81.
- Conectores catalogados por código, como SO26 da bomba de combustível, SO27 do sensor de nível e SO21 do sensor de colisão lateral direito.
- Tabela de destino ponto a ponto, por exemplo EM21-3 indo ao módulo de controle do motor EM01-51 na página 100.
- Capítulo inicial que ensina a ler o esquema, com os símbolos usados, e lista de abreviaturas na página 229.
Circuitos e sistemas cobertos
- Descrição do diagrama elétrico e como interpretá-lo
- Símbolos e marcações usados nos esquemas
- Métodos de diagnóstico, manutenção e especificações
- Fusíveis e relés (caixa do compartimento do motor e caixa interna)
- Layout dos chicotes e dos conectores
- Chicote do compartimento do motor
- Chicote do painel de instrumentos
- Chicote do teto
- Layout dos pontos de aterramento
- Configurações de alimentação (power configurations)
- Diagramas de circuito por sistema

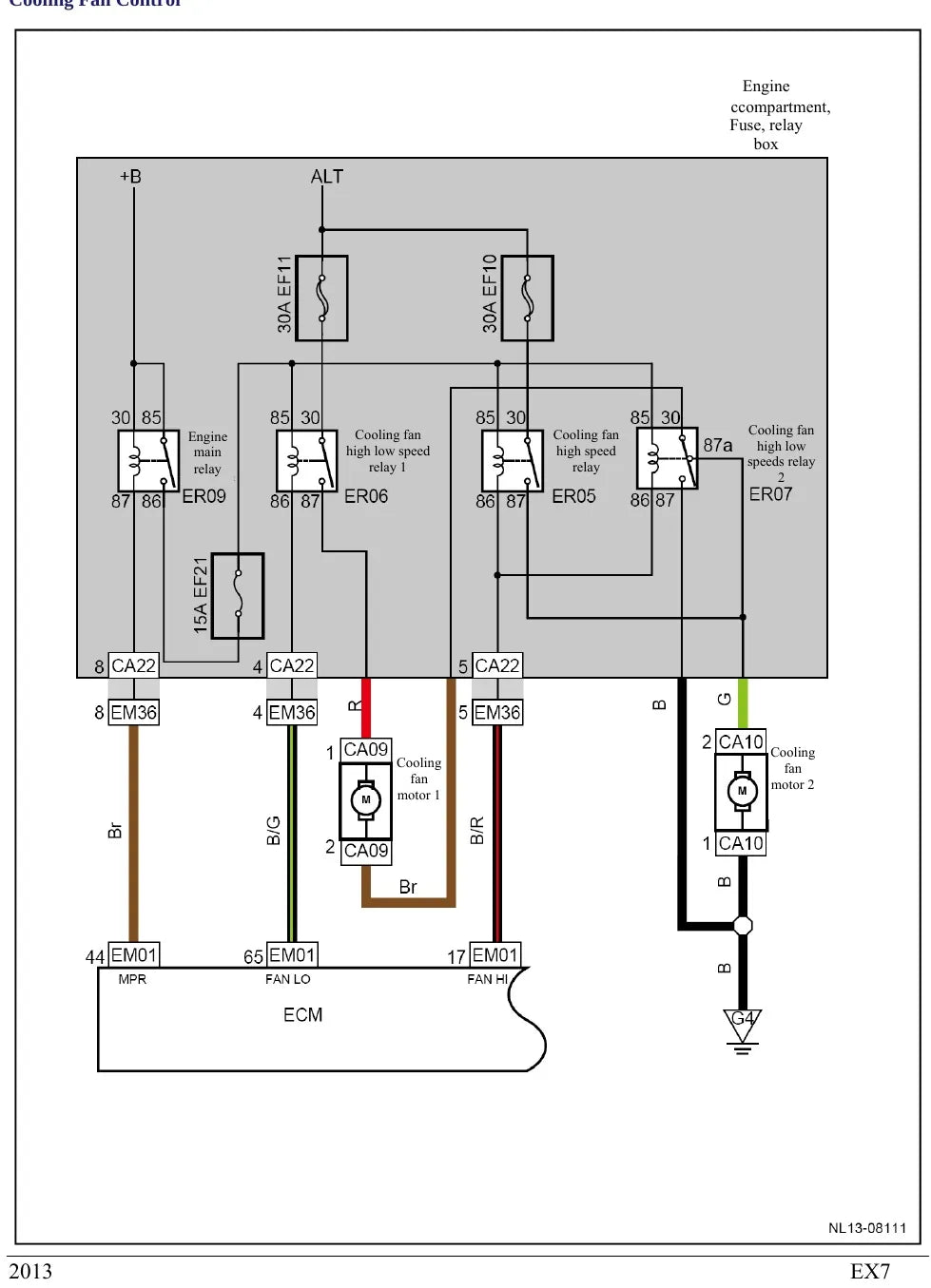

- Controle do eletroventilador de arrefecimento
- Controle dos bancos elétricos
- Módulo de controle do motor e módulo de controle de estacionamento
- Air bag, pré-tensionadores e sensores de colisão lateral
- Lista de abreviaturas
Por que vale a pena
- Você identifica o fio certo pelo código do conector e pelo ponto de aterramento, sem desmontar o chicote.
- É material da montadora e cobre EX720 e EX725 no mesmo volume, sem precisar de dois documentos.
- Fusíveis, relés e alimentações mapeados por página, o que corta o tempo de diagnóstico.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que pegou um Emgrand X7 e não tem literatura da marca.
- Oficina que trabalha com carros chineses e precisa de esquema confiável.
- Instalador de acessórios que precisa achar alimentação e massa certas.
- Proprietário que quer acompanhar o diagnóstico do próprio carro.
Perguntas frequentes
Serve no meu Emgrand X7 2013?
Serve. O próprio manual declara as duas versões que cobre, EX720 e EX725, com informação de setembro de 2013.
Em que idioma está?
Em inglês. Os esquemas, os códigos de conector e os números de pino são universais, e há uma lista de abreviaturas na página 229.
Traz os conectores e os aterramentos?

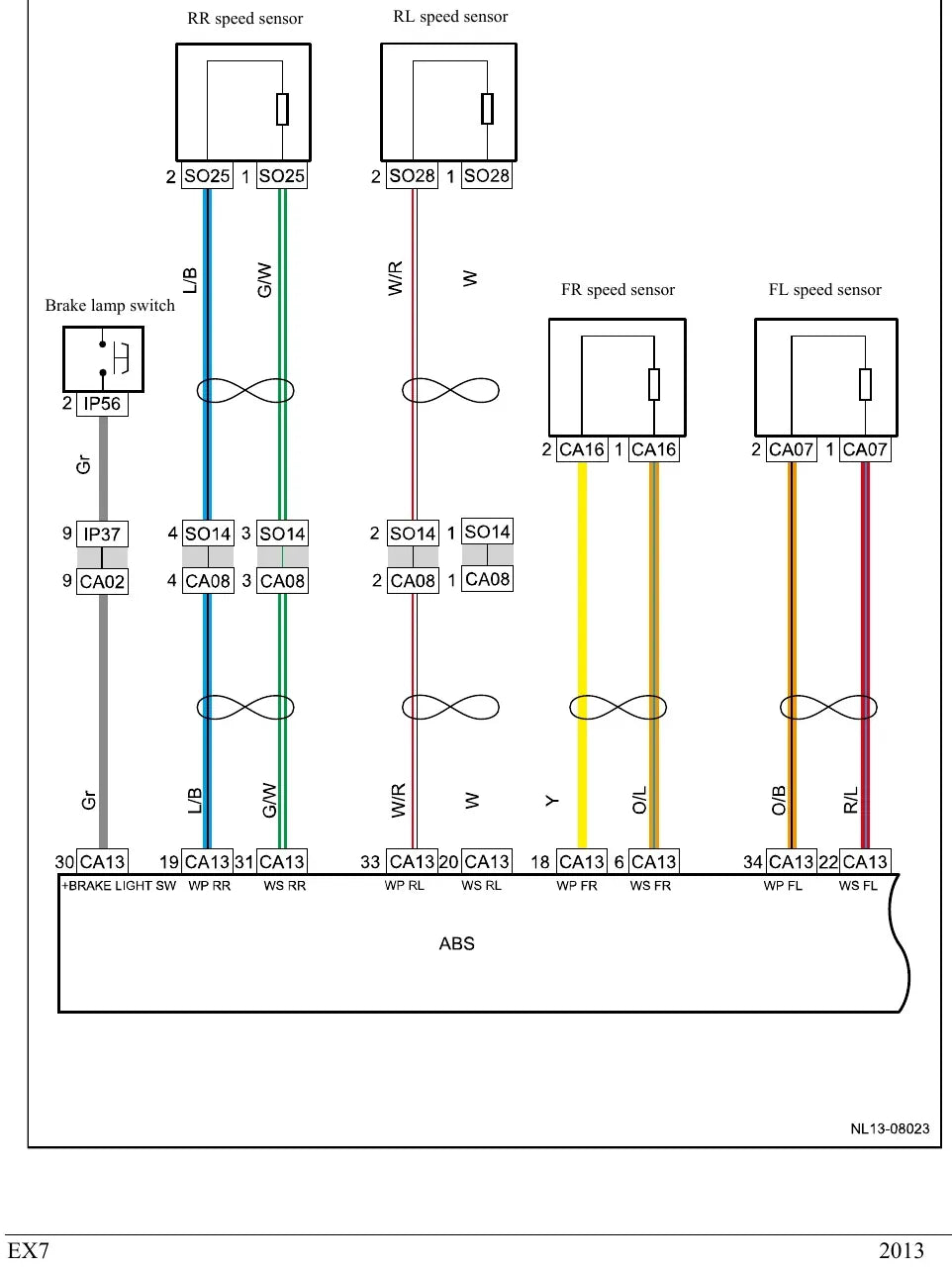

Traz. Os pontos de aterramento começam na página 69 e os conectores vêm catalogados por código, como SO19 do pré-tensionador do motorista e SO28 do sensor de velocidade da roda traseira esquerda.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
