O Diagrama Elétrico do Chery T18 1.5TCI 2019 tem 369 páginas em inglês, versão do documento T18EM19CNGCLHCLEN10. O manual vem em 13 seções numeradas de 01 a 13: só a seção 09, de circuitos dos sistemas, tem 188 páginas, a seção 13 do diagrama elétrico geral tem 37 e a lista de conectores, 25. Vale para as versões 1.5TCI com câmbio manual de 6 marchas (6MT) e com câmbio de dupla embreagem de 6 marchas (6DCT).
Aplicação — serve em quê
- Chery T18 1.5TCI 2019
- T18 1.5TCI com câmbio manual de 6 marchas (6MT)
- T18 1.5TCI com câmbio de dupla embreagem de 6 marchas (6DCT)
- Versão de volante à esquerda (LHD)
- Motor 1.5 turbo com corpo de borboleta eletrônico
- Versões com ar-condicionado traseiro
Destaques deste material
- Versão do documento T18EM19CNGCLHCLEN10, publicada pela Chery Automobile em 2019.
- 13 seções numeradas de 01 a 13; a seção 09, de circuitos dos sistemas, sozinha tem 188 páginas.
- Diagrama elétrico geral com 37 páginas, lista de conectores com 25 e roteamento dos chicotes com 38.
- Os conectores vêm com código, cor e número de vias: o D-004 preto de 58 vias é a unidade de comando do câmbio DCT.
- Atuadores de embreagem D-001 e D-002 de 8 vias e sensor de posição de marcha D-003 de 4 vias.
- Traz os conectores K-020 a K-023 do ar-condicionado traseiro e os E-504, E-506 e E-518 do corpo de borboleta eletrônico.
- Cada circuito vem com tabela de localização das peças, dos fusíveis, dos relés e das emendas, com a página de referência.
Circuitos e sistemas cobertos
- Localização de avarias (troubleshooting)

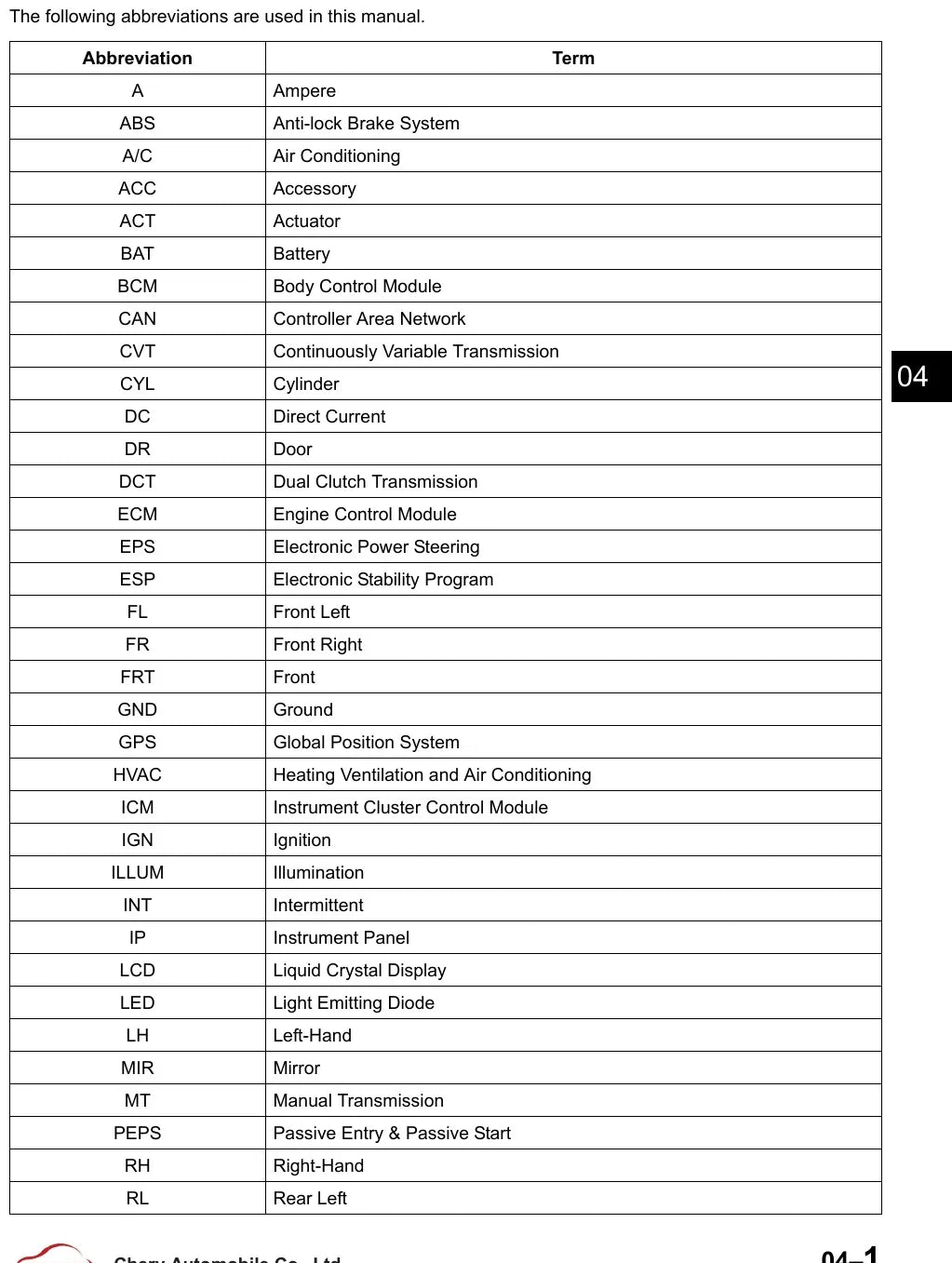

- Abreviações e glossário de termos e símbolos
- Fusíveis e relés
- Localização e definição dos terminais dos módulos de controle
- Roteamento dos chicotes elétricos

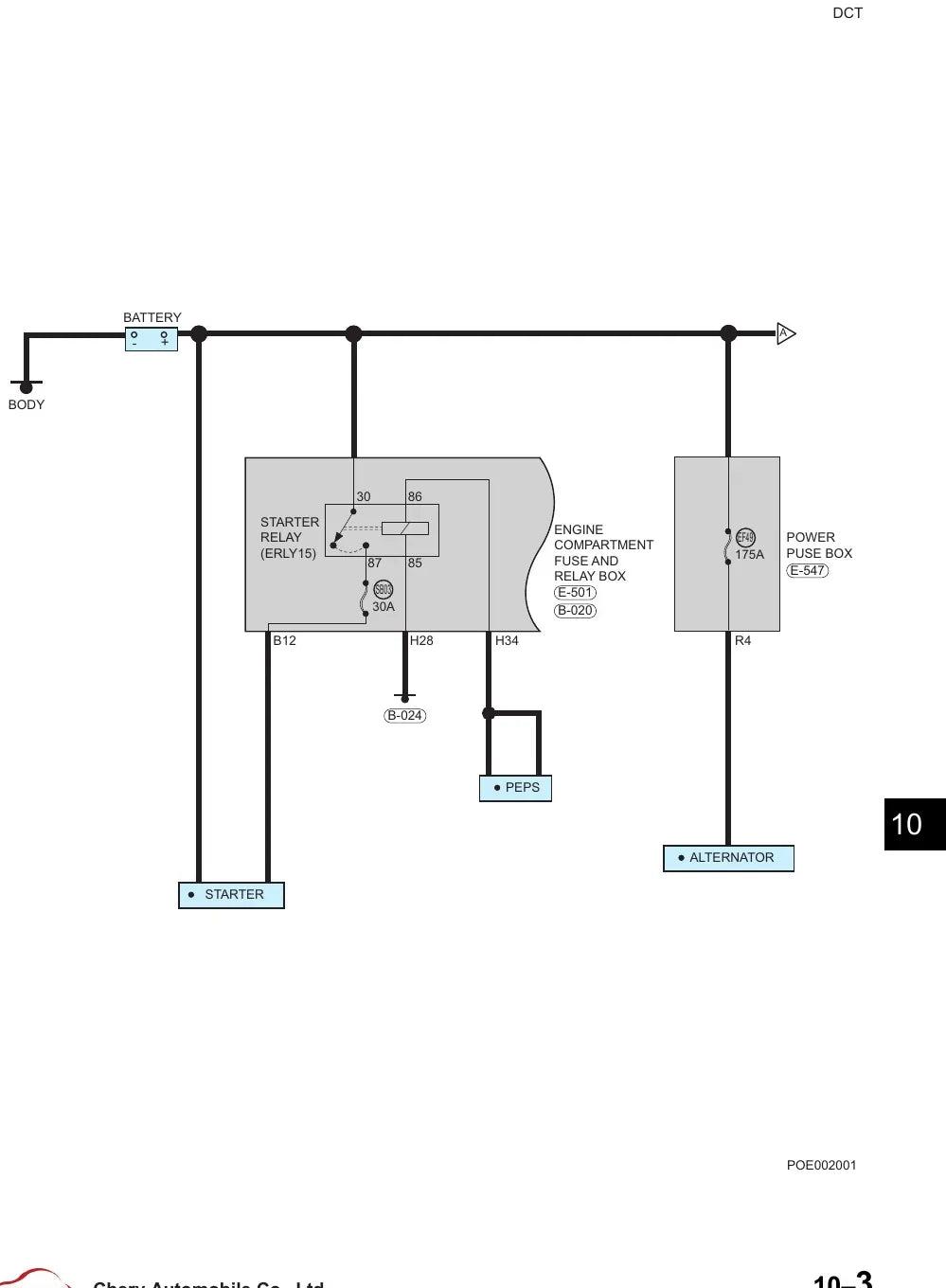

- Circuitos dos sistemas
- Fonte de alimentação
- Pontos de aterramento

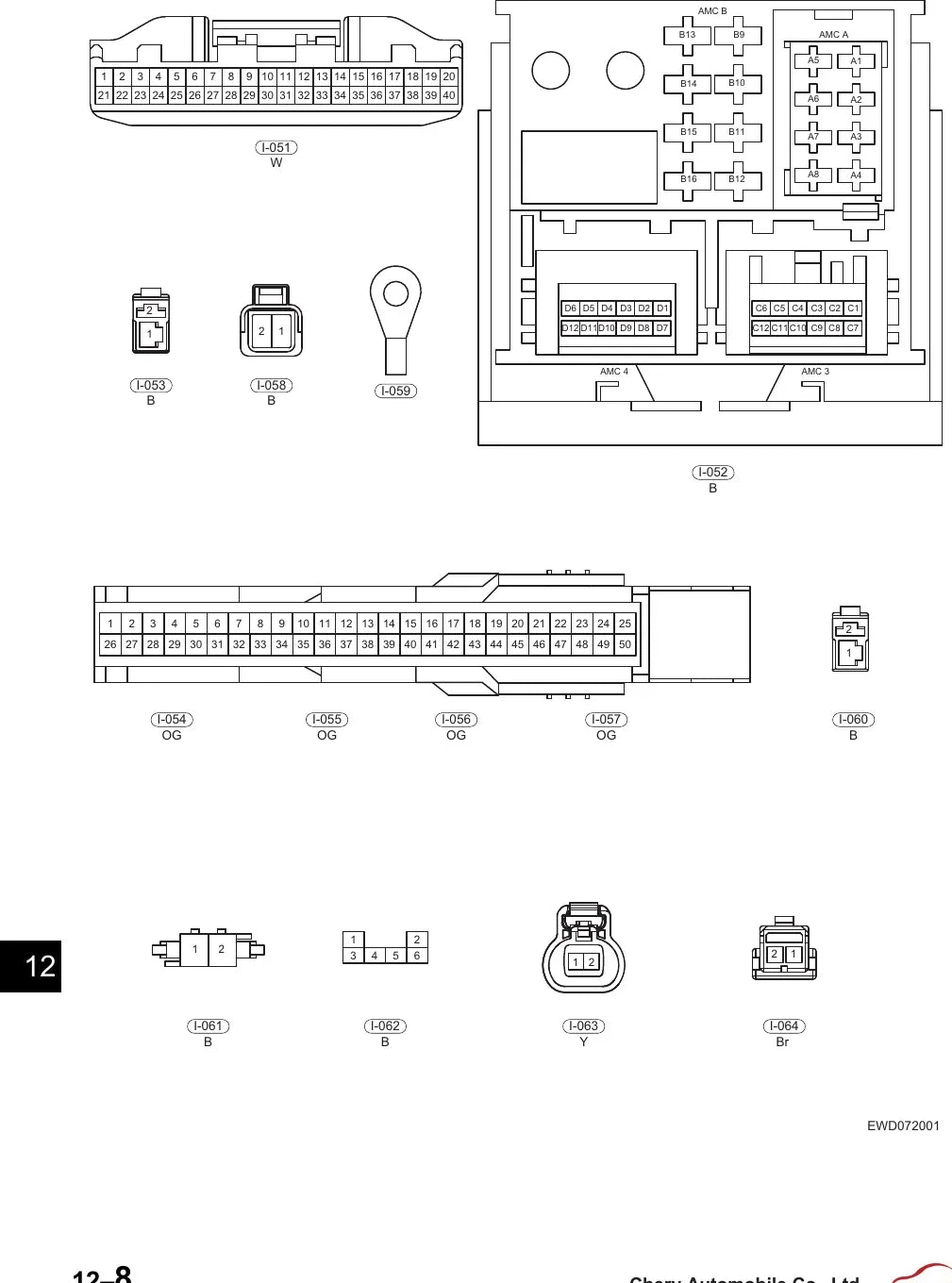

- Lista de conectores
- Diagrama elétrico geral
- Chicote da transmissão DCT (atuadores de embreagem e sensores de rotação)
- Painel de instrumentos e sistema de áudio
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- A lista de conectores com número de vias evita medir no pino trocado e condenar módulo bom.
- Fusíveis, relés, alimentação e pontos de aterramento mapeados, com a página onde cada um aparece.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que atende Chery e precisa de material de fábrica.
- Mecânico que trabalha com o câmbio de dupla embreagem 6DCT e seus atuadores.
- Dono de oficina que quer diagrama de consulta rápida na bancada.
- Instalador de acessório e som que precisa saber de onde tirar energia.
Perguntas frequentes
Serve no meu Chery T18 2019?
Serve nas versões 1.5TCI com câmbio manual de 6 marchas (6MT) e com câmbio de dupla embreagem de 6 marchas (6DCT), de volante à esquerda. Outras motorizações usam publicação diferente.
Em que idioma está?
Em inglês. Os desenhos de circuito, as cores de fio, os códigos de conector e o número de vias são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz a pinagem e os conectores?
Traz. A seção de localização e definição dos terminais dos módulos vem completa e a lista de conectores tem 25 páginas, com código, cor e número de vias, como o D-004 preto de 58 vias do câmbio DCT.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, para guardar no celular, no tablet ou no computador da oficina.
