O Diagrama Elétrico Geely EC820 e EC825 2010 é o manual de diagramas de circuito da Geely, válido a partir de setembro de 2010 e cobrindo os dois modelos no mesmo volume. São 228 páginas em inglês, com os diagramas de circuito ocupando da página 77 à 221, o layout de chicotes e conectores das páginas 23 a 64 e os pontos de aterramento das páginas 65 a 76. Ao todo, 72 páginas trazem a tabela que liga chicote, conector e página, e o anexo da página 223 traz a distribuição de fusíveis, relés e componentes elétricos.
Aplicação — serve em quê
- Geely EC820 2010
- Geely EC825 2010
- Versões com motor 4 cilindros e bobinas individuais
- Versões com módulo de controle da carroceria e travamento central
- Versões com painel de instrumentos eletrônico
- Versões com iluminação de porta-malas e portas
Destaques deste material
- Um único manual para EC825 e EC820, com informação válida a partir de setembro de 2010.

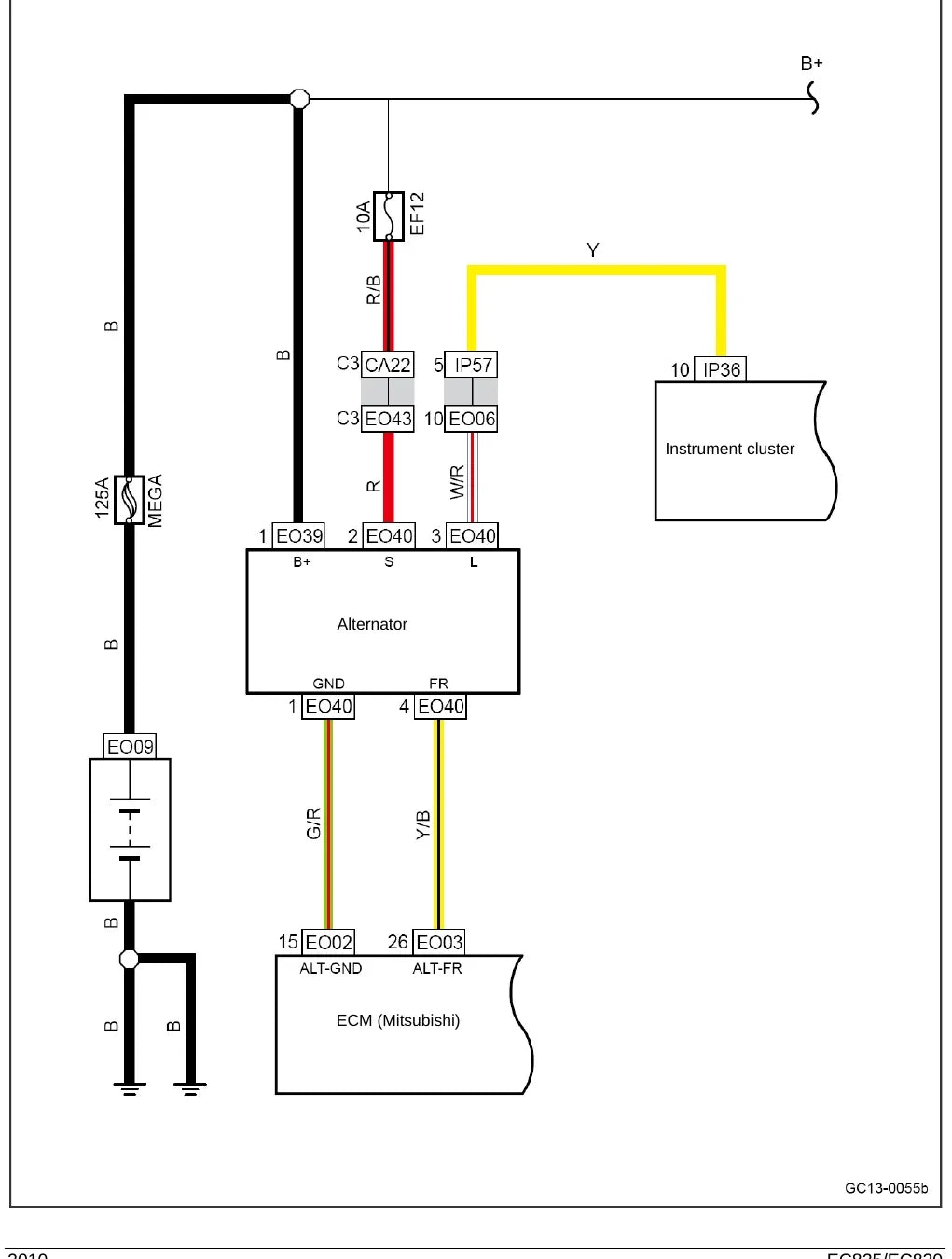

- Diagramas de circuito da página 77 à 221 e anexo de distribuição de fusíveis e relés na página 223.

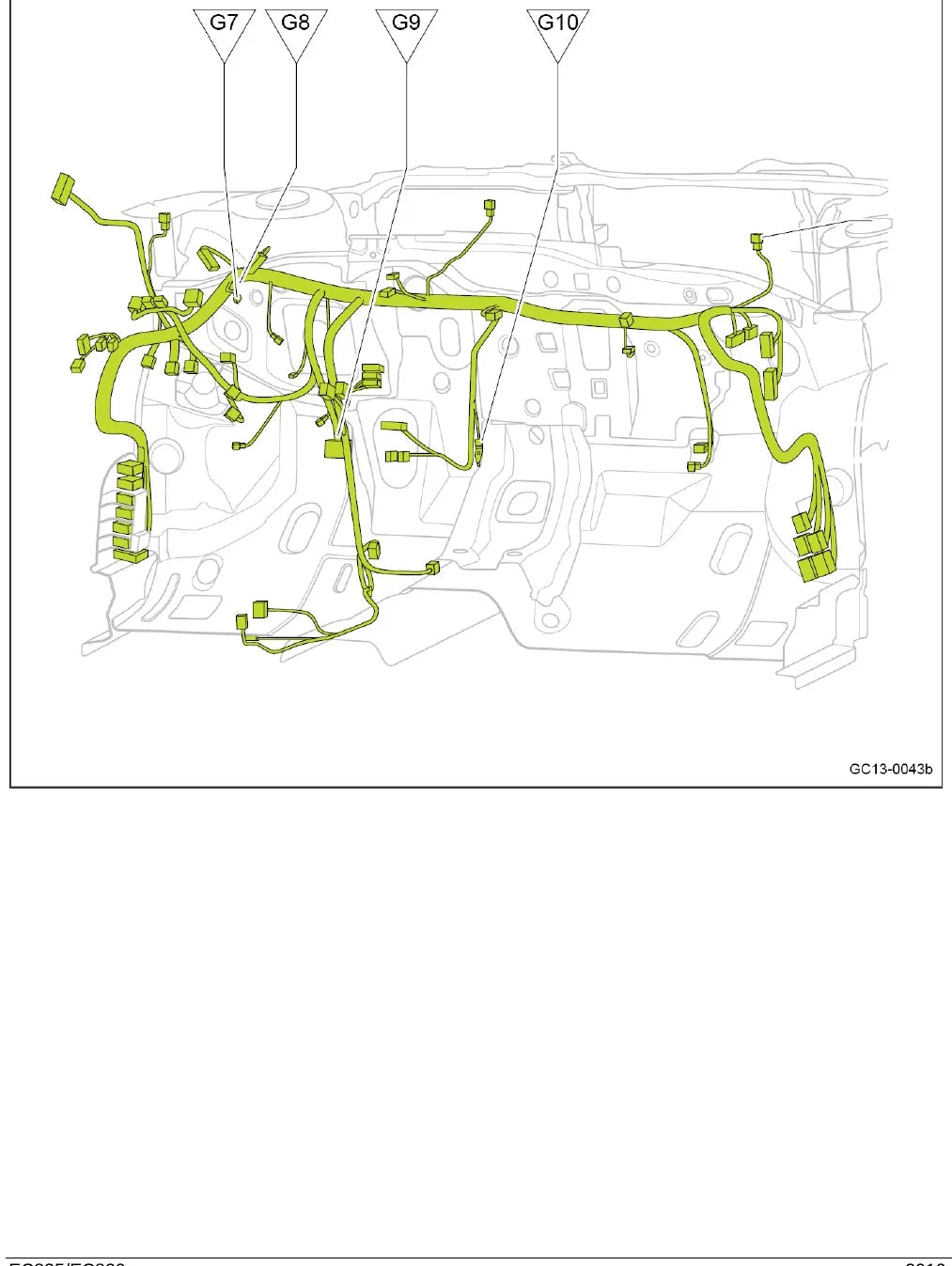

- Layout de chicotes e conectores nas páginas 23 a 64 e pontos de aterramento nas páginas 65 a 76.

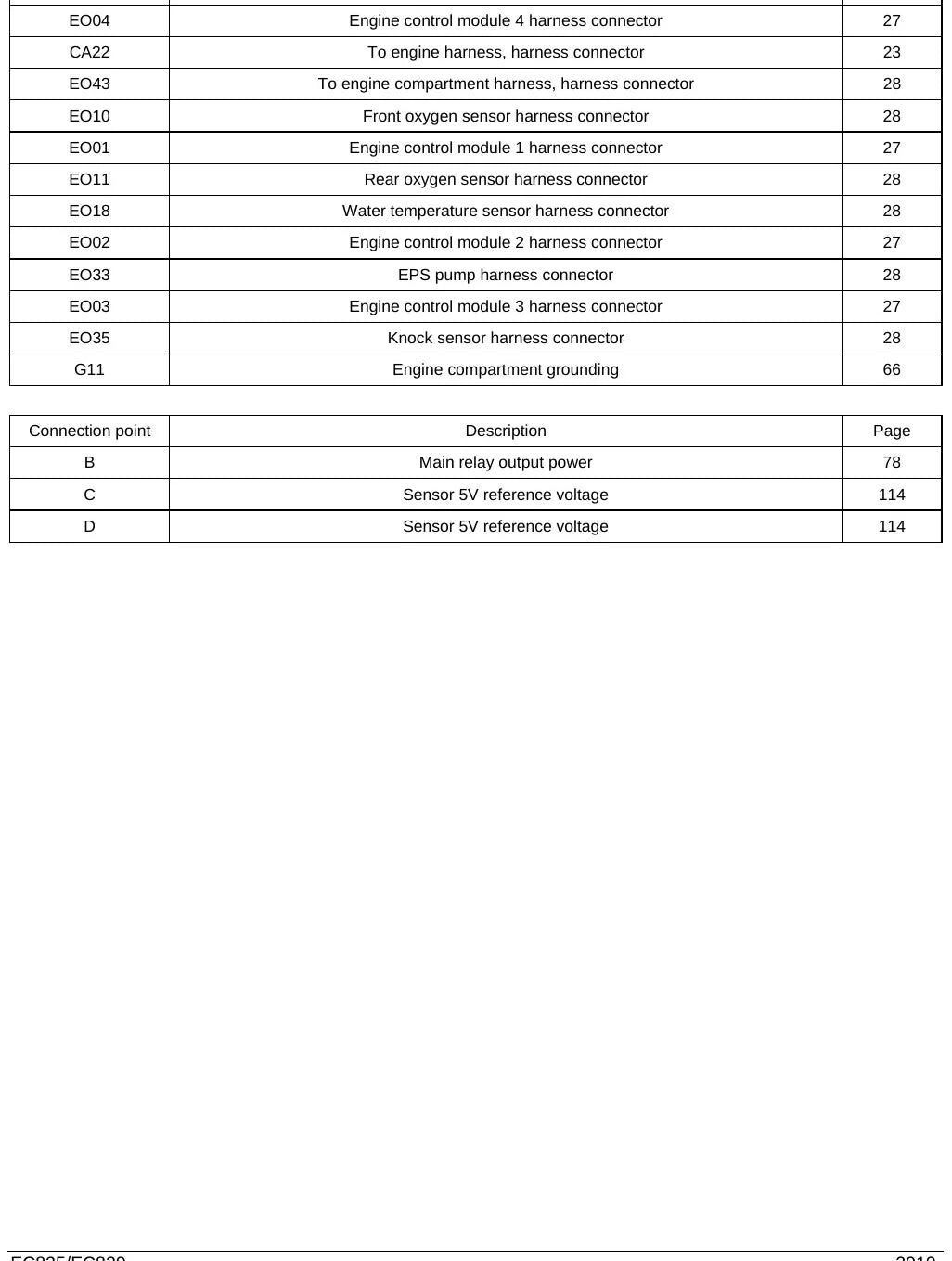

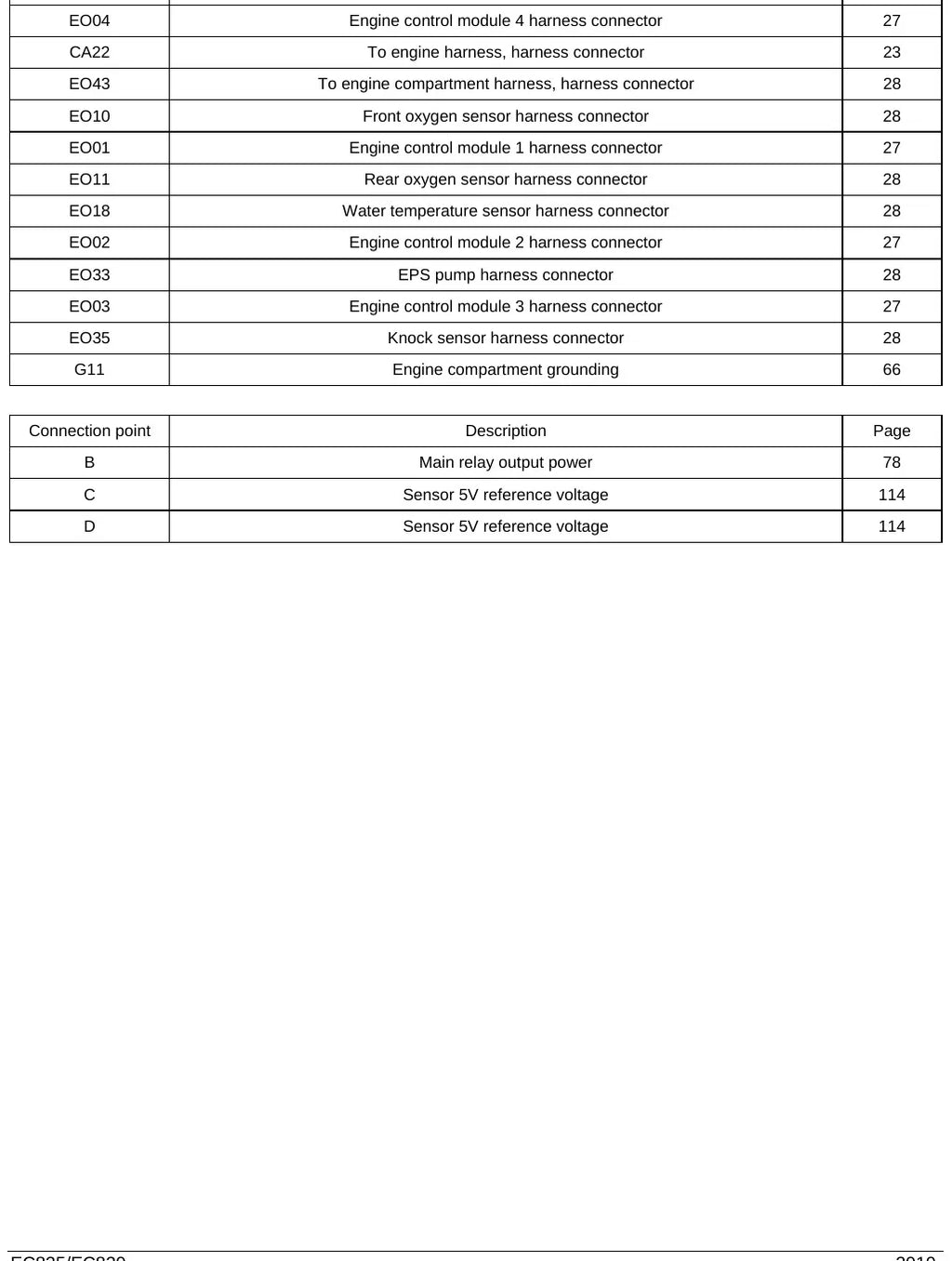

- 72 páginas com a tabela chicote, nome e página, que leva direto ao conector que você procura.

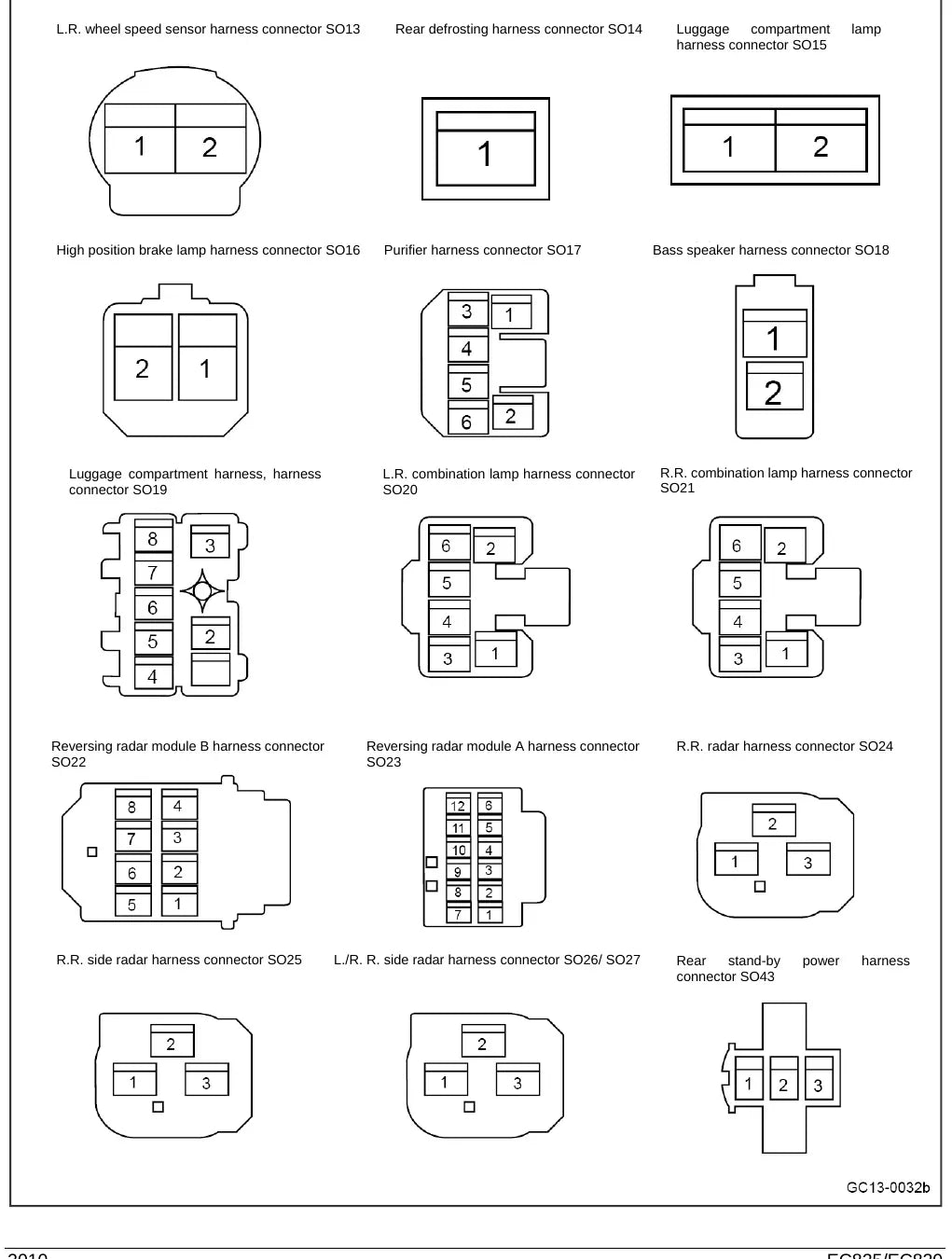

- Conectores identificados por prefixo: EN no motor, CA na cabine, SO no assoalho e porta-malas, G nas terras.
- Motor 4 cilindros com bobina por cilindro: EN22 na bobina 1, EN20 na 2, EN18 na 3 e EN16 na 4.
- Traz símbolos, marcações, abreviaturas e um capítulo de como ler o diagrama de circuito.
Circuitos e sistemas cobertos
- Identificação e leitura do diagrama de circuito
- Símbolos e marcações
- Fusíveis e relés do compartimento do motor
- Fusíveis e relés da caixa interna
- Layout dos chicotes e conectores
- Pontos de aterramento
- Diagramas de circuito
- Abreviaturas
- Distribuição de fusíveis, relés e componentes elétricos (anexo)
- Limpador dianteiro
- Controle do motor (ECM) e bobinas de ignição
- Módulo de controle da carroceria
- Travamento central das portas
- Painel de instrumentos
- Iluminação do porta-malas e das portas
- Chicote do porta-malas e lanternas de placa
Por que vale a pena
- Você identifica o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- A tabela de chicote e conector com número de página economiza o tempo de garimpar o desenho.
- Fusíveis, relés e aterramentos mapeados encurtam o diagnóstico de falha de partida e de acessório.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende linha chinesa e não acha material da marca.
- Mecânico de oficina independente que pega um Geely e precisa de circuito confiável.
- Instalador de acessórios, som e rastreador que precisa de alimentação e terra corretos.
- Proprietário de EC820 ou EC825 que quer entender a elétrica do carro.
Perguntas frequentes
Serve no meu Geely EC820?
Serve. O manual é o de diagramas de circuito de EC825 e EC820 juntos, com informação válida a partir de setembro de 2010, cobrindo motor, carroceria, travamento central, painel e iluminação.
Em que idioma está?
O texto está em inglês, traduzido do original chinês. Os desenhos, os códigos de conector e as cores de fio são universais e se leem em qualquer idioma.
Traz os pontos de aterramento e a caixa de fusíveis?
Traz. Os pontos de aterramento estão nas páginas 65 a 76, os fusíveis e relés do compartimento do motor e da caixa interna têm capítulo próprio, e o anexo da página 223 traz a distribuição completa.
Como recebo o arquivo?
O link para baixar o arquivo em PDF chega no seu e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre.
