Descrição
Especificações

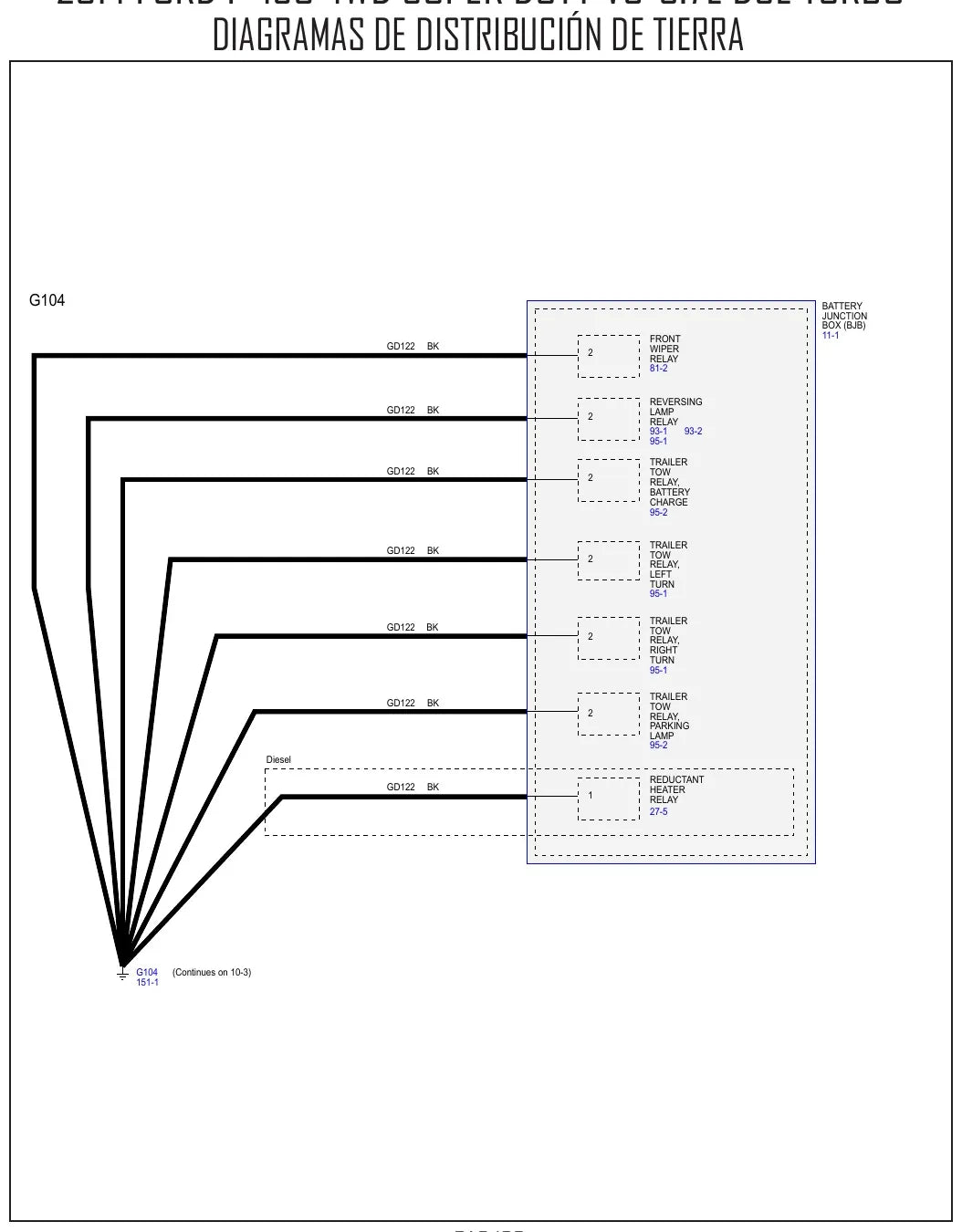

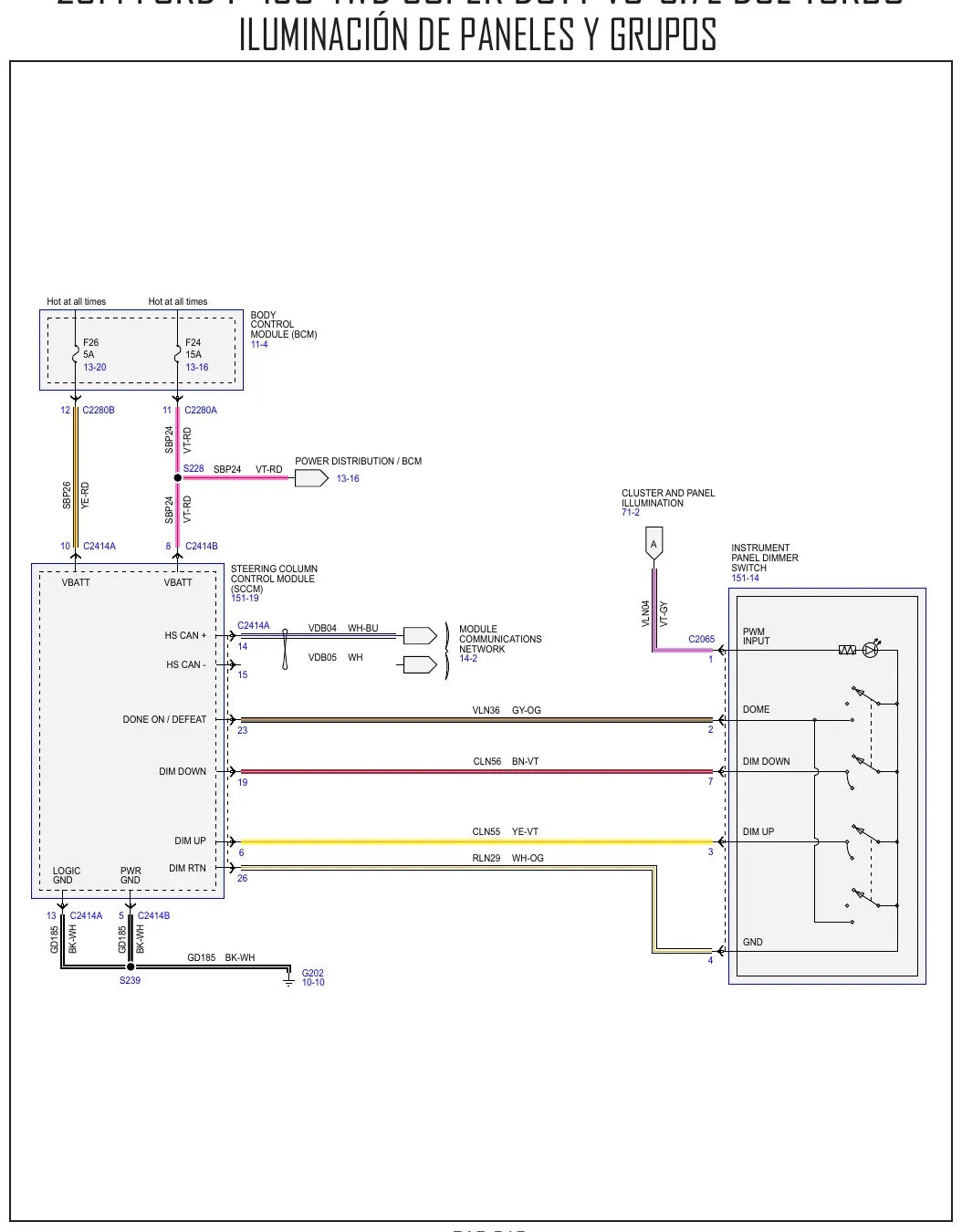

O Diagrama Elétrico do Ford F-450 Super Duty 6.7L V8 Diesel Turbo 4WD 2014 traz 40 grupos de circuitos em 301 páginas, em espanhol. As páginas já vêm marcadas por sistema: partida na 2, carga na 5, controles do motor diesel 6,7L na 8, clima automático na 26, travas elétricas na 154 e tração nas quatro rodas na 160. Além do diesel, o material inclui os circuitos do PCM da versão 6.8L V10 a gasolina, e cobre as transmissões TorqShift e TorqShift 6.
Aplicação — serve em quê
- Ford F-450 Super Duty 6.7L V8 Diesel Turbo 4WD 2014
- Super Duty 2014 com transmissão TorqShift e TorqShift 6
- Circuitos do PCM da versão 6.8L V10 a gasolina
- Super Duty 2014 com clima automático ou manual
- Super Duty 2014 com antifurto passivo PATS
- F-450 2014 com tração nas quatro rodas
Destaques deste material
- 40 grupos de circuitos em 301 páginas, com a página inicial indicada sistema por sistema.

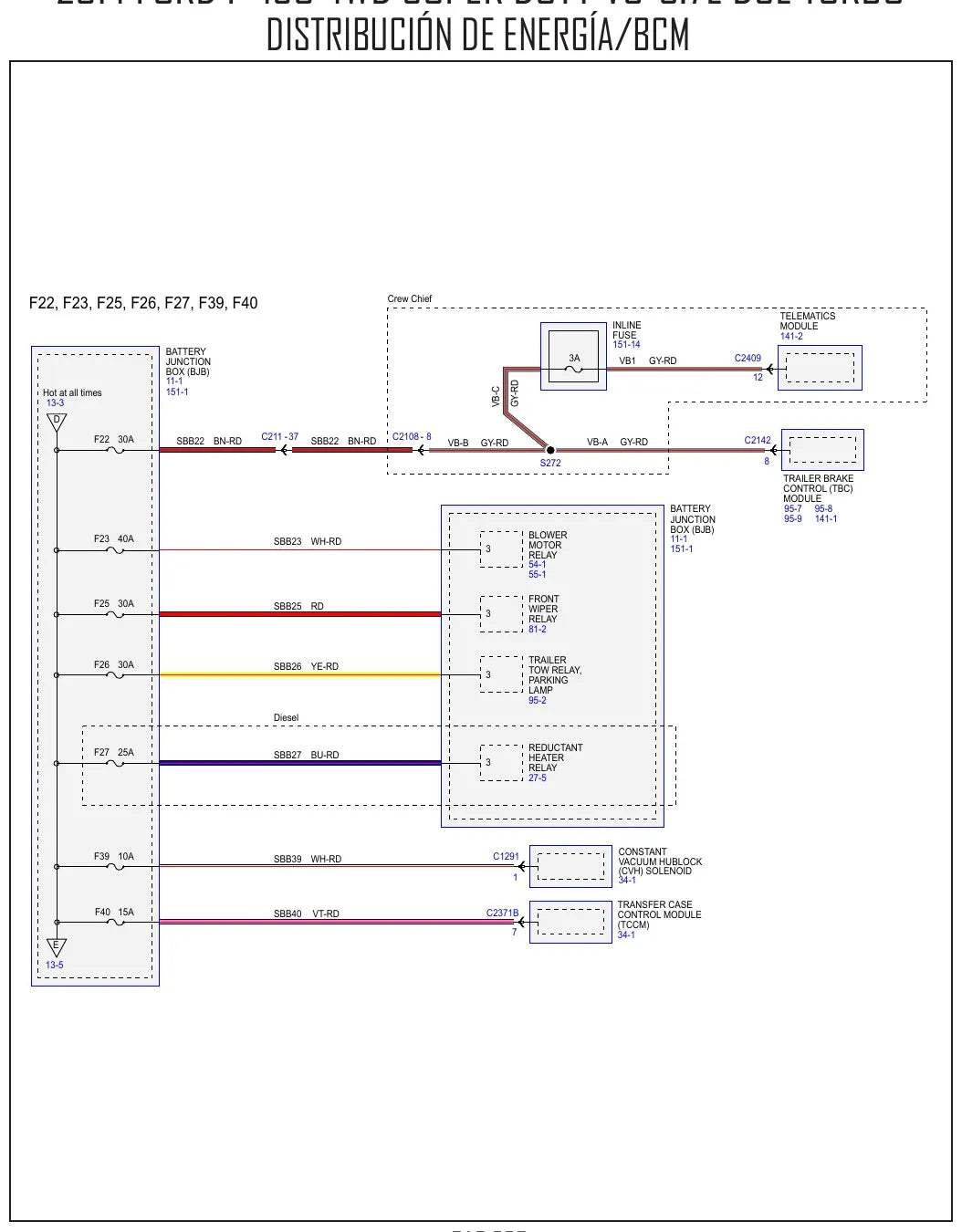

- Circuitos identificados por código, cor e conector, como CE412 YE-VT e CE426 BU-GN no conector C175E/C1368.
- Páginas dedicadas a sensores individuais: APP, CMP11, CMP21, CKP, ECT, MAF/IAT, KS1 e HO2S 11, 12, 21 e 22.

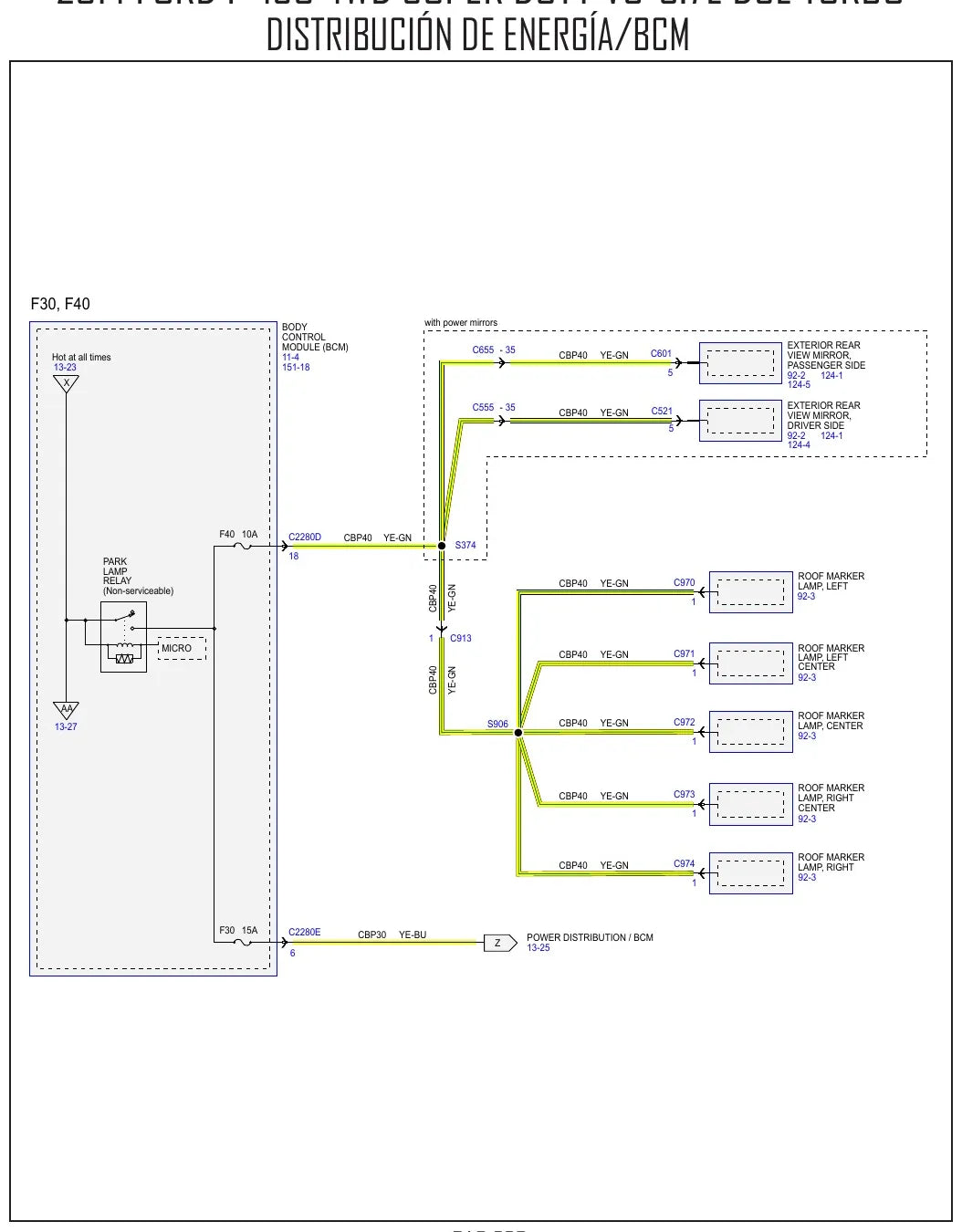

- Fusíveis do BCM identificados no esquema, como o F12 de 15 A das luzes de estribo e o F14 de 15 A das setas.
- Transmissões TorqShift e TorqShift 6 com circuitos próprios.
- Além do 6,7L diesel, traz os circuitos do PCM da versão 6.8L V10 a gasolina.
- Cobre o antifurto passivo PATS, a rede de comunicação entre módulos e o módulo do air bag.
Circuitos e sistemas cobertos
- Sistema de partida
- Sistema de carga
- Controles eletrônicos do motor diesel 6,7L
- Sensores do motor (APP, CMP, CKP, ECT, MAF/IAT, KS e HO2S)
- Controle de clima automático e manual
- Ventilador de arrefecimento
- Rede de comunicação entre módulos
- Distribuição de energia e BCM
- Faróis, faróis de neblina e luzes de circulação diurna
- Lanternas, luzes de estacionamento e luz de placa
- Setas, luz de freio e pisca-alerta
- Travas elétricas das portas e entrada remota sem chave
- Sistema antifurto passivo (PATS)
- Controles da transmissão TorqShift 6
- Sistema de tração nas quatro rodas
- Módulo do air bag
Por que vale a pena
- Você acha o fio certo pela cor, pelo código do circuito e pelo número do conector.
- Fusível, relé e aterramento localizados antes de desmontar painel de caminhonete pesada.
- Sensor a sensor com página própria, o que encurta o diagnóstico do diesel 6,7L.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende linha Ford Super Duty.
- Mecânico diesel que trabalha com o 6,7L Power Stroke.
- Oficina de caminhonete importada que precisa de esquema confiável.
- Proprietário que quer entender o circuito antes de autorizar o serviço.
Perguntas frequentes
Serve na minha F-450 2014?
Serve. O material é da F-450 Super Duty 6.7L V8 Diesel Turbo 4WD 2014 e ainda inclui os circuitos do PCM da versão 6.8L V10 a gasolina, além das transmissões TorqShift e TorqShift 6.
Em que idioma está?
Em espanhol. Os desenhos, as cores de fio, os códigos de circuito e os números de conector são universais, então a leitura é direta para quem já trabalha com esquema.
Traz os sensores do motor e os fusíveis?
Traz. Há páginas individuais para APP, CMP11, CMP21, CKP, ECT, MAF/IAT, KS1 e os quatro sensores HO2S, e os fusíveis do BCM aparecem com valor, como F12 de 15 A e F14 de 15 A.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
