Diagramas Elétricos Ford F-350 Super Duty 6.7L Diesel 2020 — 143 Páginas em PDF


Preço:
Preço promocionalR$ 60,00
4,9 · 1804 avaliações de clientes da loja
Comprar pelo WhatsApp

Descrição

Especificações

Marca
Ford
Modelo(s)
Ford Truck F-350 4WD Super Duty (2020)
Anos
2020
Motorizações
V8 6.7L Power Stroke Diesel Turbo (4WD)
Tipo de veículo
Picape
Documento
Diagramas Elétricos
Páginas
143 páginas
Idioma
Inglês
Formato
PDF digital
Referência
MX Diagrams

O Diagramas Elétricos Ford F-350 Super Duty 6.7L Diesel 2020 é a documentação técnica em PDF para diagnóstico e reparo, com 143 páginas em inglês, cobrindo Ford Truck F-350 4WD Super Duty (2020). Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão liberada das páginas que precisar.

Destaques deste material

  • Rastreamento de emendas e massas identificadas (S131, S200) para diagnóstico de falha intermitente
  • Numeração e amperagem de cada fusível da BJB (fusíveis 9/30A, 62/40A, 20/10A, 17...)

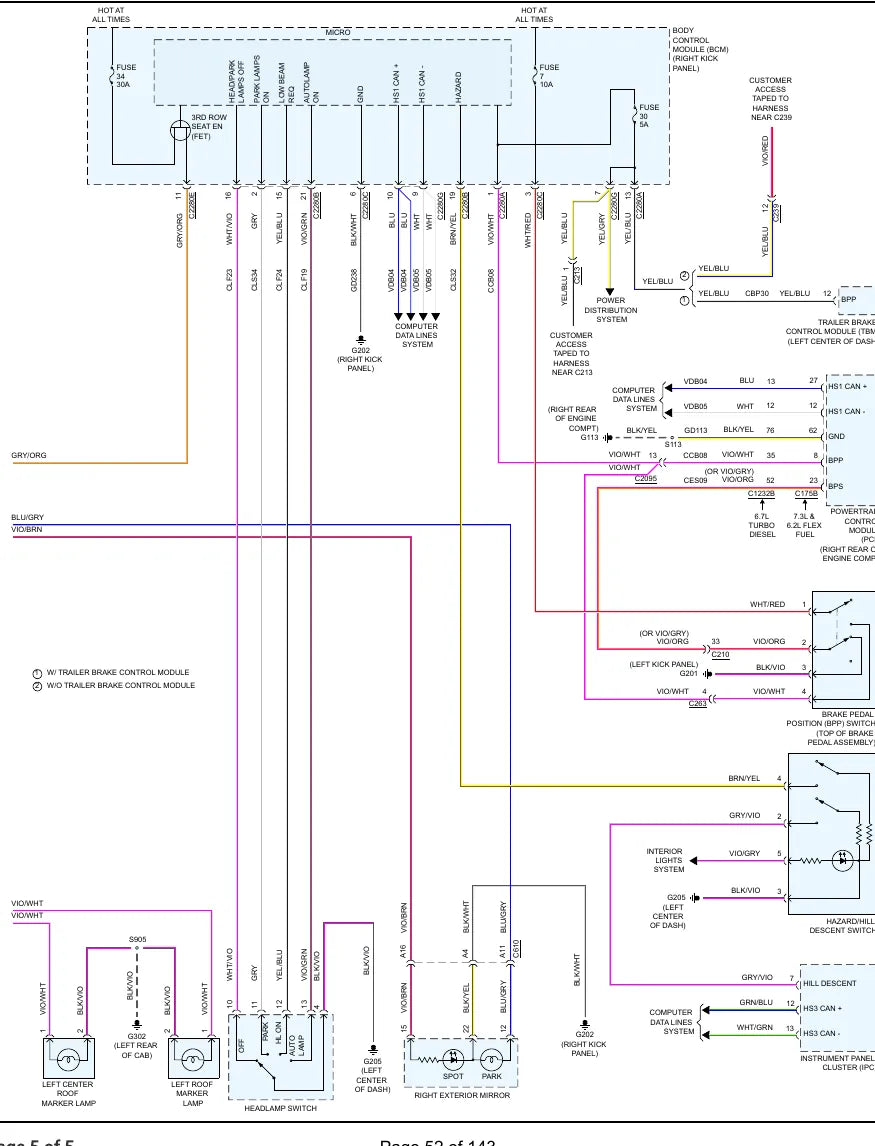

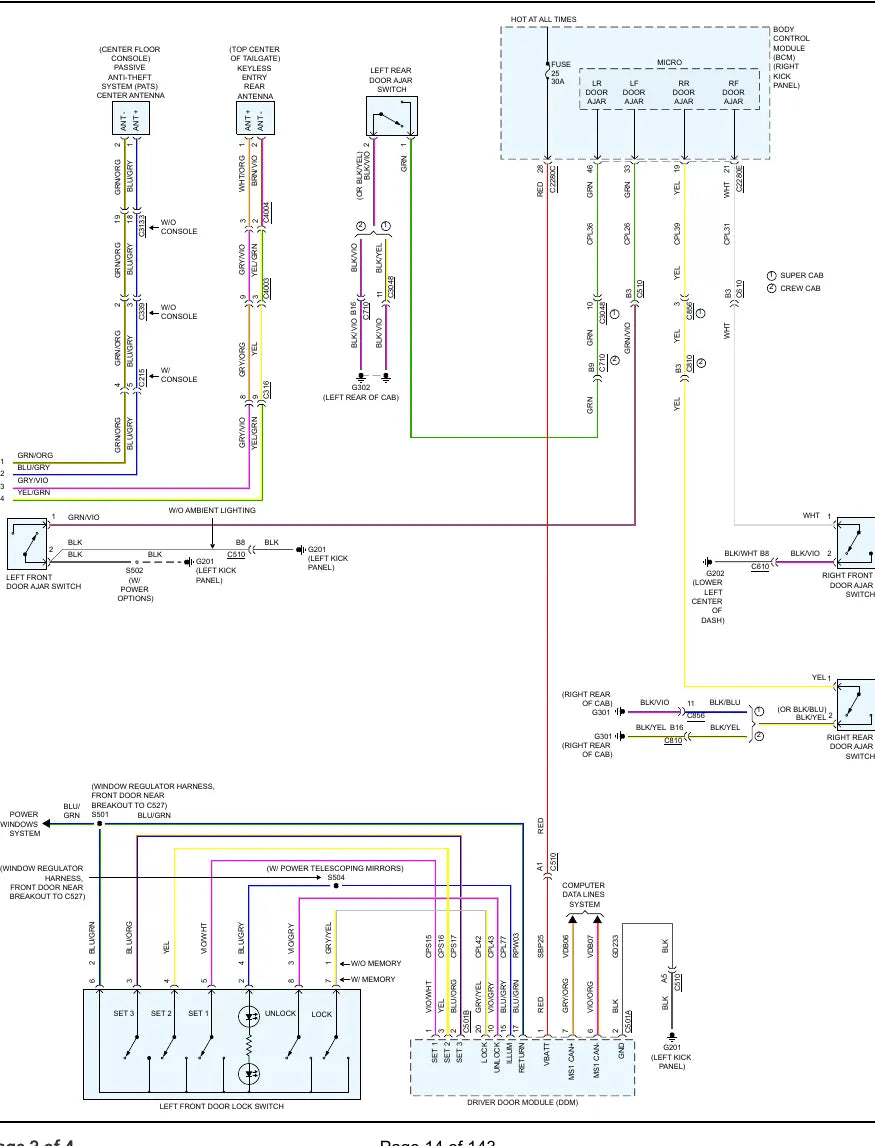

  • Diagramas coloridos em formato carta com código de cor de cada fio (VIO/GRN, WHT/ORG, BLK/GRY etc.) e número de cavidade do conector
  • Localização física descrita em cada componente (lado direito do compartimento do motor, painel lateral direito, centro do painel)
  • Traz as variantes de motorização no mesmo desenho: ramo 6.7L Turbo Diesel separado do ramo 6.2L Flex Fuel e 7.3L gasolina

Circuitos e sistemas cobertos

  • Ar-condicionado - circuito do A/C automático
  • Codificação de cores dos fios e identificação de fusíveis
  • Caixa de junção da bateria (BJB) e distribuição de energia
  • Ar-condicionado - circuito do A/C manual
  • Bancos aquecidos (elementos e controle)
  • Relés de soprador (blower) e de embreagem do compressor
  • Conectores da chicote do compartimento do motor (C1035A e afins)
  • Aquecedor elétrico PTC (bancos de resistências) do diesel 6.7L
  • Atuadores de porta da caixa de distribuição de ar
  • Sensores de temperatura do líquido de arrefecimento (ECT) 6.7L e 6.2L/7.3L
  • Módulo de controle do motor (PCM) - alimentação e aterramentos
  • Emendas e pontos de massa (S131, S200, S1013)

Referências do documento: Autor/publicador: MX Diagrams · Caixa de junção da bateria BJB · Conector C1035A · Emendas S131, S200, S1013.

Por que vale a pena

  • Evita tentativa e erro: o procedimento certo antes de desmontar o conjunto.
  • Dá autonomia para a oficina executar serviços que hoje dependem da concessionária.
  • Serve para treinar mecânico novo com material técnico de verdade.
  • Permite orçar o serviço com segurança, sabendo o que cada etapa exige.

Para quem é

  • Oficinas mecânicas e eletricistas de autos
  • Auto elétricas
  • Mecânicos autônomos
  • Retíficas e especialistas em motor

Eletricista automotivo e mecânico de diesel pesado que precisa rastrear circuito de F-250/F-350 Super Duty 2020 sem scanner de fábrica

Perguntas frequentes

Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.

O material é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita bastante o uso com tradutor.

Serve para o meu carro?
Ele cobre Ford Truck F-350 4WD Super Duty (2020) (2020). Confira o ano e a versão do seu veículo e, na dúvida, chame no WhatsApp que a gente confere junto.

Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
