Com 21 esquemas em 30 páginas em alemão, o Diagrama Elétrico BMW R 850 RT mostra a instalação elétrica de fábrica da R 850 RT (2001–2006) circuito por circuito — começando por ABS, luz de freio, lanterna traseira e chegando a display de informações ao piloto (FID) — e fecha com a legenda de 215 componentes.
A R 850 RT é a touring boxer de 848 cm³, com carenagem integral, para-brisa e malas, montada sobre a mesma base da RT de maior cilindrada. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- São 21 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 215 componentes no fim do arquivo, cada um pelo código BMW (A9003, A9020, A9118, A9190…) e pelo nome em alemão.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Circuitos separados por ano-modelo (2001–2003, 2003–2006): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, punhos aquecidos, sistema de áudio e para-brisa elétrico.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- ABS, luz de freio, lanterna traseira
- Gerenciamento do motor — saídas
- Motor de partida / alternador
- ABS, luz de freio, lanterna traseira (farol sempre aceso)

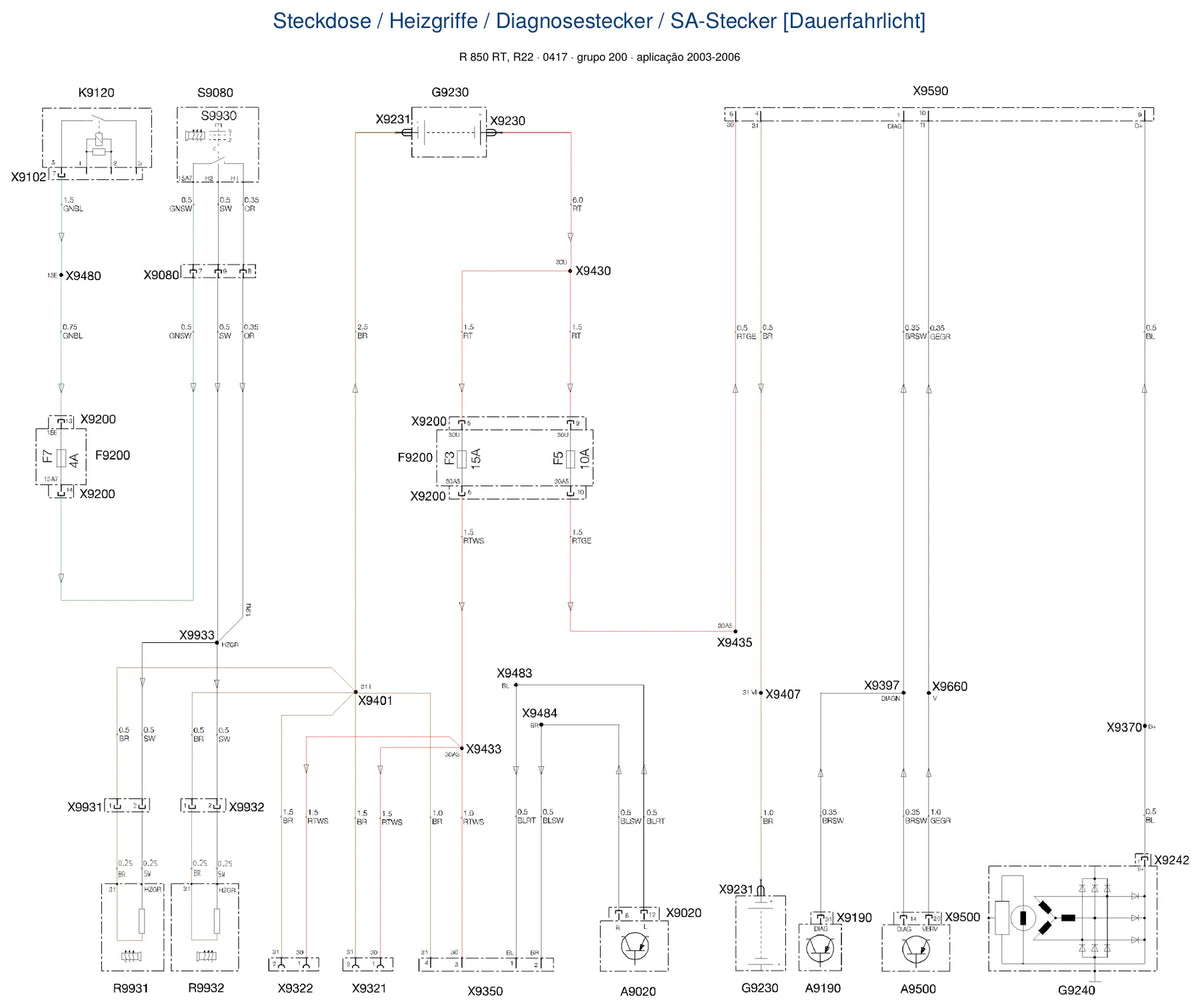

- Conector de opcionais (SA) / tomadas / punhos aquecidos
- Rádio
- Distribuição de positivo e terra, fusíveis
- Eletrônica do motor R850RT (farol sempre aceso)
- Distribuição de positivo e terra, fusíveis sem relé de alívio II (farol sempre aceso)
- Motor de partida / alternador (farol sempre aceso)
- Gerenciamento do motor — entradas
- Para-brisa
…e mais 9 circuitos e variantes no mesmo arquivo.
Por que vale a pena
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 850 RT da plataforma R22 (2001–2006), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
