Este é o Diagrama Elétrico BMW R 1150 RS (2002–2006): 21 esquemas de fiação originais em 30 páginas de PDF em português, de ABS, luz de freio, lanterna traseira a display de informações ao piloto, com 193 componentes listados na legenda.
A R 1150 RS é a sport touring boxer de 1.130 cm³, com carenagem integral e câmbio de seis marchas. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- 21 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 193 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Circuitos separados por ano-modelo (2002–2003, 2003–2006): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS e punhos aquecidos, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS, luz de freio, lanterna traseira
- Motor de partida / alternador
- Motronic com saídas
- ABS, luz de freio, lanterna traseira (farol sempre aceso / EU2)
- Conector de opcionais / tomadas / punhos aquecidos

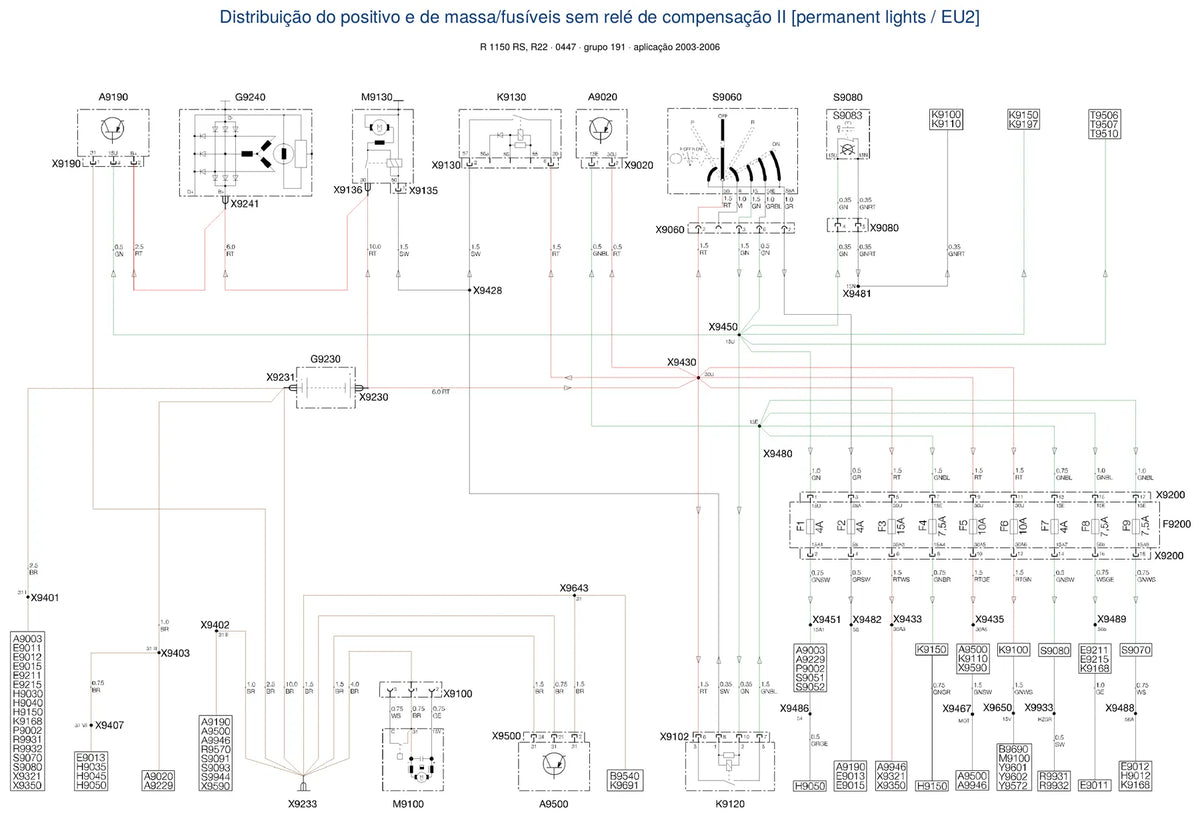

- Distribuição de positivo e terra / fusíveis sem relé de alívio II (farol sempre aceso / EU2)
- Distribuição de positivo e terra, fusíveis
- Sistema eletrônico do motor sem relé de alívio II (farol sempre aceso / EU2)
- Distribuição de positivo e terra, fusíveis com relé de alívio II (farol sempre aceso / EU2)
- Motor de partida / alternador (farol sempre aceso / EU2)
- Sistema eletrônico do motor com relé de alívio II (farol sempre aceso / EU2)
- Motronic com entradas
…e mais 9 circuitos e variantes no mesmo arquivo.
Na prática, ele serve para
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 1150 RS (2002–2006, plataforma R22). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
