Este é o Diagrama Elétrico BMW R 850 RT (plataforma 259 RT): 11 esquemas de fiação originais em 19 páginas de PDF em português, de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA), com 163 componentes listados na legenda.
A R 850 RT é a touring boxer de 848 cm³, com carenagem integral, para-brisa e malas, montada sobre a mesma base da RT de maior cilindrada. Ter o esquema certo dessa moto poupa horas de multímetro.
Destaques deste material
- São 11 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 163 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, alarme antifurto (DWA), sistema de áudio e para-brisa elétrico.
Circuitos cobertos
- Motor de partida / alternador
- Motronic com saídas
- ABS
- Iluminação com luz de freio
- Piscas com buzina

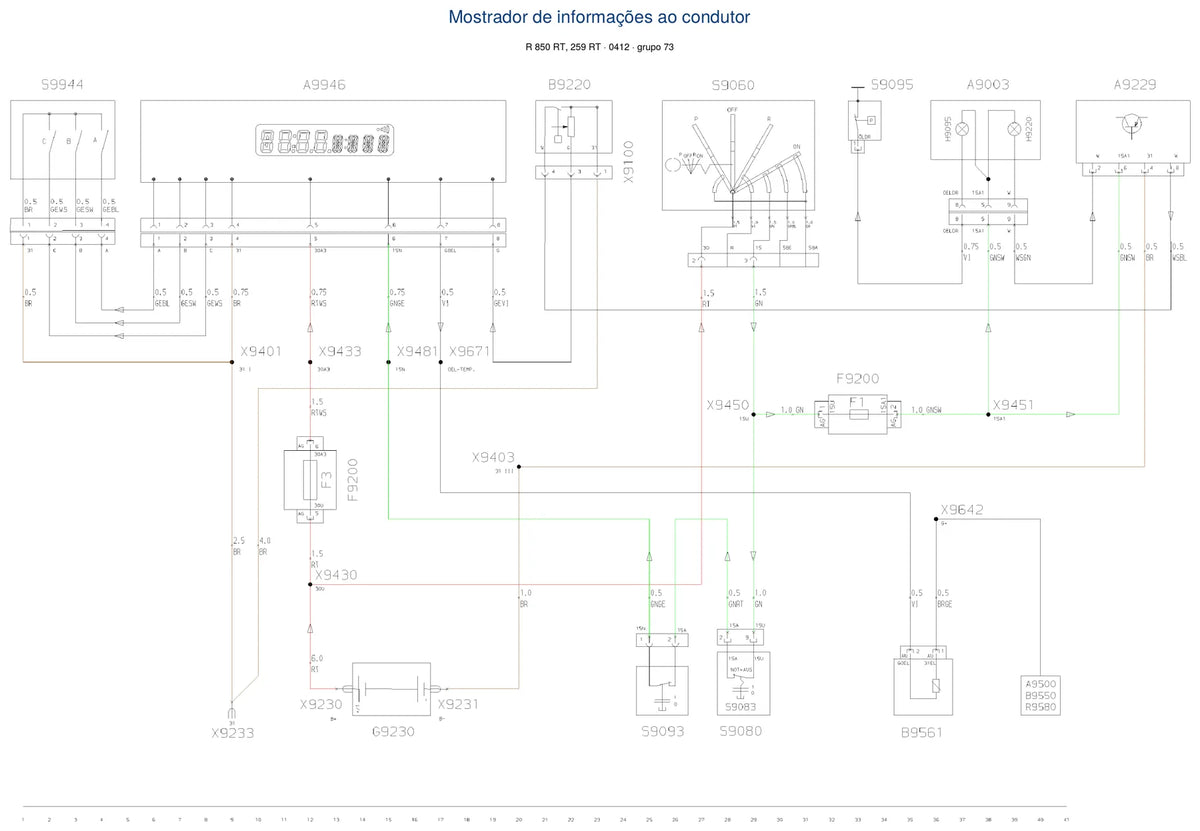

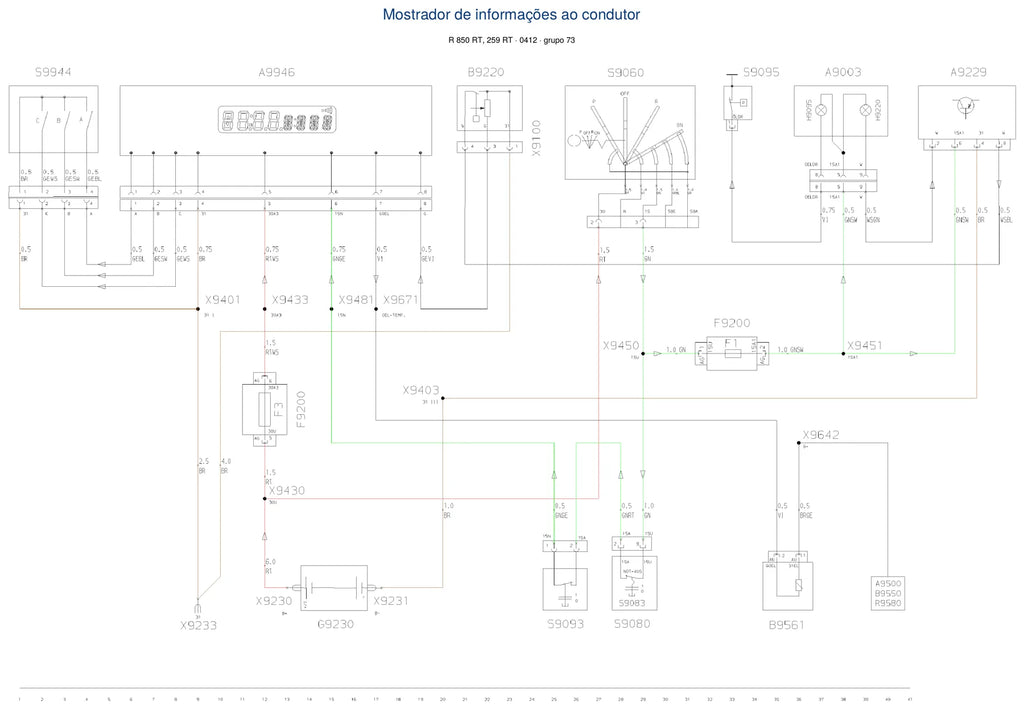

- Display de informações ao piloto
- Motronic com entradas
- Rádio
- Para-brisa
- Distribuição de positivo e terra, fusíveis
- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
Por que ter este diagrama
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 850 RT (plataforma 259 RT, plataforma 259 RT). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
