O Diagrama Elétrico BMW R 1100 RT reúne, em um PDF de 19 páginas em português, os esquemas de fiação de fábrica da touring R 1100 RT (plataforma 259 RT). São 11 diagramas separados por sistema — de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA) — e uma legenda com 163 componentes pelo código BMW.
A R 1100 RT é a touring boxer de óleo/ar com para-brisa elétrico, carenagem larga e malas integradas. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- Cada um dos 11 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 163 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Inclui os circuitos de ABS, alarme antifurto (DWA), sistema de áudio e para-brisa elétrico.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motronic com saídas
- Motor de partida / alternador
- ABS
- Motronic com entradas
- Iluminação com luz de freio

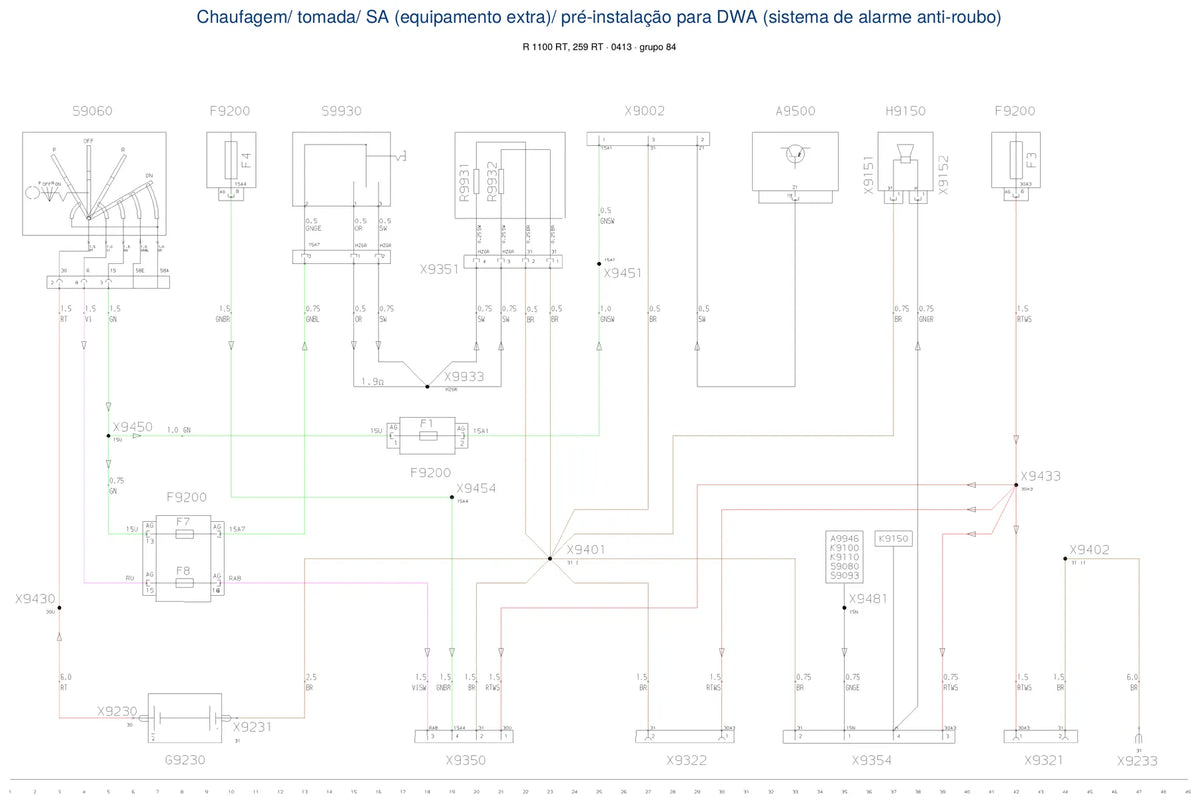

- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Rádio
- Para-brisa
- Distribuição de positivo e terra, fusíveis
- Piscas com buzina
- Display de informações ao piloto
Na prática, ele serve para
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 1100 RT da plataforma 259 RT (plataforma 259 RT), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
