Este é o Diagrama Elétrico BMW R 850 R (2002–2006): 18 esquemas de fiação originais em 27 páginas de PDF em alemão, de ABS, luz de freio, lanterna traseira a luz de freio / lanterna traseira sem ABS, com 190 componentes listados na legenda.
A R 850 R é a naked boxer de entrada da BMW, com motor de 848 cm³ e a ciclística da família R de quatro válvulas. Ter o esquema certo dessa moto poupa horas de multímetro.
Destaques deste material
- São 18 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 190 componentes no fim do arquivo, cada um pelo código BMW (A9003, A9004, A9020, A9190…) e pelo nome em alemão.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Circuitos separados por ano-modelo (2002–2003, 2003–2006): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA) e punhos aquecidos, além das versões sem ABS.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motronic — saídas
- Motor de partida / alternador
- ABS, luz de freio, lanterna traseira
- Tomada / punhos aquecidos / conector de diagnóstico / conector de opcionais (SA) (farol sempre aceso)

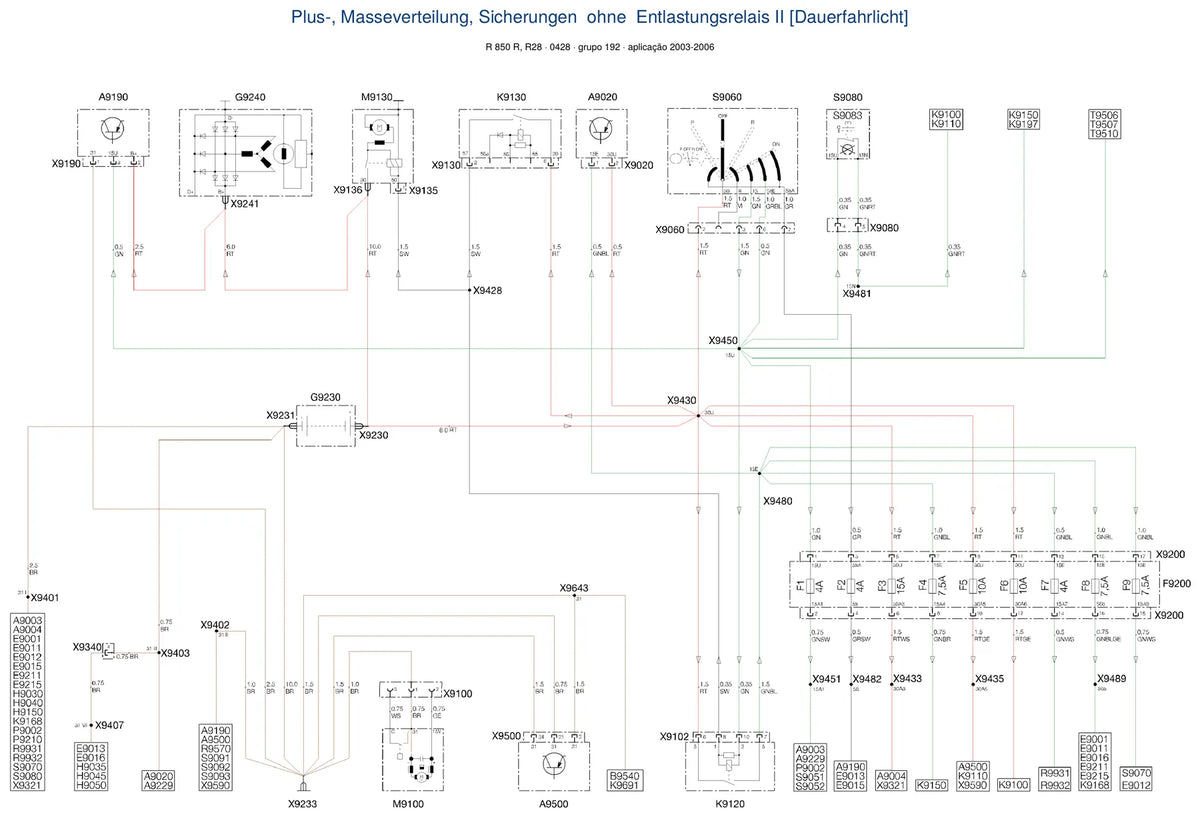

- Distribuição de positivo e terra, fusíveis sem relé de alívio II (farol sempre aceso)
- Motor de partida / alternador (farol sempre aceso)
- ABS, luz de freio, lanterna traseira (farol sempre aceso)
- Iluminação (farol sempre aceso)
- Motronic — entradas
- Eletrônica do motor R850R (farol sempre aceso)
- Distribuição de positivo e terra, fusíveis
- Tomada / punhos aquecidos / instrumentos / conector de opcionais (SA) (DWA)
…e mais 6 circuitos e variantes no mesmo arquivo.
Por que vale a pena
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 850 R (2002–2006, plataforma R28). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
