O Diagrama Elétrico BMW R 1150 R Rockster reúne, em um PDF de 21 páginas em português, os esquemas de fiação de fábrica da naked R 1150 R Rockster (plataforma R28). São 12 diagramas separados por sistema — de ABS, luz de freio, lanterna traseira a painel de instrumentos sem ABS — e uma legenda com 184 componentes pelo código BMW.
A R 1150 R Rockster é a variação de visual radical da R 1150 R, com faróis assimétricos e acabamento esportivo. Ter o esquema certo dessa moto poupa horas de multímetro.
Destaques deste material
- 12 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 184 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS e punhos aquecidos, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Sistema eletrônico do motor sem relé de alívio II K9121
- ABS, luz de freio, lanterna traseira
- Motor de partida / alternador
- Tomada / punhos aquecidos / conector de diagnóstico / conector SA
- Distribuição de positivo e terra / fusíveis sem relé de alívio II
- Painel de instrumentos sem ABS
- Painel de instrumentos com ABS
- Luz de freio / lanterna traseira sem ABS
- Piscas com buzina

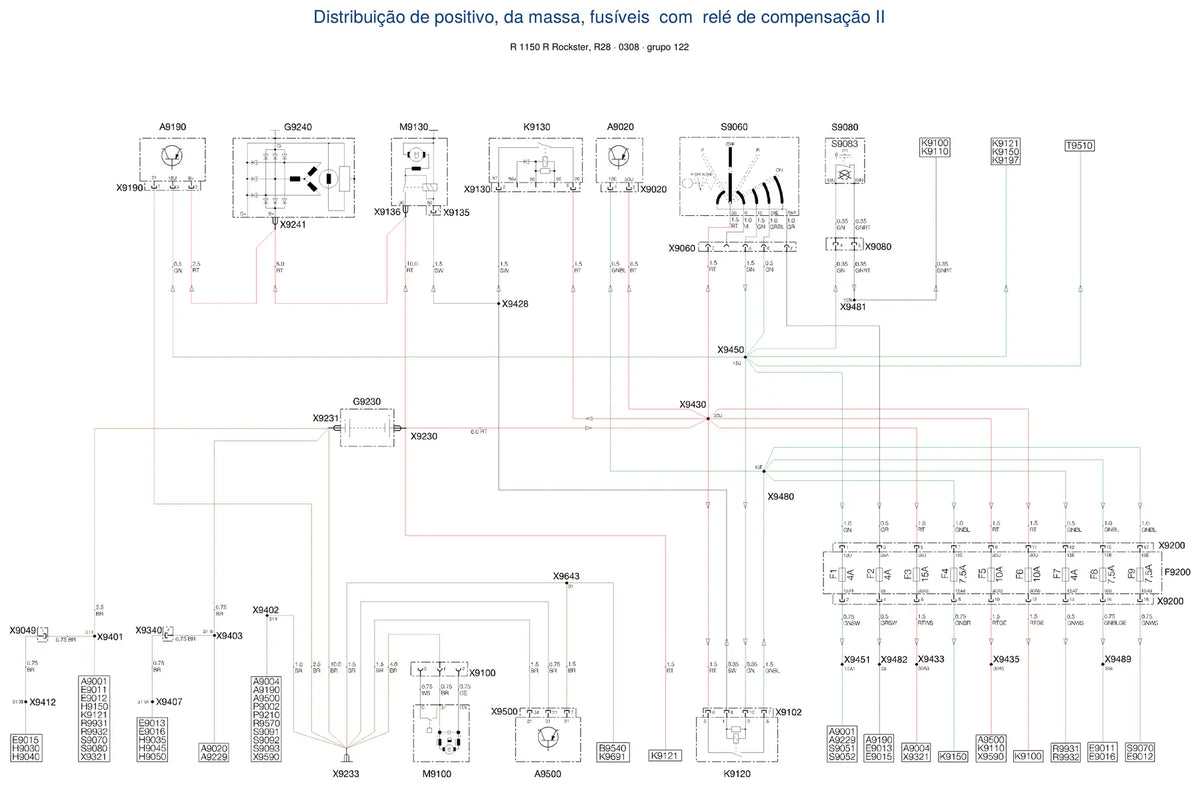

- Distribuição de positivo e terra, fusíveis com relé de alívio II
- Iluminação
Na prática, ele serve para
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 1150 R Rockster (plataforma R28, plataforma R28). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
