Este é o Diagrama Elétrico BMW R 850 R (plataforma 259R): 8 esquemas de fiação originais em 15 páginas de PDF em português, de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA), com 141 componentes listados na legenda.
A R 850 R é a naked boxer de entrada da BMW, com motor de 848 cm³ e a ciclística da família R de quatro válvulas. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 8 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 141 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motronic com saídas
- ABS
- Motor de partida / alternador
- Distribuição de positivo e terra, fusíveis
- Motronic com entradas
- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Piscas com buzina

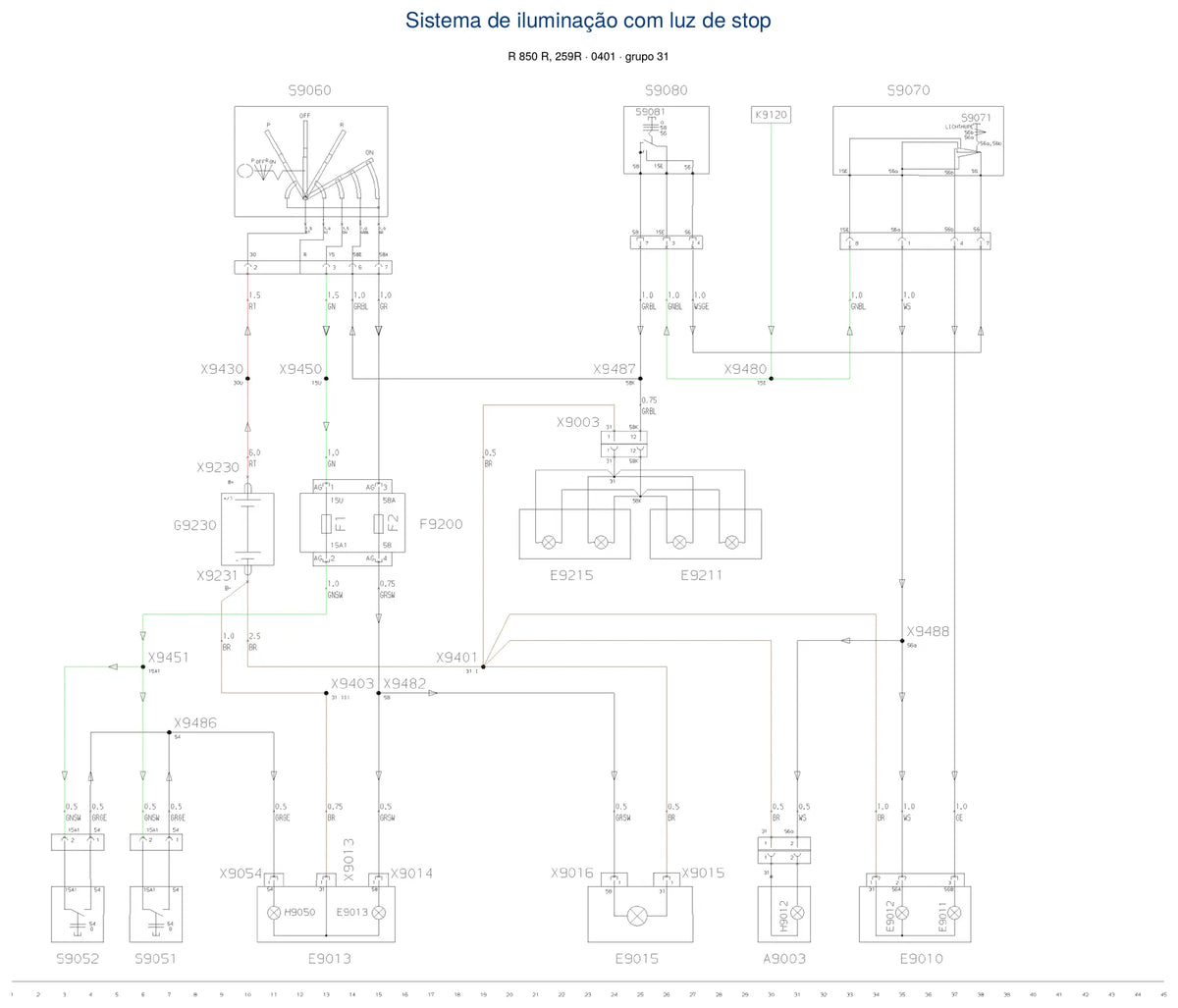

- Iluminação com luz de freio
Por que ter este diagrama
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 850 R (plataforma 259R, plataforma 259R). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
