Com 8 esquemas em 15 páginas em português, o Diagrama Elétrico BMW R 1100 R mostra a instalação elétrica de fábrica da R 1100 R (plataforma 259R) circuito por circuito — começando por ABS e chegando a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA) — e fecha com a legenda de 142 componentes.
A R 1100 R é a naked boxer clássica dos anos 1990, com motor de óleo/ar de 1.085 cm³ e suspensão Telelever. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- Cada um dos 8 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 142 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motronic com saídas
- Motor de partida / alternador
- ABS
- Distribuição de positivo e terra, fusíveis

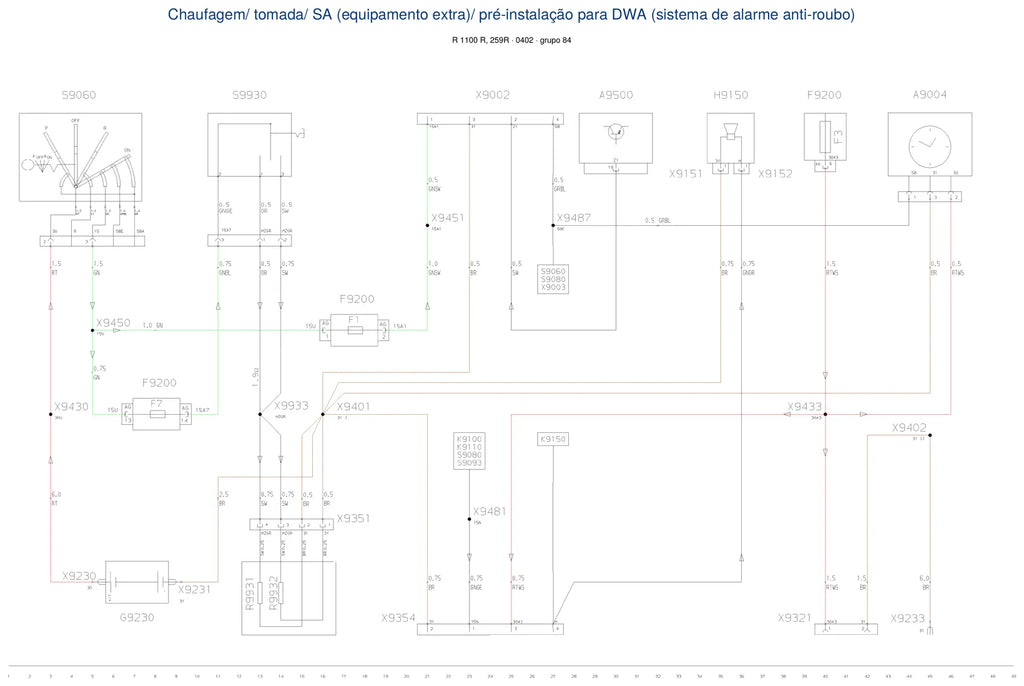

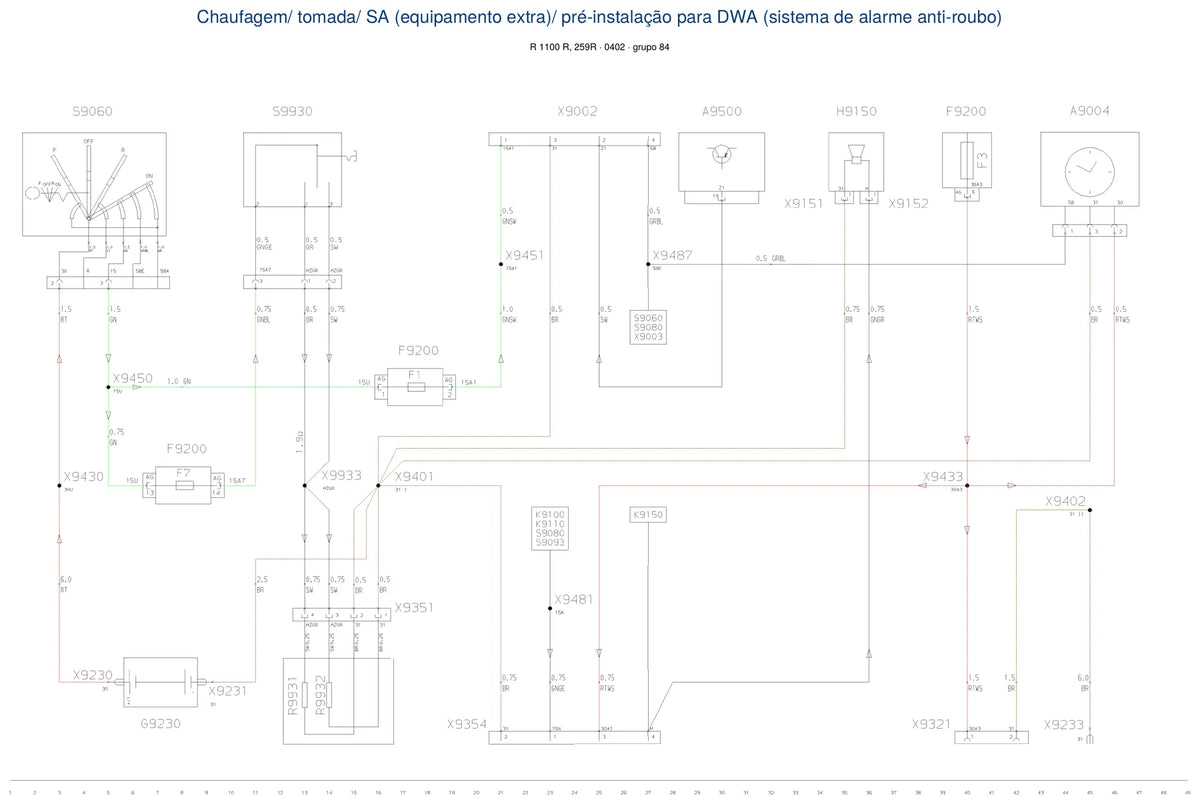

- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Motronic com entradas
- Piscas com buzina
- Iluminação com luz de freio
Por que ter este diagrama
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 1100 R (plataforma 259R, plataforma 259R). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
