O Diagrama Elétrico BMW R 850 GS reúne, em um PDF de 16 páginas em português, os esquemas de fiação de fábrica da trail R 850 GS (plataforma 259E). São 9 diagramas separados por sistema — de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA) — e uma legenda com 144 componentes pelo código BMW.
A R 850 GS é a versão de 848 cm³ da trail boxer de quatro válvulas, com o mesmo chassi e a mesma instalação elétrica da R 1100 GS. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- Cada um dos 9 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 144 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- ABS
- Motronic com saídas
- Motor de partida / alternador
- Piscas com buzina
- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)

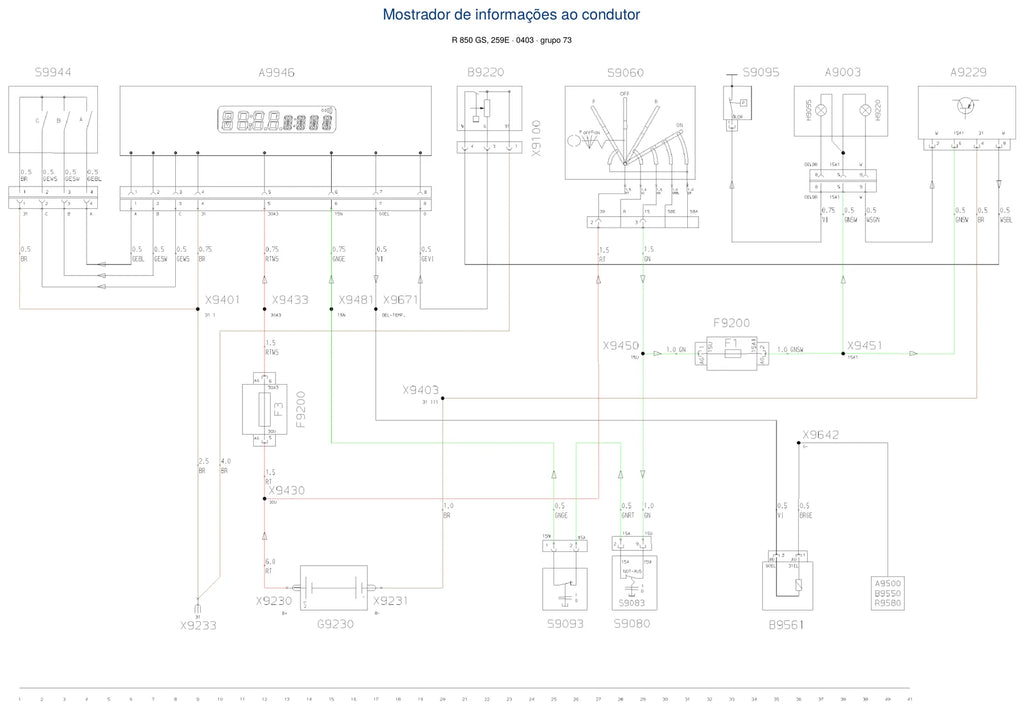

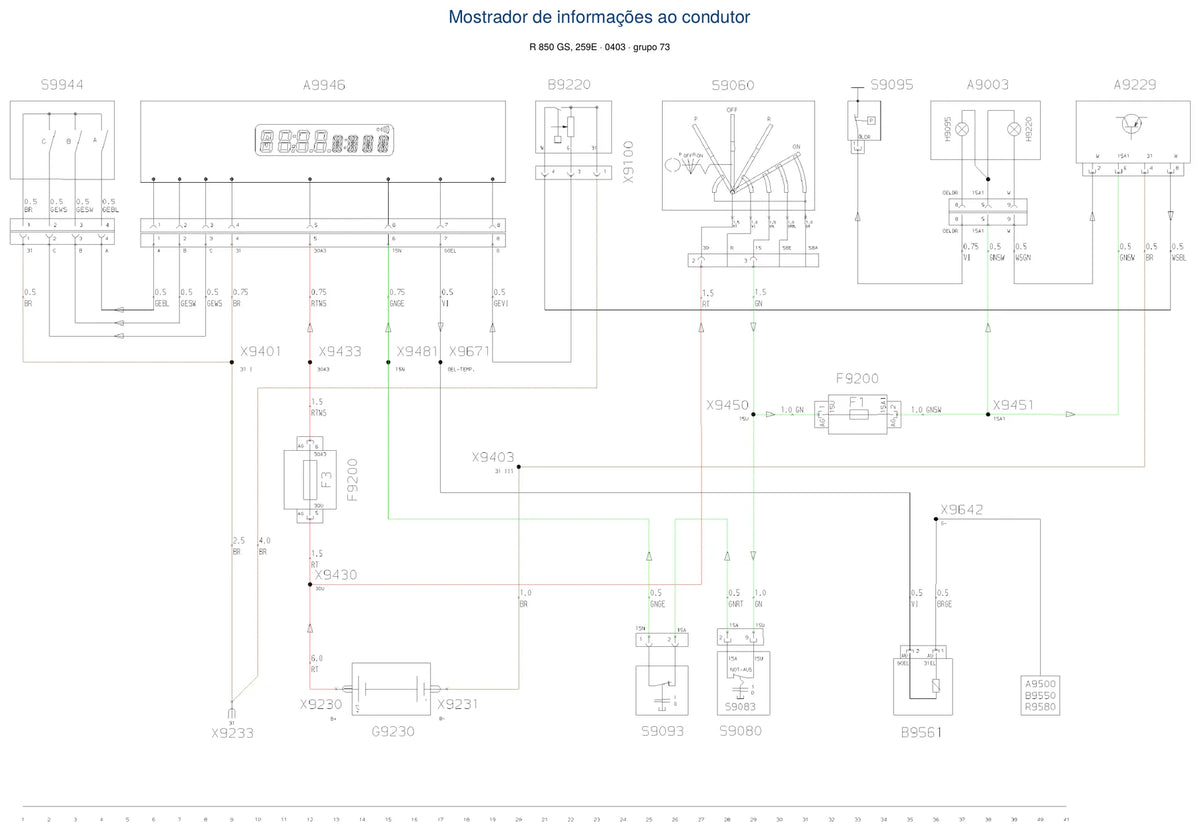

- Display de informações ao piloto
- Iluminação com luz de freio
- Distribuição de positivo e terra, fusíveis
- Motronic com entradas
Por que vale a pena
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 850 GS (plataforma 259E, plataforma 259E). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
