O Diagrama Elétrico BMW R 1100 GS reúne, em um PDF de 16 páginas em português, os esquemas de fiação de fábrica da trail R 1100 GS (plataforma 259E). São 9 diagramas separados por sistema — de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA) — e uma legenda com 144 componentes pelo código BMW.
A R 1100 GS marcou a estreia do boxer de quatro válvulas na linha GS, com garfo Telelever e opção de ABS. Quem mexe na parte elétrica dela sabe o valor de um esquema confiável.
Destaques deste material
- 9 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 144 componentes no fim do arquivo, com código e nome — por exemplo A9003 – Painel das luzes de controlo, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motor de partida / alternador
- Motronic com saídas
- ABS
- Display de informações ao piloto
- Piscas com buzina
- Distribuição de positivo e terra, fusíveis
- Iluminação com luz de freio

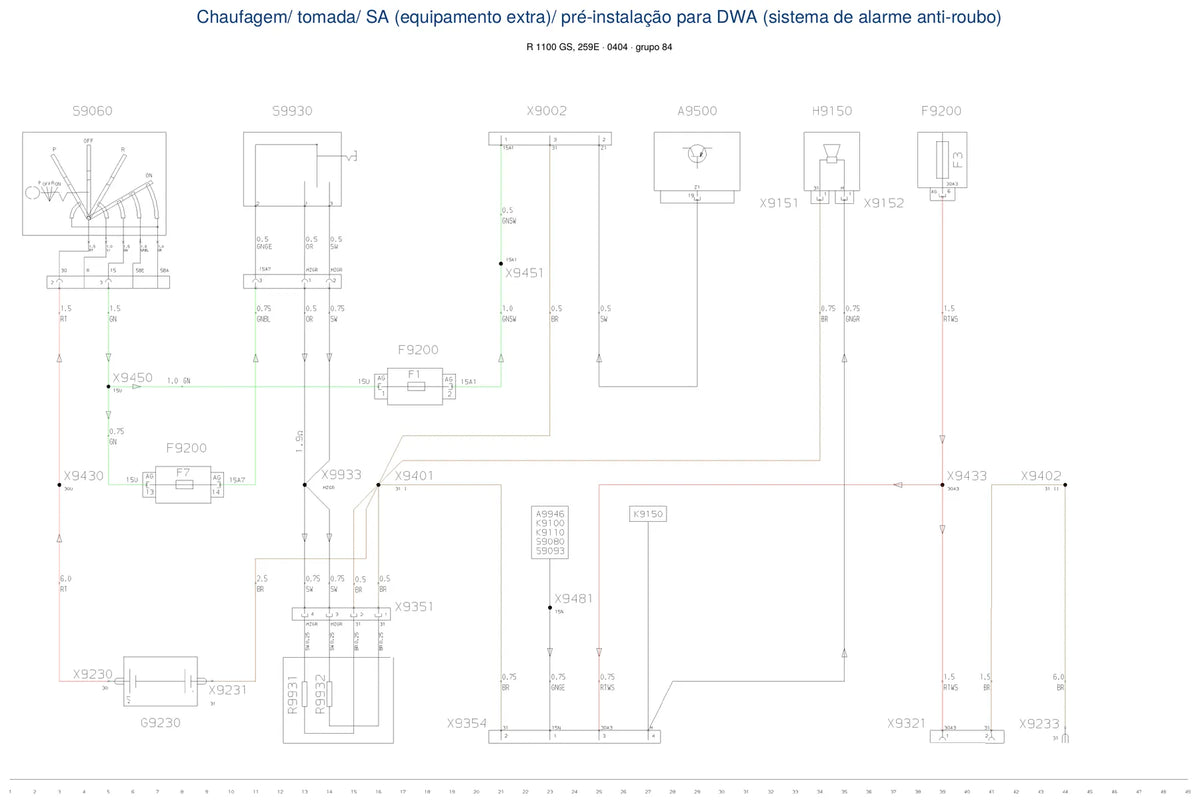

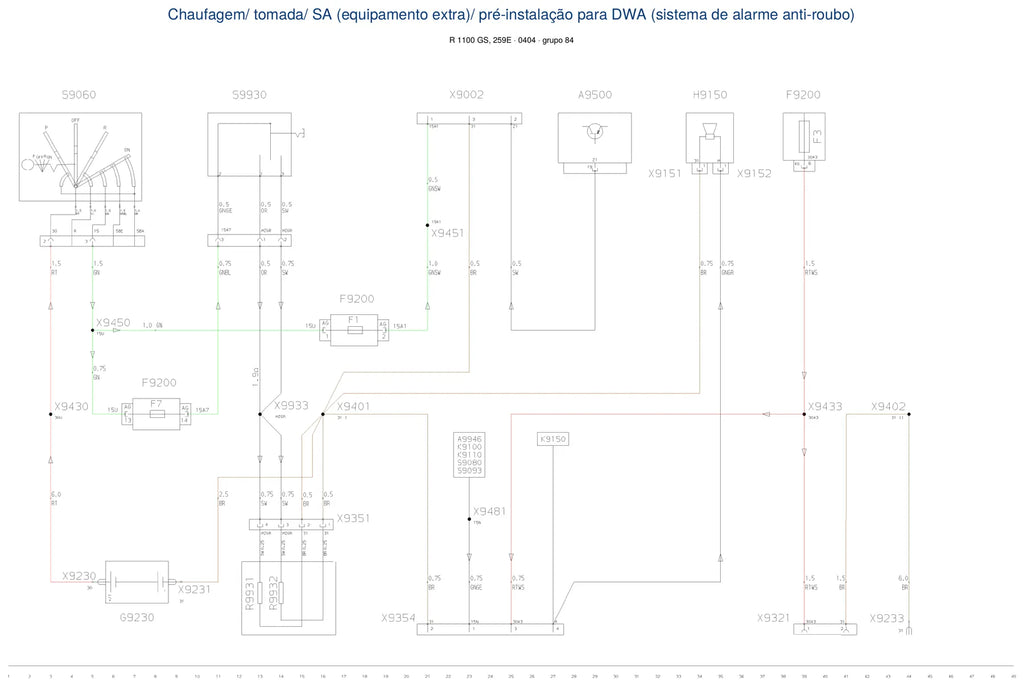

- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Motronic com entradas
Por que vale a pena
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 1100 GS (plataforma 259E, plataforma 259E). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
