Descrição
Especificações
Este é o Diagrama Elétrico BMW R 850 C (plataforma 259C): 8 esquemas de fiação originais em 16 páginas de PDF em português, de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA), com 150 componentes listados na legenda.
A R 850 C é a custom de 848 cm³ da família 259C, irmã menor da R 1200 C, com o mesmo estilo e a mesma eletrônica básica. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- 8 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 150 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motor de partida / alternador
- ABS
- Motronic com saídas
- Piscas com buzina

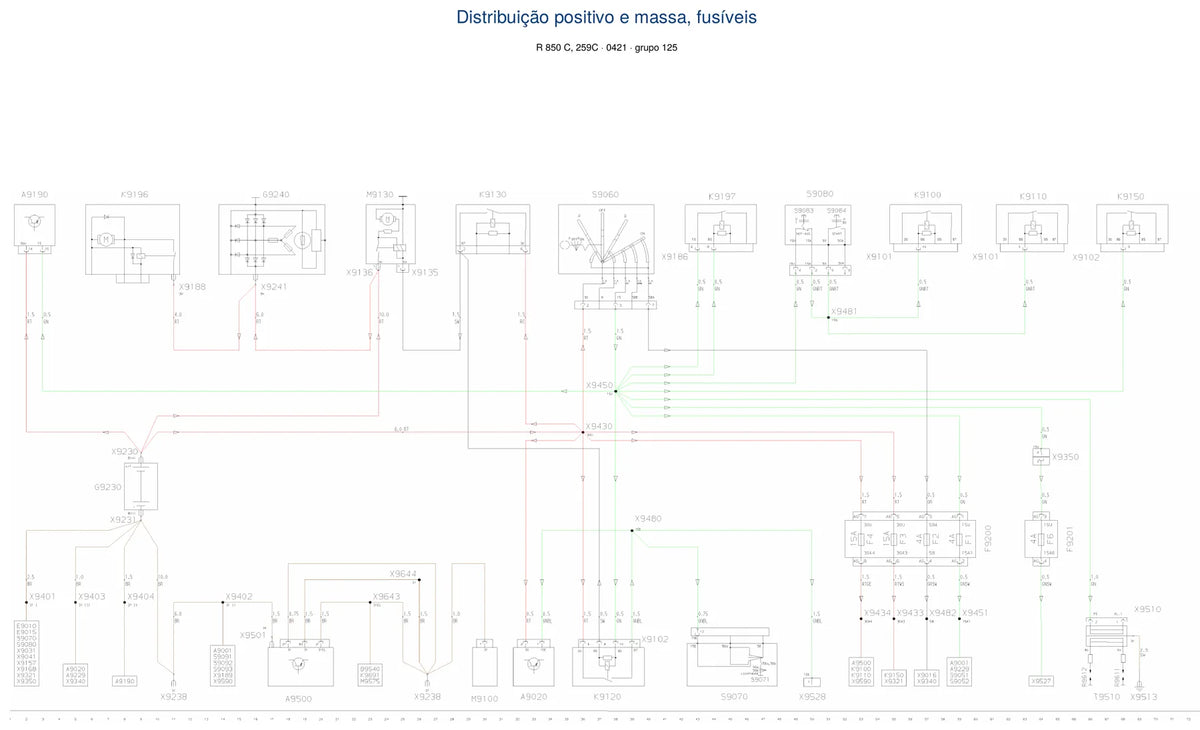

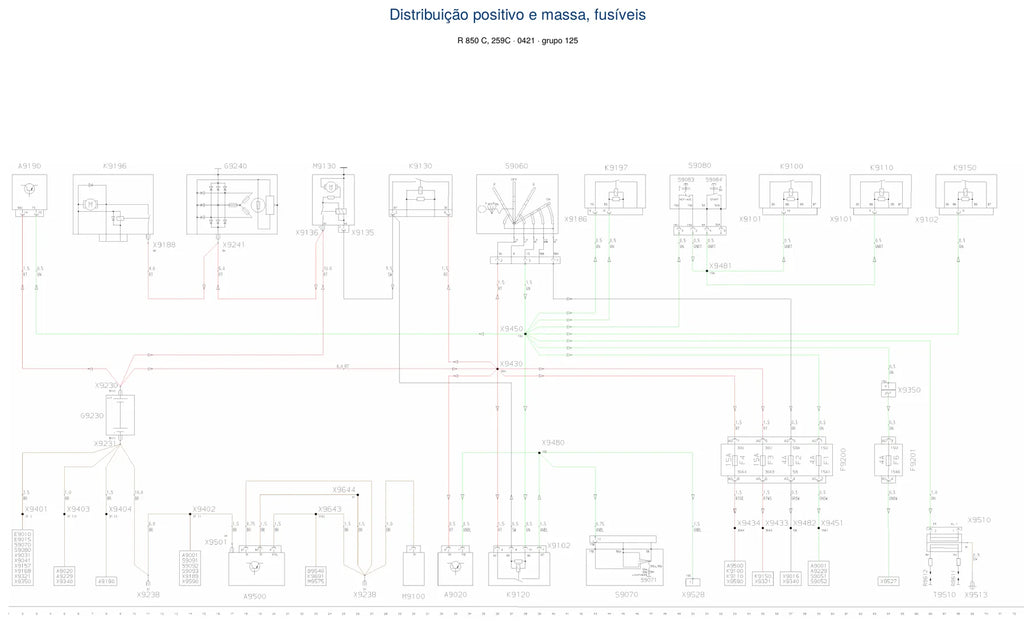

- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Distribuição de positivo e terra, fusíveis
- Iluminação com luz de freio
- Motronic com entradas
Na prática, ele serve para
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a R 850 C plataforma 259C (plataforma 259C), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
Produtos relacionados
- Diagrama Elétrico BMW R 1200 C Independent (259C)
- Diagrama Elétrico BMW R 1200 C (259C)
- Manuais de Serviço Motos BMW — todos os modelos de 1994 a 2016
Garantias e suporte
- Entrega digital imediata após a confirmação do pagamento.
- Arquivo em PDF, compatível com computador, celular e tablet, e pode ser impresso.
- Perdeu o arquivo? Reenviamos sem custo.
- Dúvidas antes da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
