Este é o Diagrama Elétrico BMW R 1200 C (plataforma 259C): 8 esquemas de fiação originais em 16 páginas de PDF em português, de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA), com 150 componentes listados na legenda.
A R 1200 C é a custom boxer da BMW, famosa pelo motor de 1.170 cm³ exposto e pelo encosto de garupa que vira bagageiro. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 8 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 150 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS
- Motronic com saídas
- Motor de partida / alternador
- Motronic com entradas
- Iluminação com luz de freio

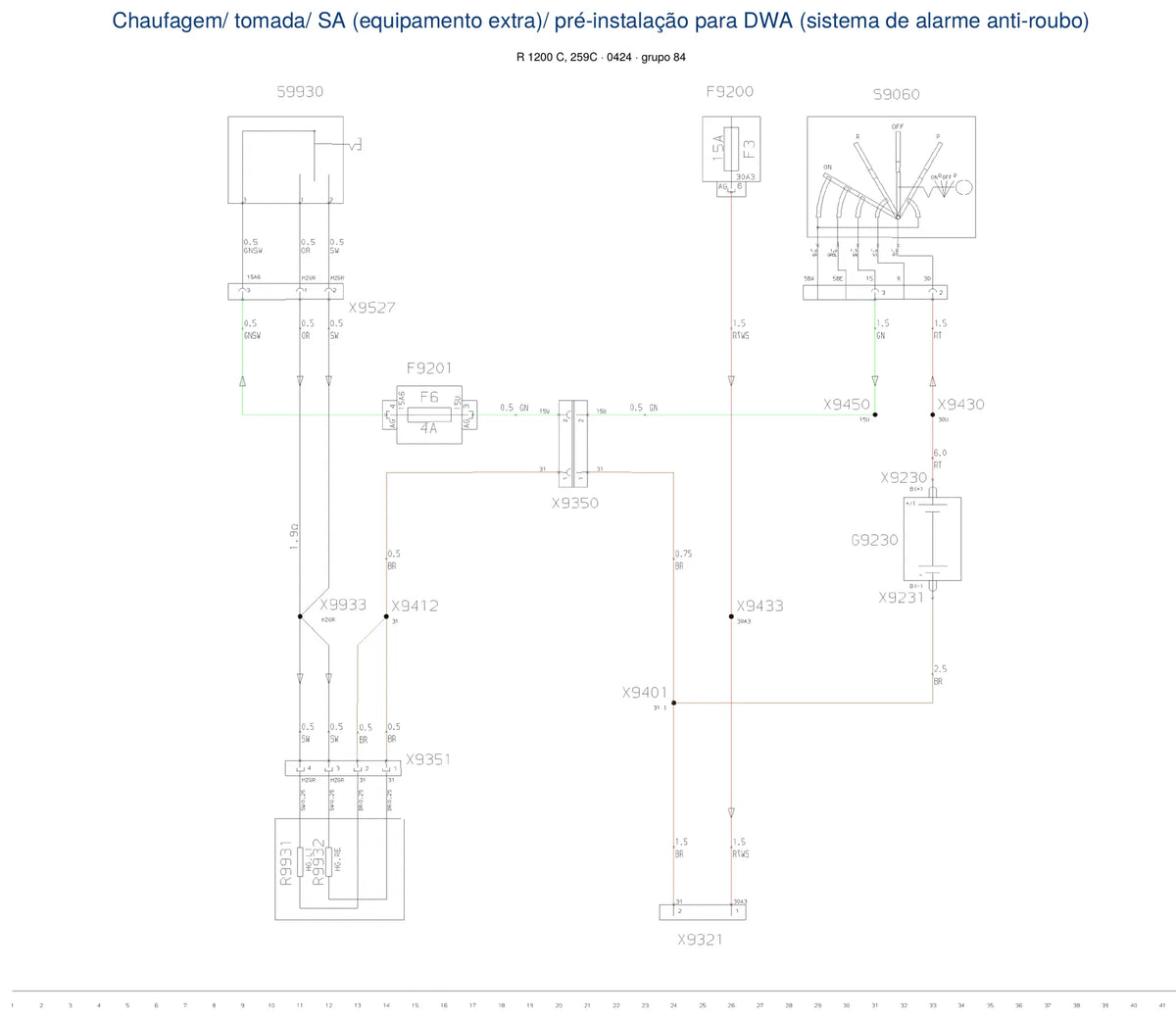

- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
- Distribuição de positivo e terra, fusíveis
- Piscas com buzina
Por que vale a pena
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW R 1200 C (plataforma 259C, plataforma 259C). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
