Este é o Diagrama Elétrico BMW R 1200 C Independent (plataforma 259C): 8 esquemas de fiação originais em 16 páginas de PDF em português, de ABS a aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA), com 150 componentes listados na legenda.
A R 1200 C Independent é a versão de banco solo da R 1200 C, com rodas de liga leve e visual mais limpo. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- São 8 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 150 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- ABS
- Motronic com saídas
- Motor de partida / alternador
- Piscas com buzina
- Distribuição de positivo e terra, fusíveis
- Motronic com entradas

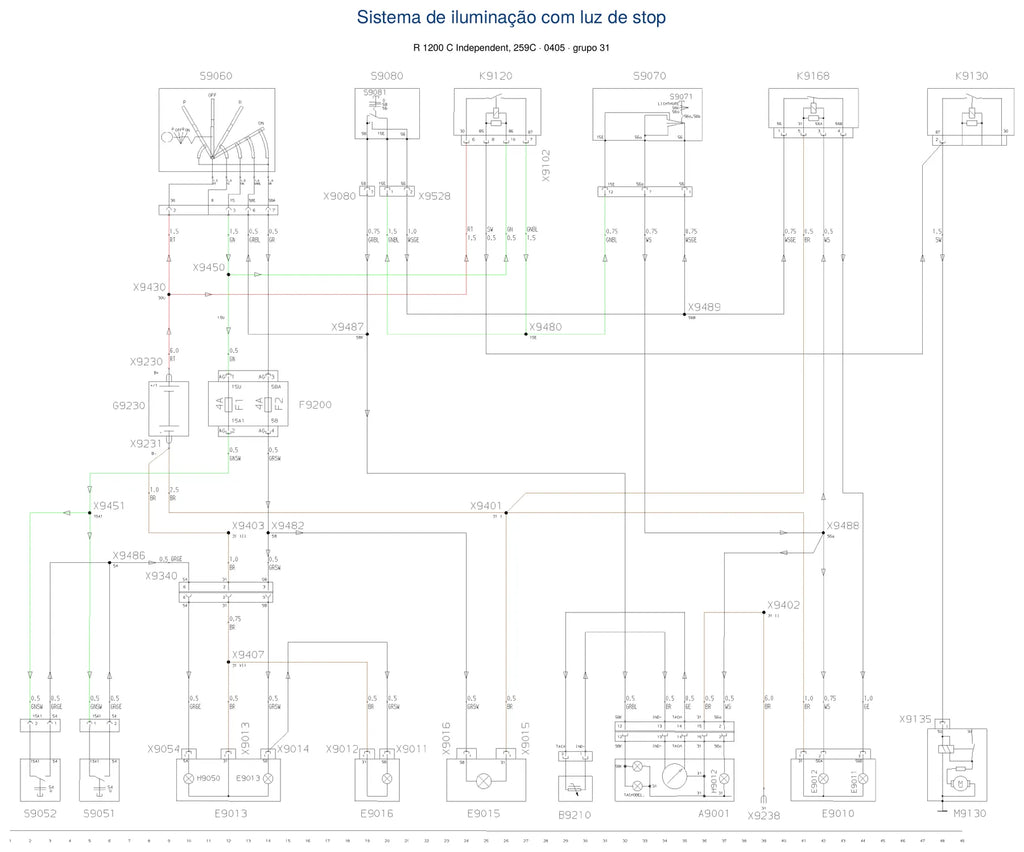

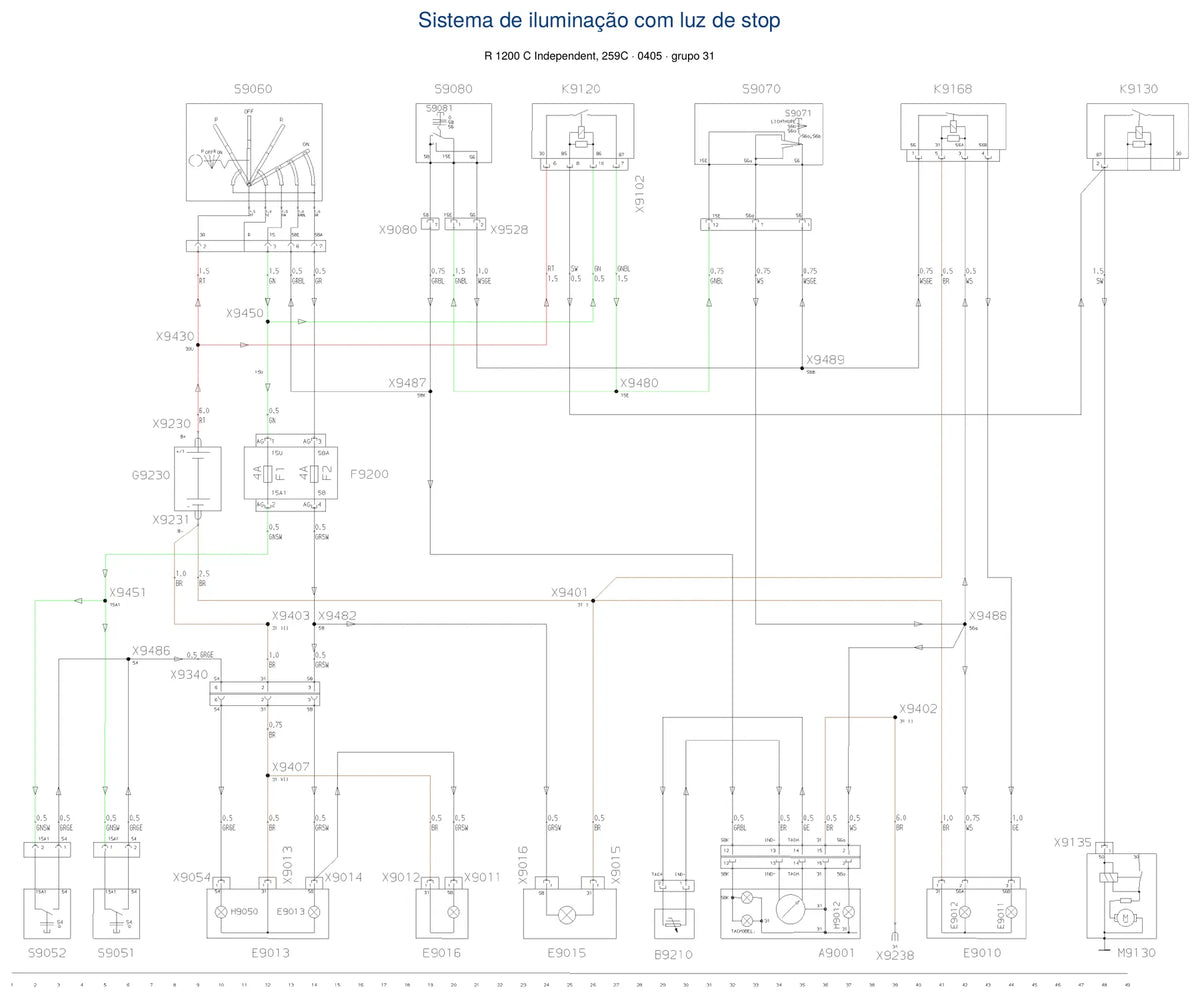

- Iluminação com luz de freio
- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
Na prática, ele serve para
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 1200 C Independent da plataforma 259C (plataforma 259C), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
