Com 25 esquemas em 34 páginas em português, o Diagrama Elétrico BMW R 1200 GS Adventure mostra a instalação elétrica de fábrica da R 1200 GS Adventure (2006 em diante) circuito por circuito — começando por ABS / painel de instrumentos e chegando a painel de instrumentos / computador de bordo sem ABS — e fecha com a legenda de 181 componentes.
A R 1200 GS Adventure (K25) é a versão de longa distância da GS, com tanque de 33 litros, protetores e suspensão de curso maior. Ter o esquema certo dessa moto poupa horas de multímetro.
Destaques deste material
- Cada um dos 25 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 181 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Circuitos separados por ano-modelo (2006, 2007 em diante): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), punhos aquecidos, farol de neblina e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Circuitos cobertos
- ABS / painel de instrumentos / computador de bordo
- Motor de partida / alternador
- ABS / painel de instrumentos

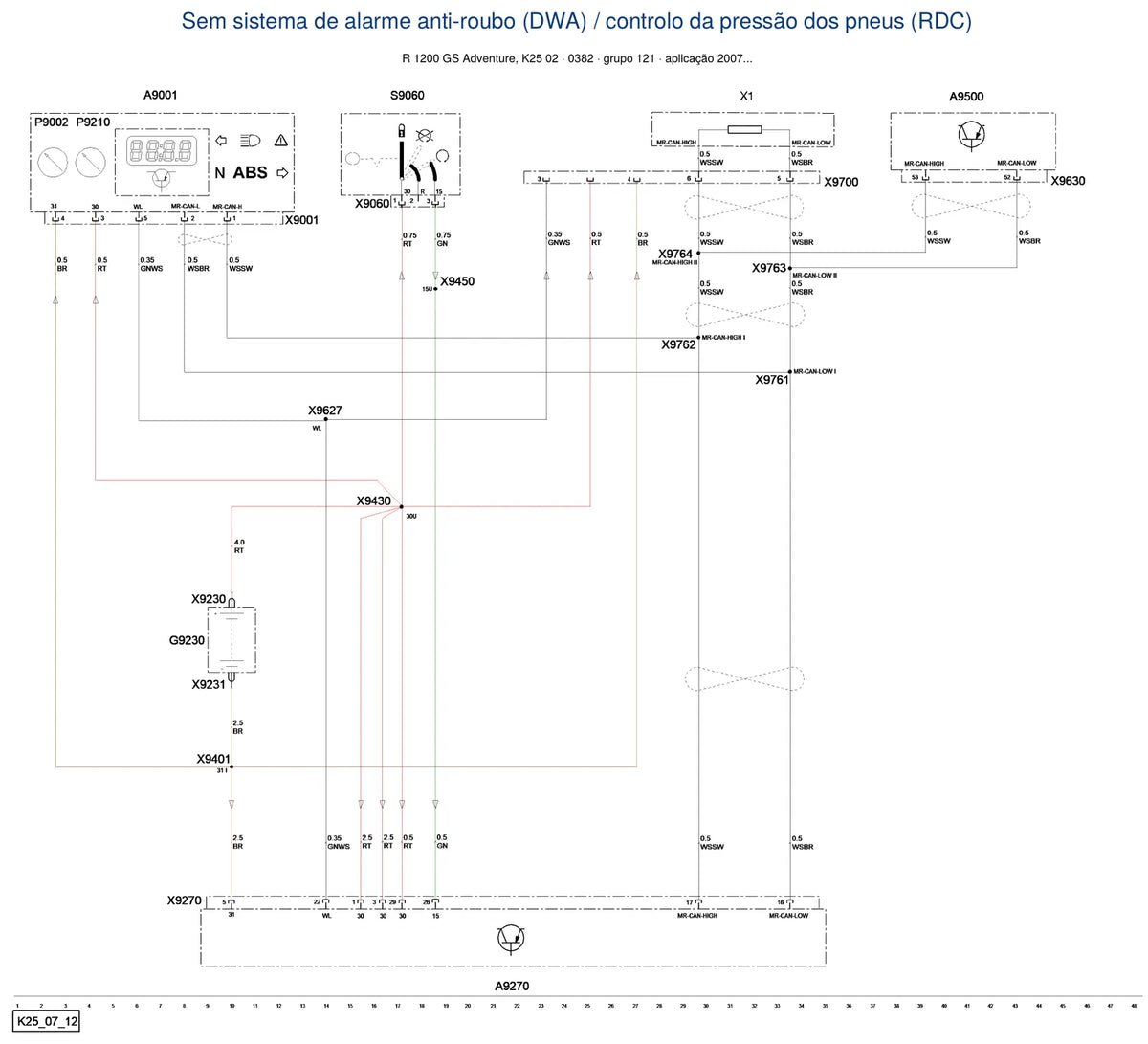

- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
- Tomada / conector de diagnóstico / SZ / SA / punhos aquecidos
- Sem alarme antifurto (DWA)
- Sistema eletrônico do motor
- Iluminação / piscas / buzina
- Distribuição de positivo e terra
- Farol de neblina
- Iluminação / piscas / buzina sem ABS
- Iluminação / piscas / buzina com ABS
…e mais 4 circuitos e variantes no mesmo arquivo.
Na prática, ele serve para
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 1200 GS Adventure da plataforma K25 02 (2006 em diante), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
