Descrição
Especificações
Este é o Diagrama Elétrico BMW R 1200 GS (2004 em diante): 25 esquemas de fiação originais em 34 páginas de PDF em português, de ABS / painel de instrumentos a painel de instrumentos / computador de bordo sem ABS, com 187 componentes listados na legenda.
A R 1200 GS de primeira geração (K25) estreou o boxer de 1.170 cm³ refrigerado a ar e óleo, mais leve e mais potente que a R 1150 GS. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- São 25 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 187 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9006 – Computador de bordo (BC), A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Circuitos separados por ano-modelo (2004–2005, 2004–2006, 2006, 2007 em diante): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), monitor de pressão dos pneus (RDC), punhos aquecidos, farol de neblina e computador de bordo, além das versões sem ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS / painel de instrumentos
- Motor de partida / alternador
- ABS / painel de instrumentos / computador de bordo
- Farol de neblina
- Iluminação / piscas / buzina com ABS
- Distribuição de positivo e terra
- Iluminação / piscas / buzina
- Sem alarme antifurto (DWA)
- Tomada / punhos aquecidos / conector de diagnóstico / conector SZ
- Sistema eletrônico do motor
- Iluminação / piscas / buzina sem ABS

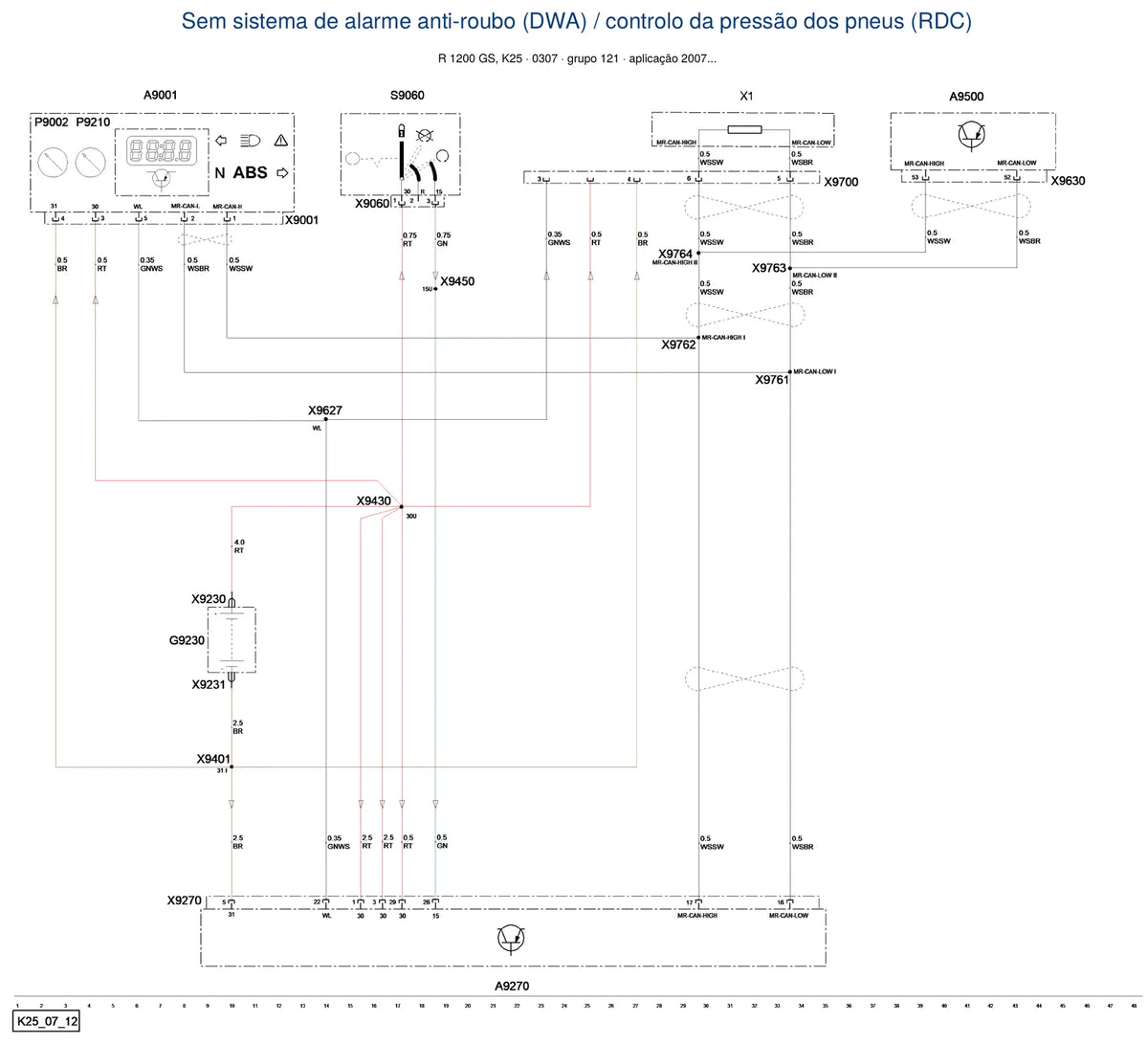

- Sem alarme antifurto (DWA) / monitor de pressão dos pneus (RDC)
…e mais 10 circuitos e variantes no mesmo arquivo.
Por que vale a pena
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Ele cobre a R 1200 GS plataforma K25 (2004 em diante), incluindo as variações de ano e de opcionais. Para ter certeza, mande o número do chassi no WhatsApp antes da compra.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
Produtos relacionados
- Manual de Serviço BMW R 1200 GS 2004 a 2016
- Diagrama Elétrico BMW R 1150 GS Adventure (R21, 2000–2006)
- Manuais de Serviço Motos BMW — todos os modelos de 1994 a 2016
Garantias e suporte
- Download liberado assim que o pagamento é aprovado.
- Arquivo em PDF, compatível com computador, celular e tablet, e pode ser impresso.
- Perdeu o arquivo? Reenviamos sem custo.
- Dúvidas antes da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
