O Diagrama Elétrico BMW R 1150 R reúne, em um PDF de 29 páginas em alemão, os esquemas de fiação de fábrica da naked R 1150 R (2001–2006). São 20 diagramas separados por sistema — de ABS, luz de freio, lanterna traseira a luz de freio / lanterna traseira sem ABS — e uma legenda com 197 componentes pelo código BMW.
A R 1150 R é a naked boxer de 1.130 cm³, com câmbio de seis marchas e opção de ABS integral nas versões mais novas. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- 20 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 197 componentes no fim do arquivo, cada um pelo código BMW (A9003, A9004, A9020, A9190…) e pelo nome em alemão.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Circuitos separados por ano-modelo (2001–2003, 2003–2006): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA) e punhos aquecidos, além das versões sem ABS.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS, luz de freio, lanterna traseira
- Motor de partida / alternador
- Motronic — saídas
- Motronic — entradas
- Distribuição de positivo e terra, fusíveis

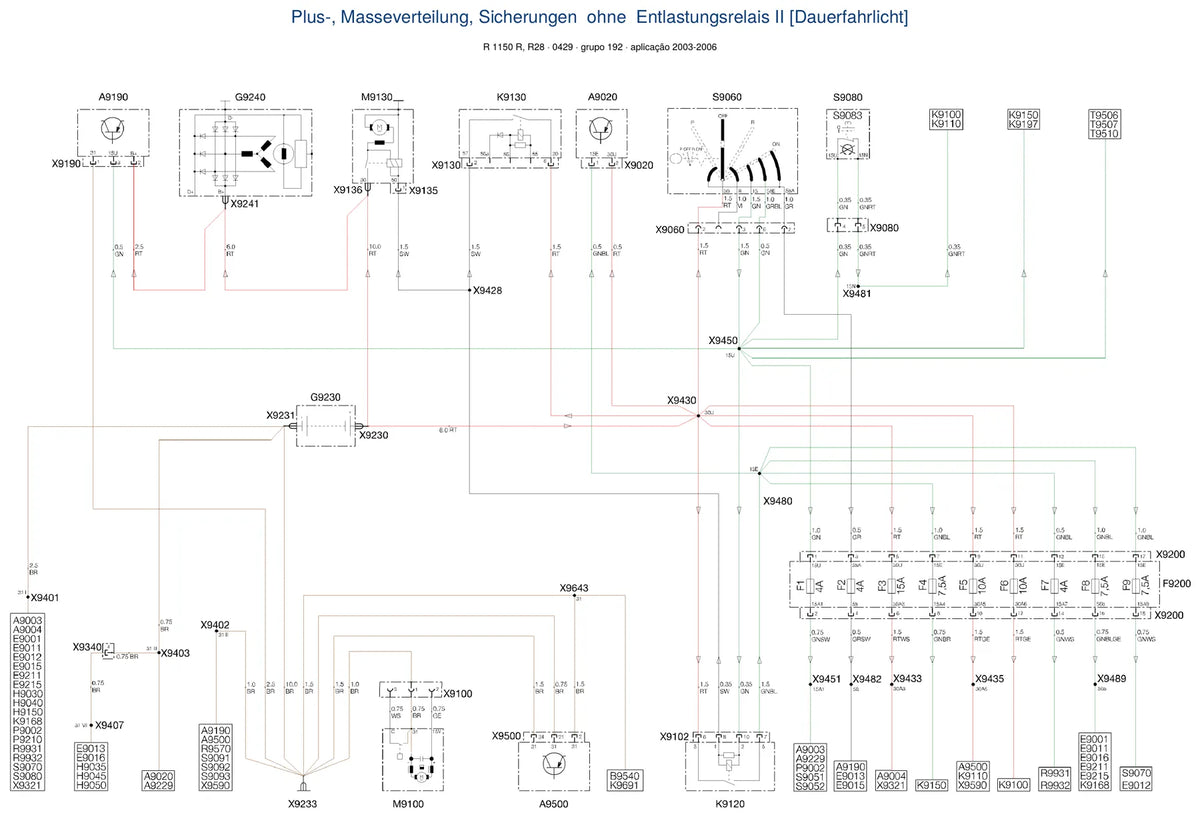

- Distribuição de positivo e terra, fusíveis sem relé de alívio II (farol sempre aceso)
- Motor de partida / alternador (farol sempre aceso)
- Tomada / punhos aquecidos / instrumentos / conector de opcionais (SA) (DWA)
- Distribuição de positivo e terra, fusíveis com relé de alívio II (farol sempre aceso)
- Eletrônica do motor com relé de alívio II (farol sempre aceso / EU2)
- ABS, luz de freio, lanterna traseira (farol sempre aceso)
- Eletrônica do motor sem relé de alívio II (farol sempre aceso / EU2)
…e mais 8 circuitos e variantes no mesmo arquivo.
Por que vale a pena
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma R 1150 R da plataforma R28 (2001–2006), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
