Com 11 esquemas em 19 páginas em português, o Diagrama Elétrico BMW K 1200 RS mostra a instalação elétrica de fábrica da K 1200 RS (plataforma K589 96RS1) circuito por circuito — começando por ABS e chegando a painel de instrumentos — e fecha com a legenda de 180 componentes.
A K 1200 RS é a sport touring de quatro cilindros da série K com quadro de alumínio, Telelever na frente e Paralever atrás. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- 11 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 180 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Inclui os circuitos de ABS e alarme antifurto (DWA).
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motor de partida / alternador
- ABS
- Motronic com saídas
- Iluminação com luz de freio

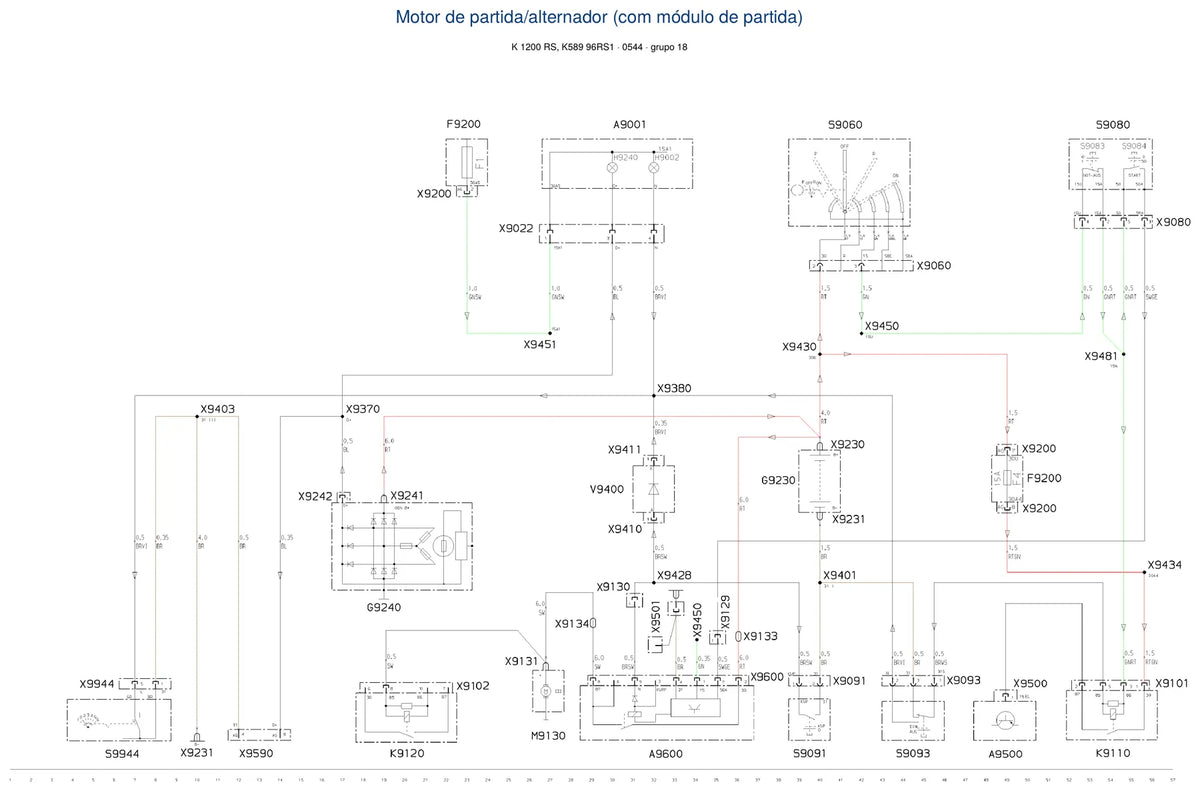

- Motor de partida / alternador (com módulo de partida)
- Piscas com buzina
- Distribuição de positivo e terra, fusíveis
- Distribuição de positivo e terra, fusíveis com módulo de partida
- Motronic com entradas
- Painel de instrumentos
- Aquecimento / tomada / opcionais (SA) / pré-instalação do alarme (DWA)
Por que ter este diagrama
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW K 1200 RS (plataforma K589 96RS1, plataforma K589 96RS1). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
