O Diagrama Elétrico BMW K 1200 RS reúne, em um PDF de 32 páginas em alemão, os esquemas de fiação de fábrica da sport touring K 1200 RS (2001–2006). São 22 diagramas separados por sistema — de ABS, luz de freio, lanterna traseira a painel de instrumentos sem ABS — e uma legenda com 229 componentes pelo código BMW.
A K 1200 RS é a sport touring de quatro cilindros da série K com quadro de alumínio, Telelever na frente e Paralever atrás. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- Cada um dos 22 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 229 componentes no fim do arquivo, cada um pelo código BMW (A9001, A9004, A9008, A9020…) e pelo nome em alemão.
- Cada fio traz a seção em mm² e a sigla da cor; a grade numerada na borda da folha ajuda a localizar componentes e emendas.
- Circuitos separados por ano-modelo (2001–2003, 2003–2006): você segue exatamente a fiação da sua versão.
- Inclui os circuitos de ABS, alarme antifurto (DWA), piloto automático (FGR) e punhos aquecidos, além das versões sem ABS.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- ABS, luz de freio, lanterna traseira
- Eletrônica do motor
- Motor de partida / alternador

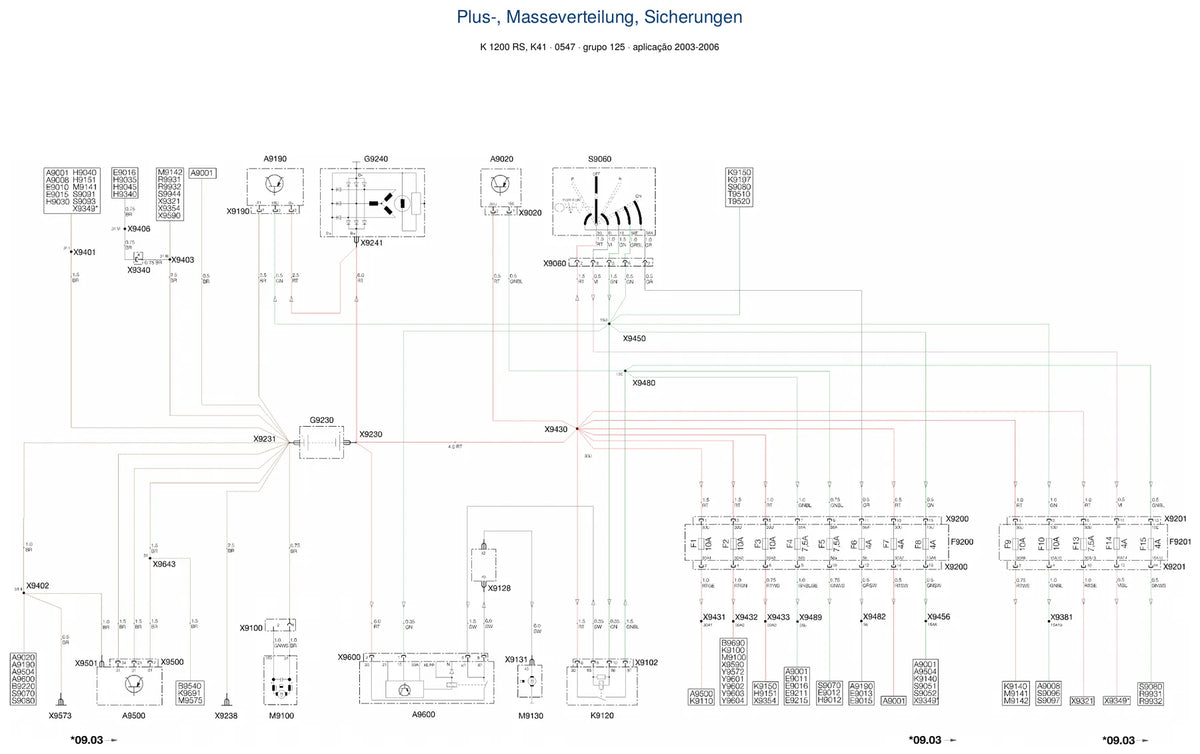

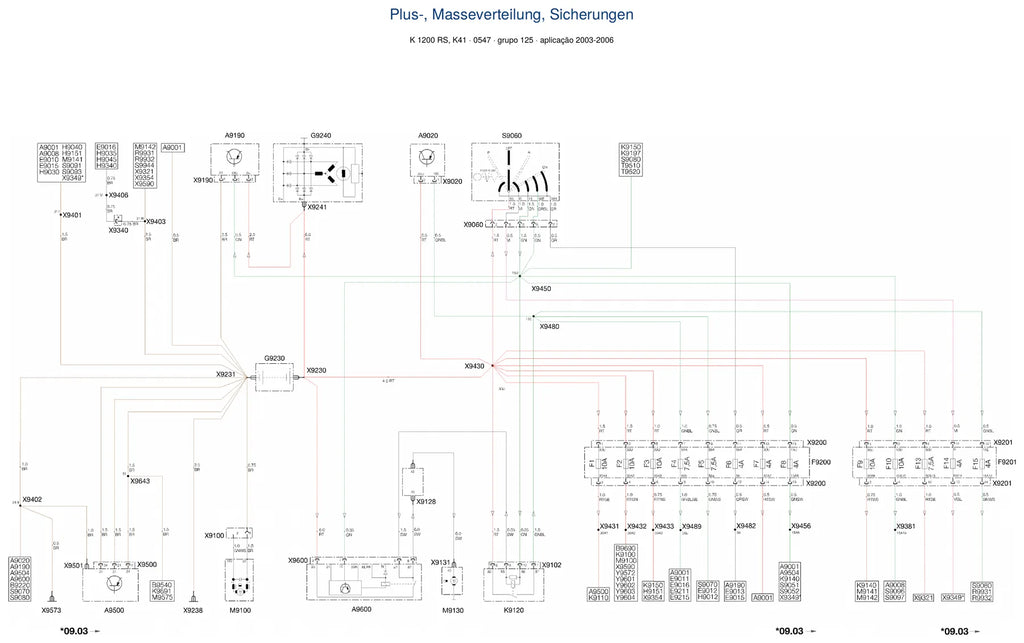

- Distribuição de positivo e terra, fusíveis
- Piloto automático (FGR)
- Luz de freio, lanterna traseira, velocímetro sem ABS
- Piscas com buzina
- Gerenciamento do motor — entradas
- Luz de freio / lanterna traseira sem ABS
- Iluminação
- Tomada / punhos aquecidos / conector de diagnóstico / conector de opcionais (SA) / conector SZ
- Gerenciamento do motor — saídas
…e mais 4 circuitos e variantes no mesmo arquivo.
Por que ter este diagrama
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW K 1200 RS (2001–2006, plataforma K41). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
