Com 8 esquemas em 17 páginas em português, o Diagrama Elétrico BMW K 1100 RS mostra a instalação elétrica de fábrica da K 1100 RS (1994–1997) circuito por circuito — começando por ABS e chegando a painel de instrumentos — e fecha com a legenda de 147 componentes.
A K 1100 RS é a sport touring de quatro cilindros dos anos 1990, conhecida pela proteção aerodinâmica e pelo motor de 16 válvulas. É o mapa que falta quando a pane é elétrica.
Destaques deste material

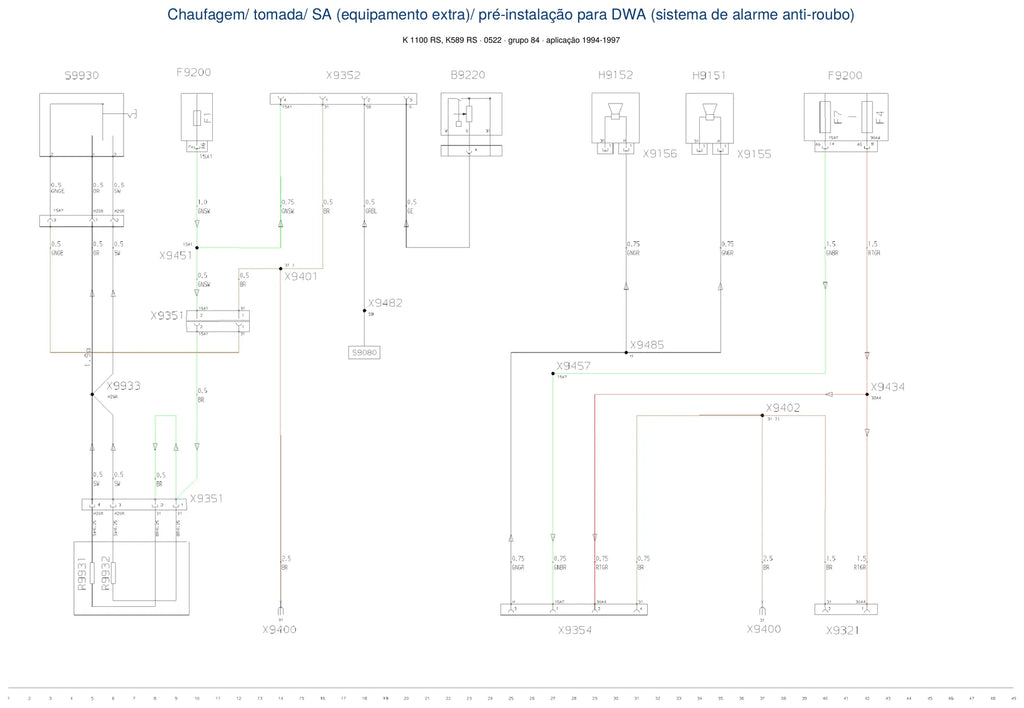

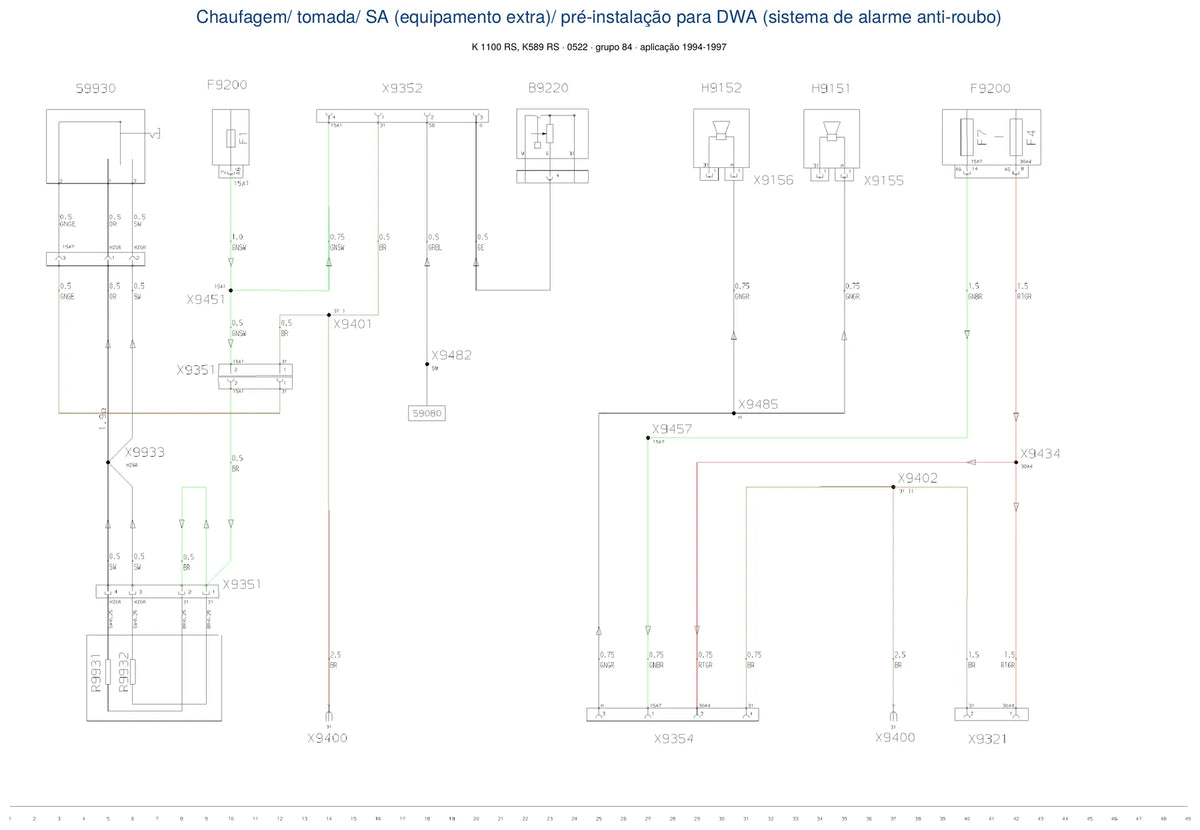

- Cada um dos 8 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 147 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9020 – Relé de pisca-piscas, A9190 – Unidade de comando ABS.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Motronic com saídas
- ABS
- Motor de partida / alternador
- Iluminação com luz de freio
- Piscas com buzina
- Distribuição de positivo e terra, fusíveis
- Painel de instrumentos
- Motronic com entradas
Por que vale a pena
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma K 1100 RS da plataforma K589 RS (1994–1997), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Fios bicolores juntam duas siglas (SWRT = preto com vermelho).
Como recebo?
Em PDF, por link de download, logo após a confirmação do pagamento. O arquivo é pesquisável: dá para buscar pelo código do componente.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
