Descrição
Especificações

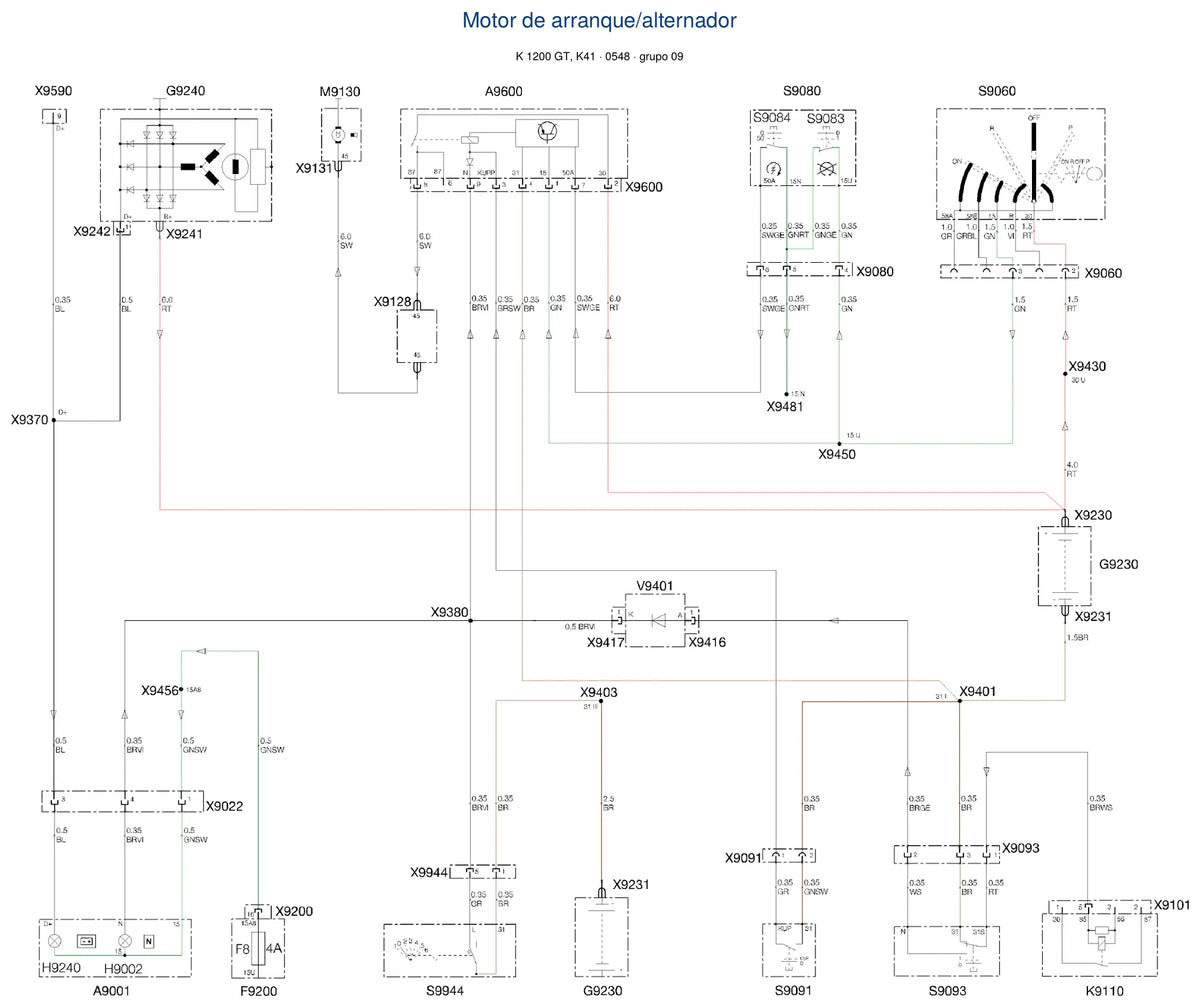

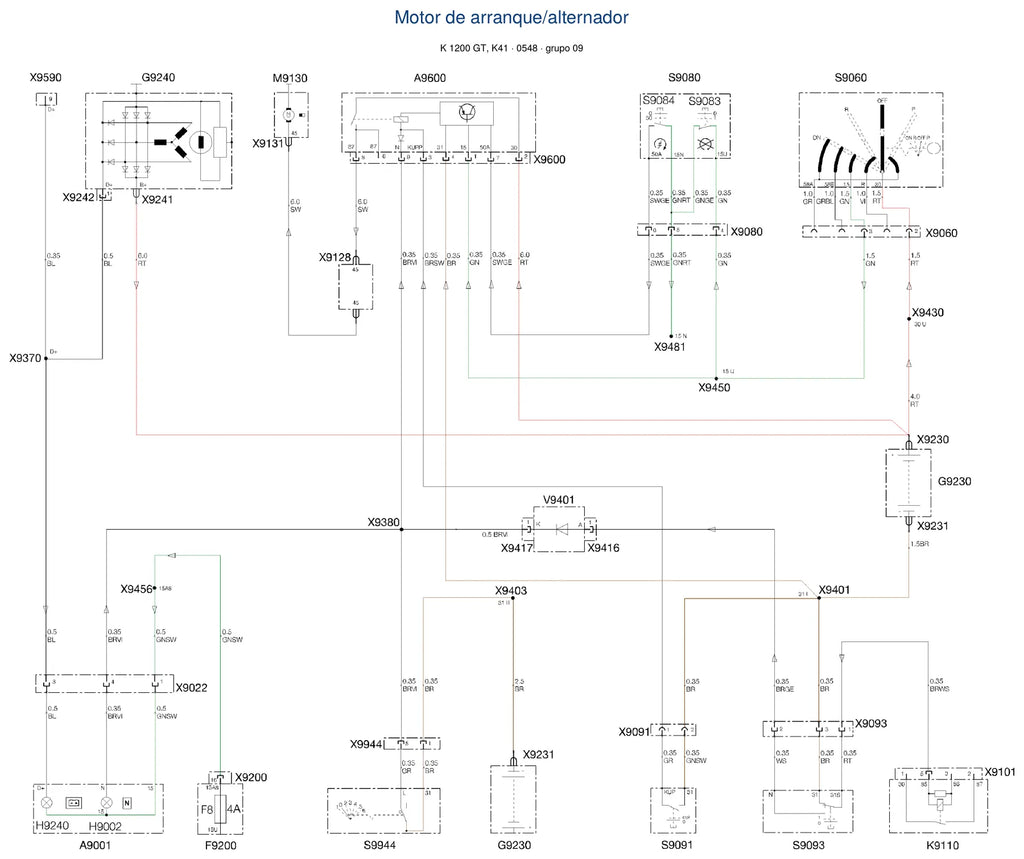

Com 11 esquemas em 21 páginas em português, o Diagrama Elétrico BMW K 1200 GT mostra a instalação elétrica de fábrica da K 1200 GT (plataforma K41) circuito por circuito — começando por ABS, luz de freio, lanterna traseira e chegando a painel de instrumentos com ABS — e fecha com a legenda de 231 componentes.
A K 1200 GT é a sport touring de quatro cilindros da BMW, com para-brisa elétrico, malas laterais e equipamento de longa distância. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- 11 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 231 componentes no fim do arquivo, com código e nome — por exemplo A9001 – Unidade de comando do instrumento combinado, A9004 – Relógio, A9020 – Relé de pisca-piscas.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS, piloto automático (FGR), punhos aquecidos e para-brisa elétrico.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Sistema eletrônico do motor
- ABS, luz de freio, lanterna traseira
- Motor de partida / alternador
- Distribuição de positivo e terra, fusíveis
- Aquecimento do banco
- Painel de instrumentos com ABS
- Piscas com buzina
- Para-brisa
- Piloto automático (FGR)
- Iluminação
- Tomada / punhos aquecidos / conector de diagnóstico / conector SA / conector SZ
Na prática, ele serve para
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma K 1200 GT da plataforma K41 (plataforma K41), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não: este arquivo traz apenas os esquemas elétricos. Procedimentos de desmontagem, torques e ajustes ficam no manual de serviço.
Produtos relacionados
- Diagrama Elétrico BMW K 1200 GT (K44, 2006 em diante)
- Diagrama Elétrico BMW K 1200 R Sport (K43 HV, 2006 em diante)
- Manuais de Serviço Motos BMW — todos os modelos de 1994 a 2016
Garantias e suporte
- Entrega digital imediata após a confirmação do pagamento.
- Arquivo em PDF, compatível com computador, celular e tablet, e pode ser impresso.
- Perdeu o arquivo? Reenviamos sem custo.
- Dúvidas antes da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br.
