Este é o Diagrama Elétrico BMW F 650 GS Dakar (até 2003): 8 esquemas de fiação originais em 14 páginas de PDF em alemão, de ABS a chassi, luz de freio, painel de instrumentos / sem ABS, com 94 componentes listados na legenda.
A F 650 GS Dakar é a versão de suspensões longas e para-brisa alto da F 650 GS, inspirada nas motos do rali Paris–Dakar. Ter o esquema certo dessa moto poupa horas de multímetro.
Destaques deste material
- São 8 folhas de circuito independentes: dá para abrir direto no sistema que está dando problema.
- Legenda de 94 componentes no fim do arquivo, cada um pelo código BMW (A9001, A9020, A9190, A9260…) e pelo nome em alemão.
- Conectores, pontos de terra e emendas aparecem com código próprio, e cada fio mostra bitola e cor.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- Motor de partida / alternador
- Gerenciamento do motor — saídas
- ABS
- Gerenciamento do motor — entradas
- Distribuição de positivo e terra, fusíveis

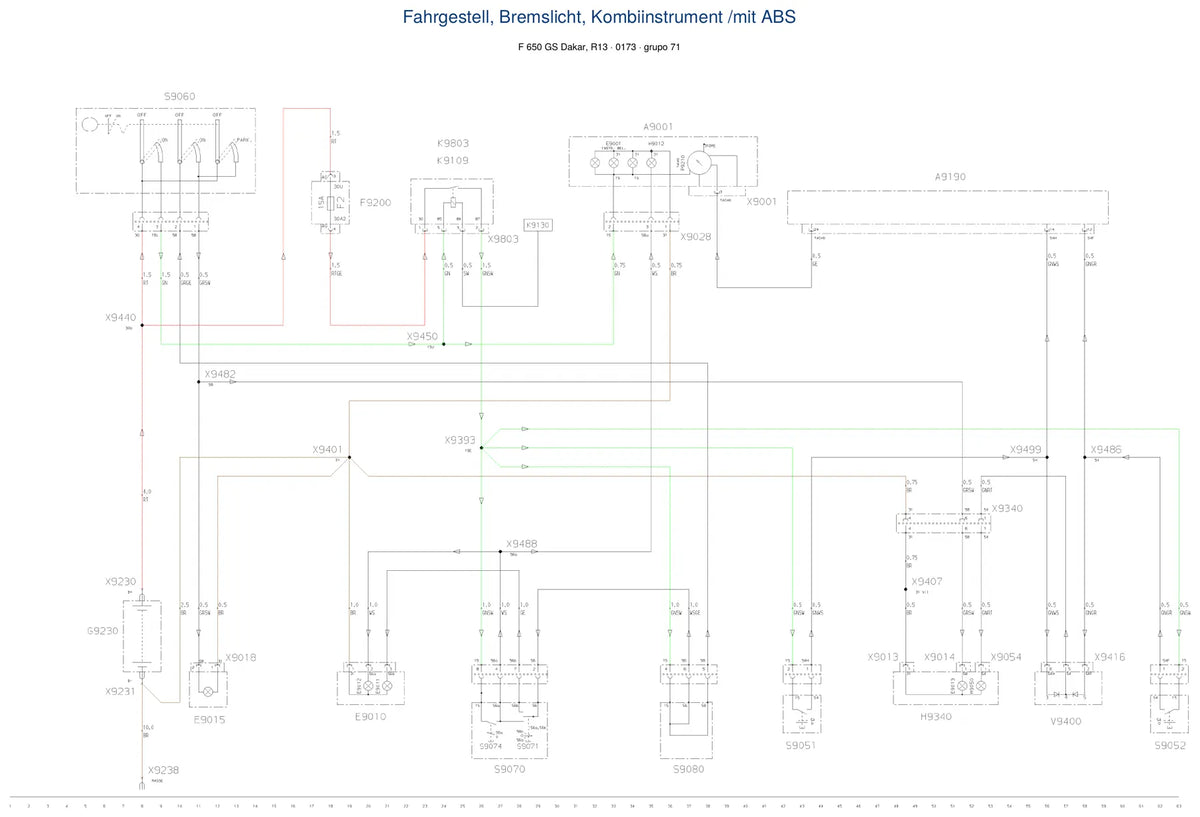

- Chassi, luz de freio, painel de instrumentos / com ABS
- Chassi, luz de freio, painel de instrumentos / sem ABS
- Piscas com buzina
Por que ter este diagrama
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Eletricistas de moto, oficinas independentes que atendem BMW, proprietários que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW F 650 GS Dakar (até 2003, plataforma R13). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
