Com 8 esquemas em 14 páginas em alemão, o Diagrama Elétrico BMW F 650 GS mostra a instalação elétrica de fábrica da F 650 GS (até 2003) circuito por circuito — começando por ABS e chegando a chassi, luz de freio, painel de instrumentos / sem ABS — e fecha com a legenda de 94 componentes.
A F 650 GS monocilíndrica é a trail monocilíndrica de maior sucesso da BMW na época, com injeção eletrônica, tanque sob o banco e opção de ABS. Com o diagrama em mãos, cada fio tem nome, cor e destino.
Destaques deste material
- Cada um dos 8 circuitos ocupa uma folha inteira, com título e aplicação, o que facilita imprimir só o que interessa.
- Legenda de 94 componentes no fim do arquivo, cada um pelo código BMW (A9001, A9020, A9190, A9260…) e pelo nome em alemão.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
Sistemas incluídos
- ABS
- Gerenciamento do motor — saídas
- Motor de partida / alternador
- Distribuição de positivo e terra, fusíveis

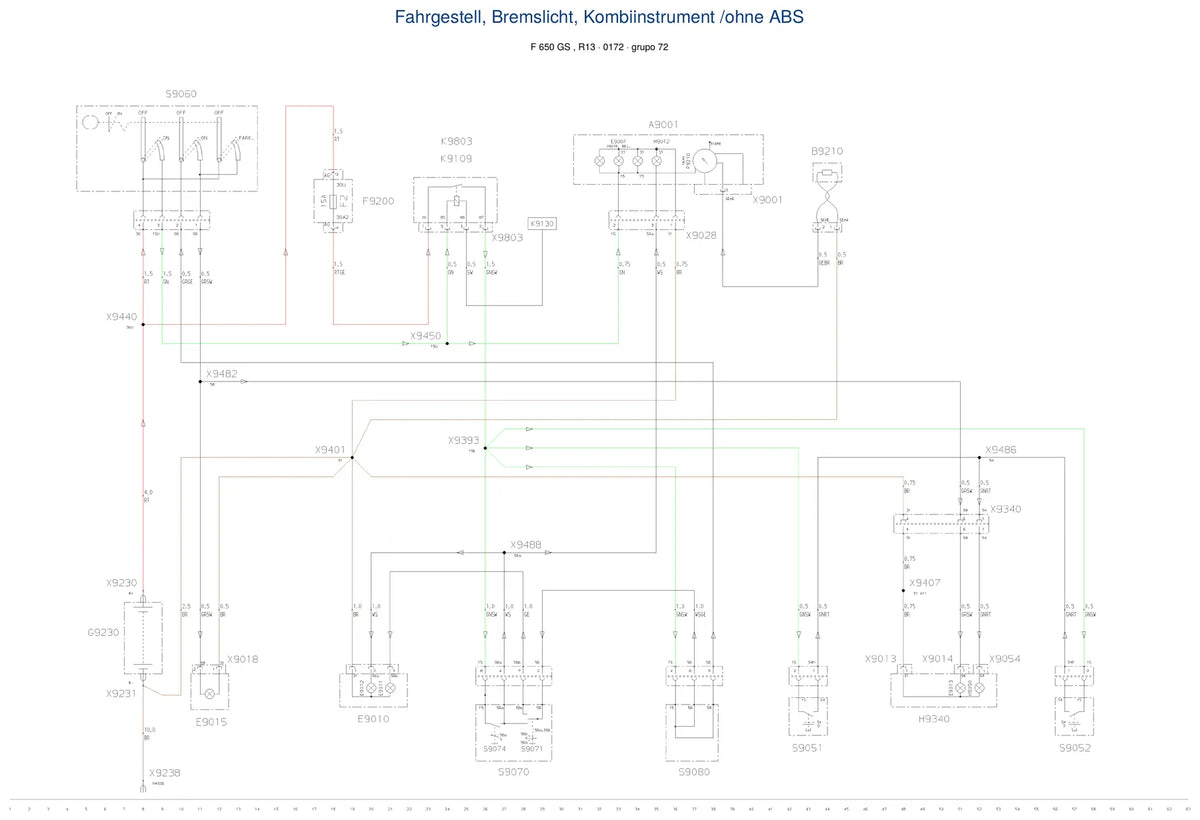

- Chassi, luz de freio, painel de instrumentos / sem ABS
- Piscas com buzina
- Chassi, luz de freio, painel de instrumentos / com ABS
- Gerenciamento do motor — entradas
Por que vale a pena
- Ajuda a entender o que um acessório antigo mal instalado alterou na fiação original.
- Acha o fio rompido ou o curto pelo caminho certo, sem ficar testando conector por conector.
- Facilita refazer emendas e trechos de chicote danificados por calor, oxidação ou roedores, seguindo a cor original de cada fio.
Para quem é
Mecânicos e eletricistas de moto, lojas de acessórios, proprietários de BMW que fazem a própria manutenção e restauradores de BMW clássicas.
Perguntas frequentes
Serve para a minha moto?
Se a sua moto é uma F 650 GS da plataforma R13 (até 2003), sim. Variações de ano e de equipamento vêm em folhas separadas. Se tiver dúvida, envie o chassi pelo WhatsApp que a gente confere.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Quando o fio tem listra, as duas siglas aparecem juntas — GNSW é verde com preto.
Como recebo?
O link de download chega assim que o pagamento é confirmado. É um PDF pesquisável — digite o código do componente e ele aparece.
É o manual de serviço?
Não. São só os diagramas elétricos da moto. Para procedimentos de oficina, torques e ajustes, veja os produtos relacionados.
