Este é o Diagrama Elétrico BMW F 650 GS Dakar (2004 em diante): 9 esquemas de fiação originais em 17 páginas de PDF em alemão, de ABS a punhos aquecidos, com 179 componentes listados na legenda.
A F 650 GS Dakar é a versão de suspensões longas e para-brisa alto da F 650 GS, inspirada nas motos do rali Paris–Dakar. É o mapa que falta quando a pane é elétrica.
Destaques deste material
- 9 esquemas de fiação por sistema, cada um em folha própria, com o nome do circuito e a aplicação no alto da folha.
- Legenda de 179 componentes no fim do arquivo, cada um pelo código BMW (A9001, A9004, A9020, A9190…) e pelo nome em alemão.
- Bitola em mm² e cor indicadas em todos os fios, com conectores e pontos de emenda numerados.
- Inclui os circuitos de ABS, além das versões sem ABS.
- Títulos e legenda em alemão; os desenhos usam os códigos de componente e as siglas de cor padrão BMW, as mesmas de qualquer edição.
- Também existe a edição norte-americana (USA) deste mesmo material, com praticamente os mesmos circuitos — peça pelo WhatsApp se a sua moto for de origem americana.
O que este diagrama cobre
- Eletrônica do motor
- ABS
- Distribuição de positivo e terra, fusíveis
- Punhos aquecidos
- Iluminação / luz de freio / painel de instrumentos (sem ABS)
- Piscas / buzina / conector SZ / tomada (com pisca-alerta)

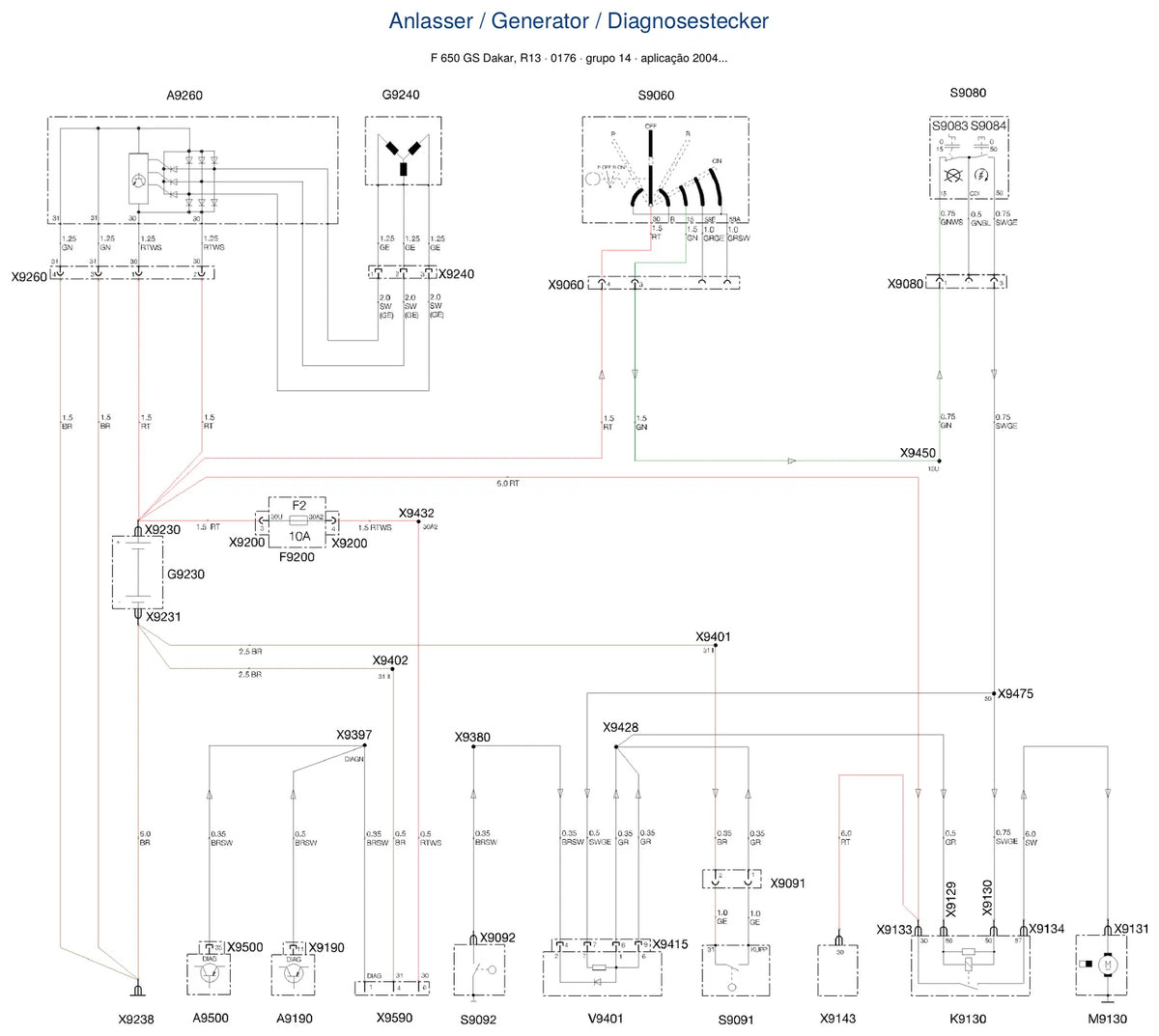

- Motor de partida / alternador / conector de diagnóstico
- Piscas / buzina / conector SZ / tomada (sem pisca-alerta)
- Iluminação / luz de freio / painel de instrumentos (com ABS)
Por que vale a pena
- Evita trocar peça boa: você confere alimentação, terra e sinal de cada componente antes de condenar.
- Mostra onde ligar acessórios — tomadas, faróis auxiliares, punhos aquecidos — sem cortar o chicote errado.
- Ajuda no diagnóstico de falhas de carga, partida, ABS e injeção, porque cada circuito está isolado em sua folha.
Para quem é
Oficinas especializadas em BMW, eletricistas automotivos que atendem motos, donos que preferem resolver em casa e instaladores de acessórios.
Perguntas frequentes
Serve para a minha moto?
Este diagrama é da BMW F 650 GS Dakar (2004 em diante, plataforma R13). Quando a fiação mudou de um ano-modelo para outro, o circuito aparece em versões separadas. Na dúvida, mande o número do chassi no WhatsApp antes de comprar.
Como leio as cores dos fios?
As siglas seguem o padrão BMW: SW = preto · RT = vermelho · BL = azul · GN = verde · GE = amarelo · BR = marrom · WS = branco · GR = cinza · VI = violeta · OR = laranja · RS = rosa. Em fio bicolor, a primeira sigla é a cor de base e a segunda a da listra (RTWS = vermelho com branco).
Como recebo?
Por download, em PDF, logo depois da confirmação do pagamento; a busca do leitor de PDF encontra qualquer código de componente.
É o manual de serviço?
Não. É o material elétrico isolado, mais leve e direto; o passo a passo de oficina está no manual de serviço.
