O manual de diagnóstico de falhas do módulo PTM (Power Train Manager) para Caminhão Volkswagen Worker Euro 5 é o documento técnico em PDF, com 469 páginas em português, que cobre 127 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Worker 13-190, 15-190 e 17-190.
O PTM é o módulo que conversa com o motor, com o câmbio e com o freio ao mesmo tempo. Por isso uma falha nele aparece como problema de outra coisa.
Versão do Worker: os 13-190, 15-190 e 17-190 usam o mesmo PTM do Constellation, mas com chicote e pinagem próprios. Os esquemas deste volume são os do Worker — é essa diferença que costuma queimar tempo no diagnóstico.
Destaques deste material
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Índice navegável: clicou no código, caiu na página.
- 127 códigos de falha, cada um resolvido do sintoma até a decisão final.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
- Capítulo de medições com multímetro, com os cuidados de conector e pino.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
O que este manual cobre

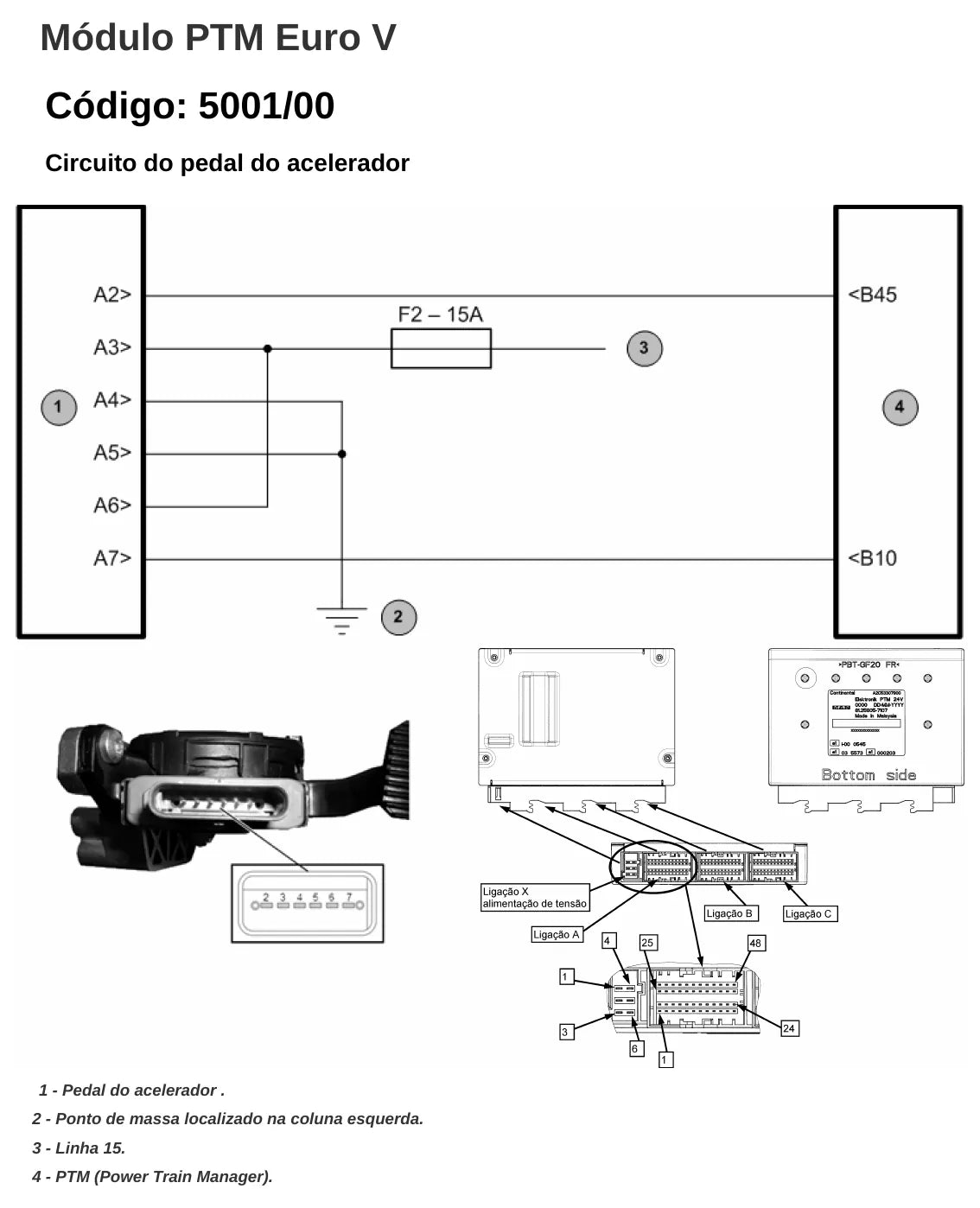

- Circuito do pedal do acelerador

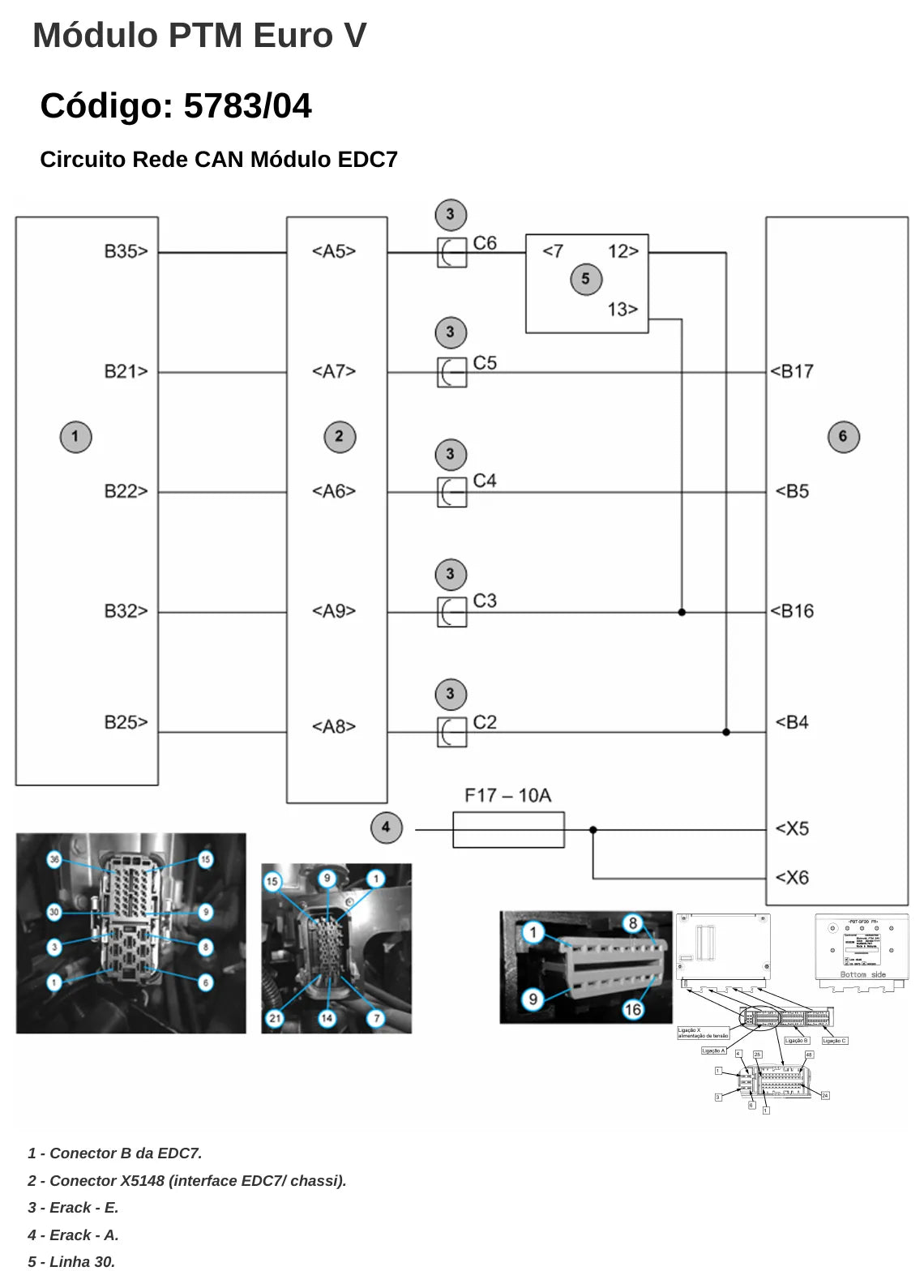

- Circuito rede CAN módulo EDC7
- Circuito Rede CAN Módulo TCU (módulo da transmissão mecânica/ automatizada)

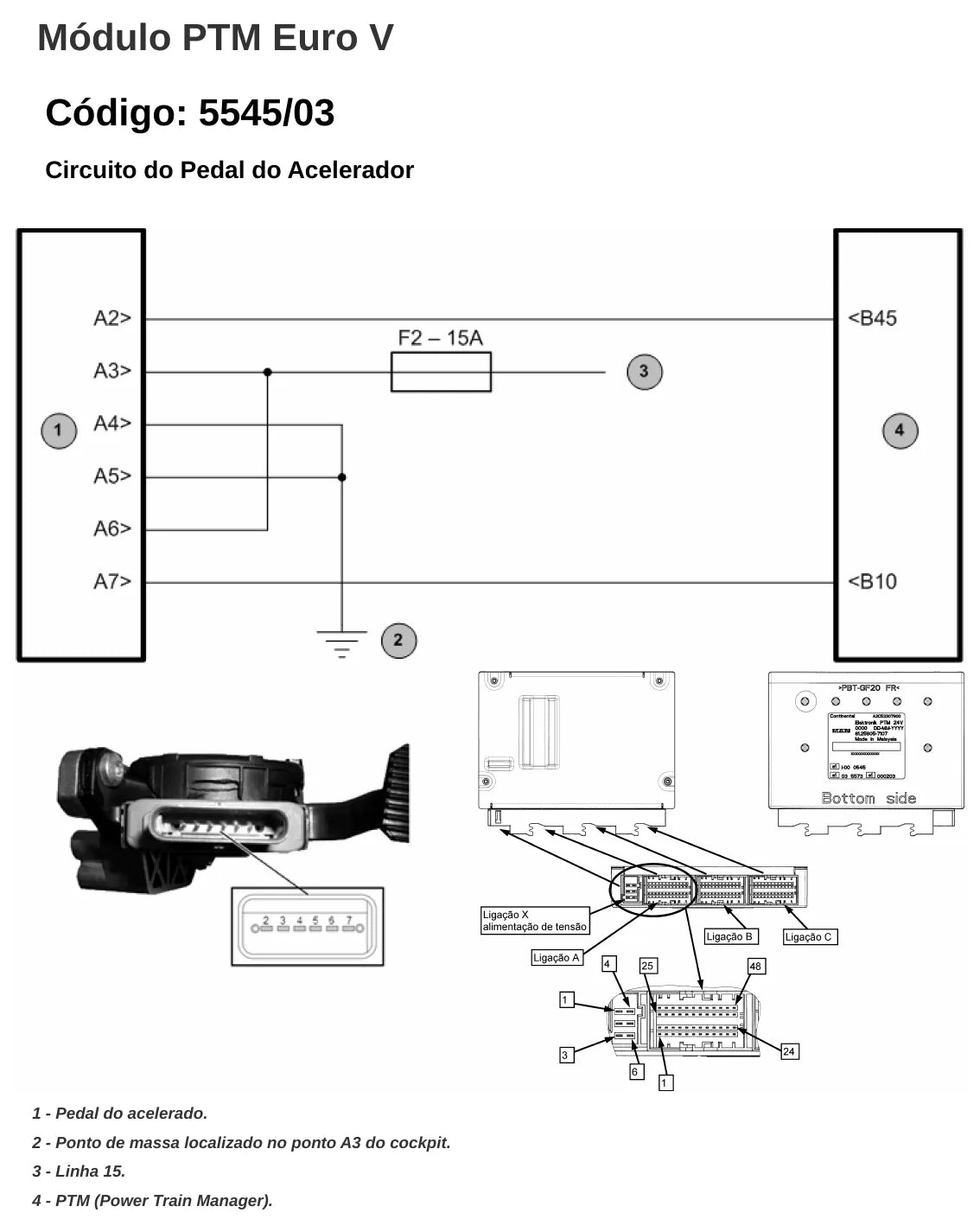

- Circuito do Pedal do Acelerador
- Mensagem do Sinal do Interruptor do Pedal de Freio
- Circuito da Solenóide do Freio Motor
- Falha Indicada Via Rede CAN da EDC7 para PTM Circuito de temperatura 2 do líquido de…
- Mensagem de marcha recomendada
- Relação de marcha atual
- Módulo PTM (Power Train Manager)
- Circuito Sensor de Nível do Líquido de Arrefecimento
- Circuito Rede CAN Módulo LU (Unidade Lógica)
Por que vale a pena
- Cada código traz o procedimento de teste na sequência da fábrica, com o ponto exato onde encostar a ponta de prova.
- Traz o efeito de cada falha no funcionamento: o que o veículo perde, se ainda pode rodar e o que para de funcionar.
- Indica quando o código é condição de operação e deve ser apagado, evitando troca de peça boa.
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
- Mostra em quais outros módulos a mesma falha costuma gravar código, para você não caçar defeito no lugar errado.
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
Para quem é
- Eletricista automotivo que trabalha com chicote, conector e rede CAN de caminhão e ônibus.
- Oficina independente que atende Caminhão Volkswagen Worker e não tem acesso à literatura de concessionária.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
Perguntas frequentes
Serve para o meu modelo?
Atende Worker 13-190, 15-190 e 17-190. Confira o seu modelo nessa lista antes de comprar.
Serve para veículo Euro 3 ou Euro 6?
Não. Este volume é da geração Euro 5. Os códigos e a pinagem mudam de uma geração para outra.
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
Posso pesquisar por um código?
Pode. Dá para buscar o número do código pelo próprio leitor de PDF, e o sumário é clicável: clicou no código, caiu na página.
Vem com esquema elétrico?
Vem. Cada código tem o circuito desenhado com a identificação dos conectores e dos pinos envolvidos.
