O manual de diagnóstico de falhas do Unidade Lógica (LU) do painel de instrumentos para Caminhão Volkswagen Worker Euro 5 é o documento técnico em PDF, com 303 páginas em português, que cobre 70 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Worker 13-190, 15-190 e 17-190.
A Unidade Lógica é quem acende as luzes e guarda os códigos do painel. Ler o código é fácil; saber qual fio medir é o que separa o conserto do chute.
Mesma Unidade Lógica, aplicação Worker. Os 70 códigos aqui estão amarrados aos conectores e pontos de massa do 13-190, 15-190 e 17-190 — o Worker tem chicote próprio, e é por ele que o teste é feito.
Destaques deste material

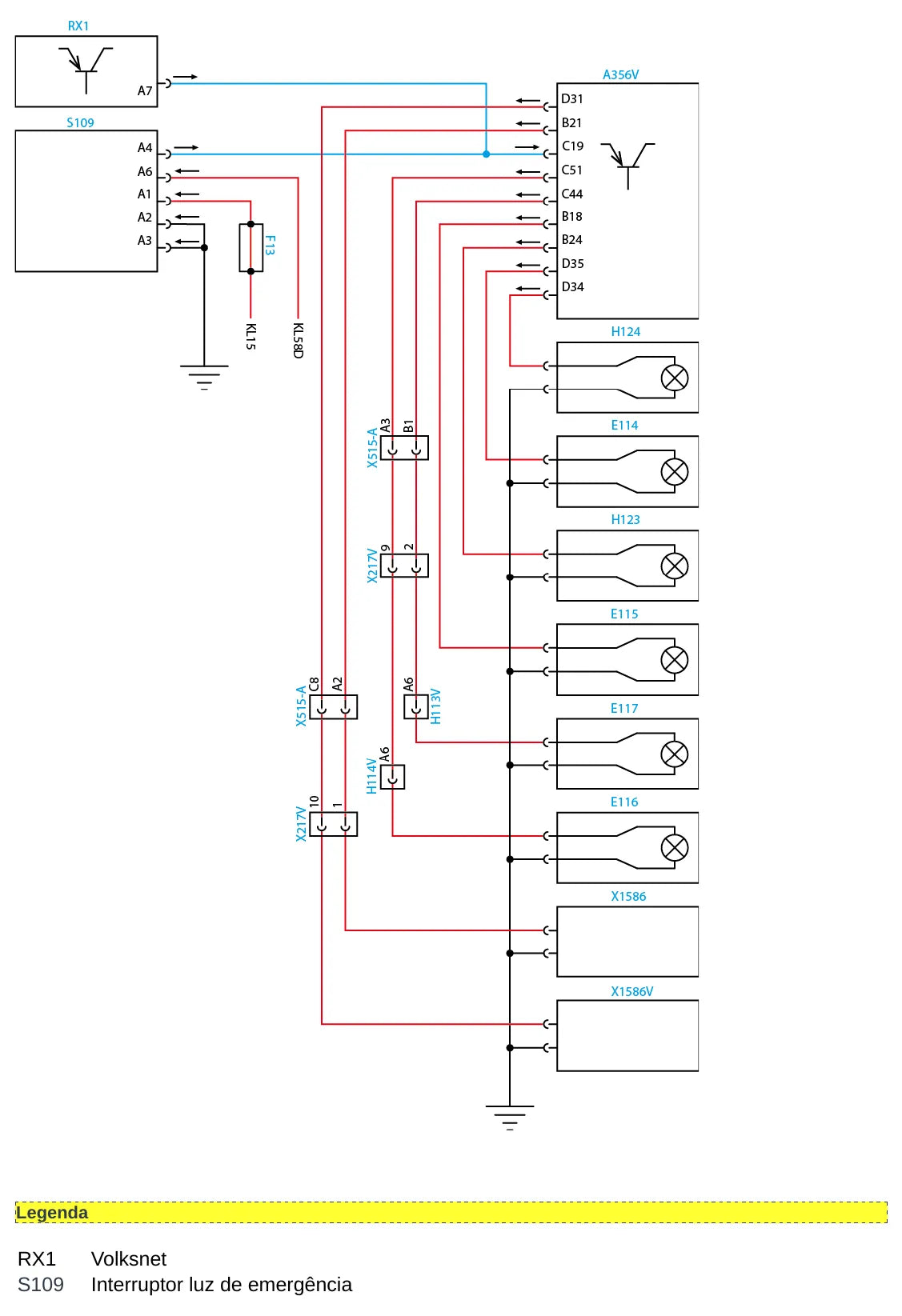

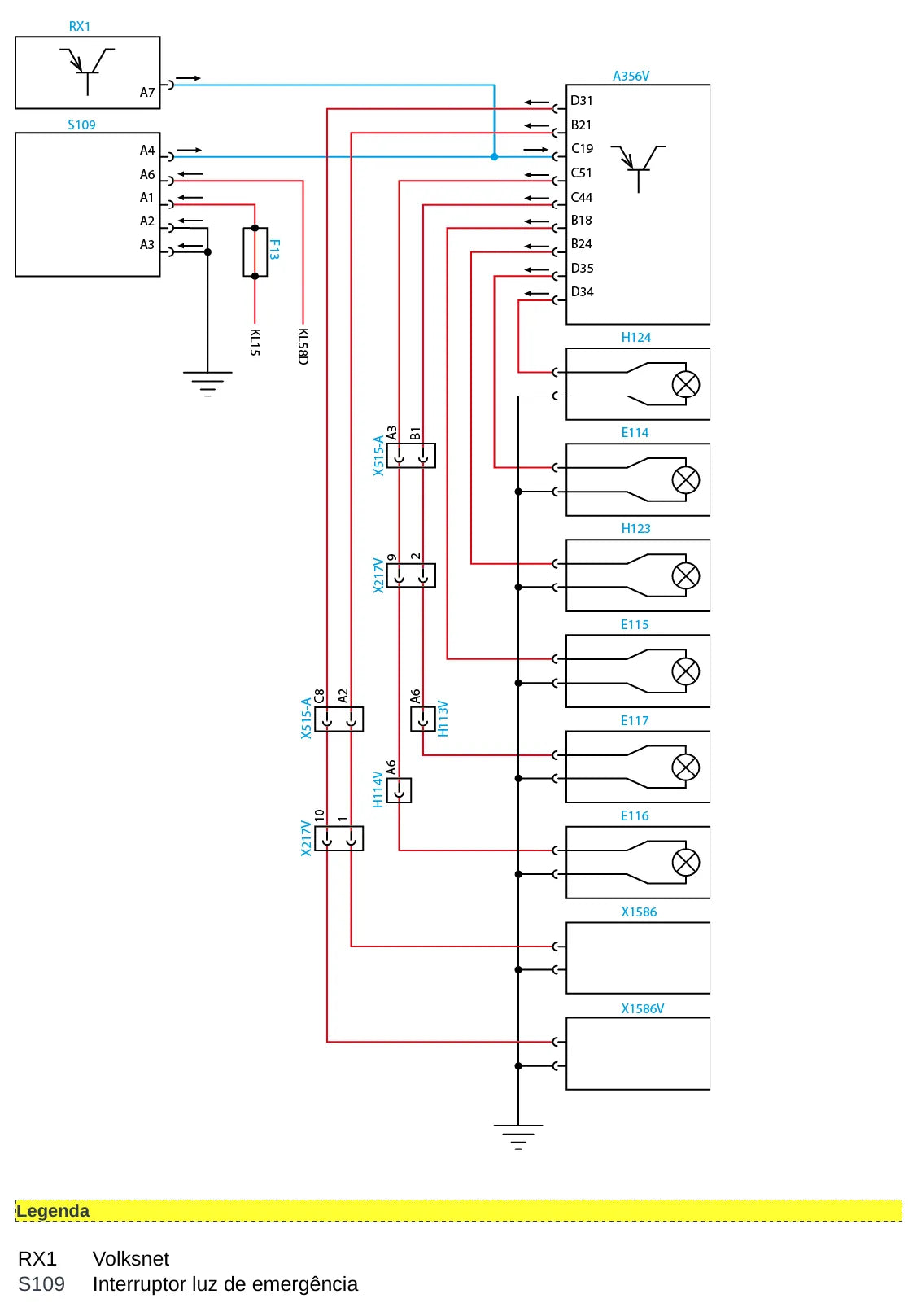

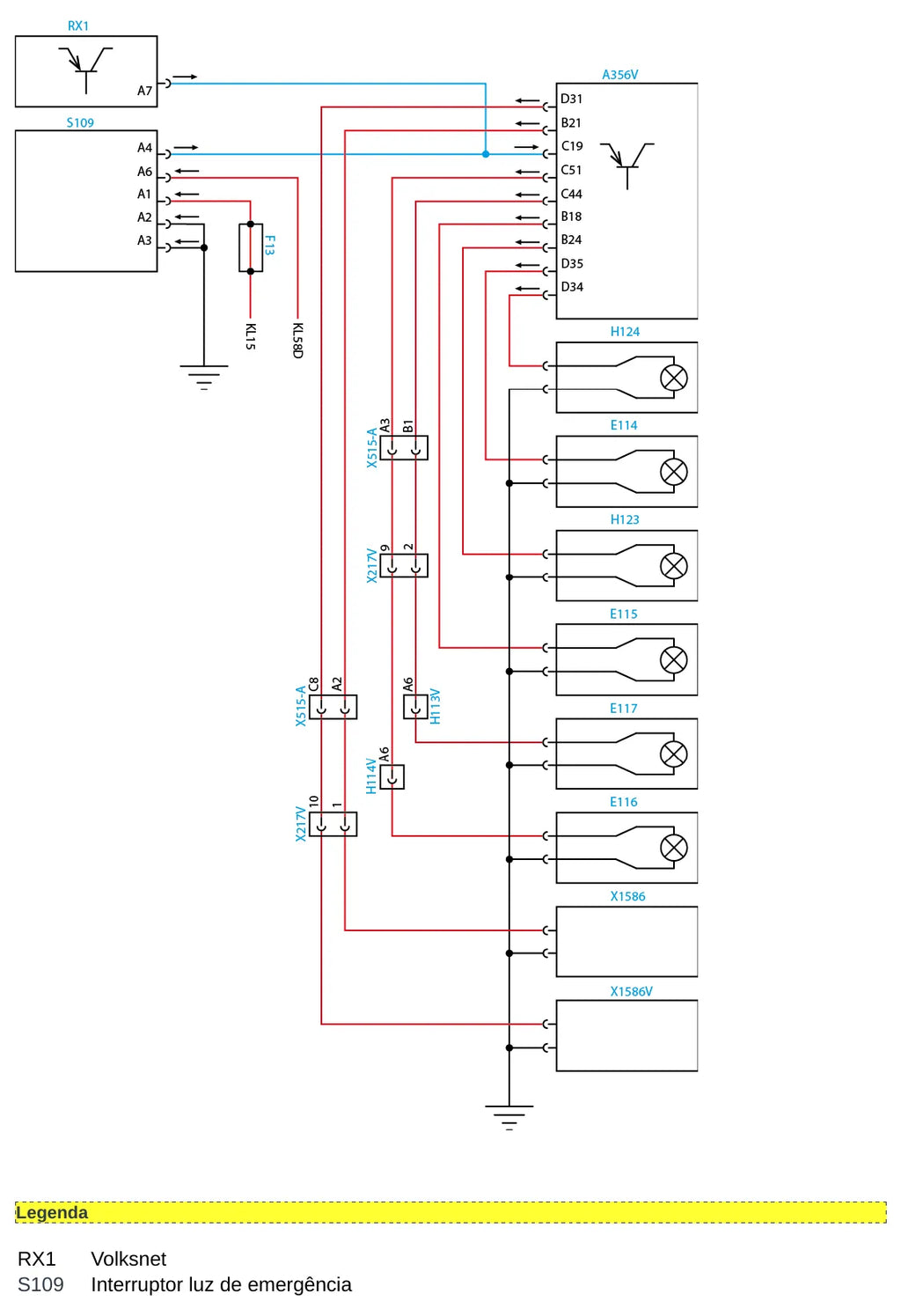

- Esquema elétrico por código, com conector e pino identificados.
- Fluxograma de diagnóstico numerado, com saída SIM/NÃO em cada etapa.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Capítulo de medições com multímetro, com os cuidados de conector e pino.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
- Estratégia de monitoramento de cada código — o que o módulo mede para acusar a falha.
O que este manual cobre
- Sensor de nível de combustível - Circuito aberto
- Implausibilidade no Sensor Superior de Embreagem
- Efetuada tentativa de movimentar o veículo com marcha diferente de 1ª ou Ré
- Circuito da buzina com circuito aberto
- Saída de seta traseira esquerda - circuito aberto
- Saída de seta frontal direita - curto circuito
- Saída de seta de trailer direita com curto-circuito
- Saída do Compressor com curto-circuito
- Circuito do sensor de filtro de ar, circuito aberto
- Erro de nível baixo pressão sistema de freio 2
- Saída da iluminação interna da cabine com curto circuito
- Tacógrafo trocado por outro de KM inferior ao anterior
Por que vale a pena
- A tabela de FMI separa sinal alto, sinal baixo, sinal implausível e ausência de sinal — três defeitos diferentes que o painel mostra com o mesmo número.
- Cada código traz o procedimento de teste na sequência da fábrica, com o ponto exato onde encostar a ponta de prova.
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
- Fecha o atendimento com a etapa de apagar a memória de falhas e revalidar o sistema antes de entregar.
- Indica quando o código é condição de operação e deve ser apagado, evitando troca de peça boa.
- O fluxograma termina em uma decisão: reparar o chicote, trocar o componente ou liberar o veículo.
Para quem é
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
- Oficina independente que atende Caminhão Volkswagen Worker e não tem acesso à literatura de concessionária.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
Perguntas frequentes
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
Preciso de scanner para usar?
Ajuda, mas não é obrigatório. O volume traz o capítulo de uso da ferramenta VCO-950 e também os procedimentos com multímetro, que resolvem boa parte dos testes.
Esse material é o mesmo do scanner?
Não. O scanner mostra o número do código; este manual é o que explica o que aquele número significa e como testar o circuito.
Serve para veículo Euro 3 ou Euro 6?
Não. Este volume é da geração Euro 5. Os códigos e a pinagem mudam de uma geração para outra.
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento. É um arquivo PDF, sem envio físico.
