O manual de diagnóstico de falhas do módulo ABS Knorr-Bremse para Caminhão Volkswagen Worker Euro 5 é o documento técnico em PDF, com 769 páginas em português, que cobre 161 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Worker 13-190, 15-190 e 17-190.
Luz de ABS acesa não é sintoma de uma peça só: pode ser sensor de roda, chicote, válvula moduladora ou o próprio módulo.
Mesmo ABS Knorr, chicote de Worker. Os 13-190, 15-190 e 17-190 têm o desenho elétrico próprio, com os pontos de massa e os conectores na posição do Worker — que é onde o teste realmente acontece.
Destaques deste material
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
- 161 códigos de falha, cada um resolvido do sintoma até a decisão final.

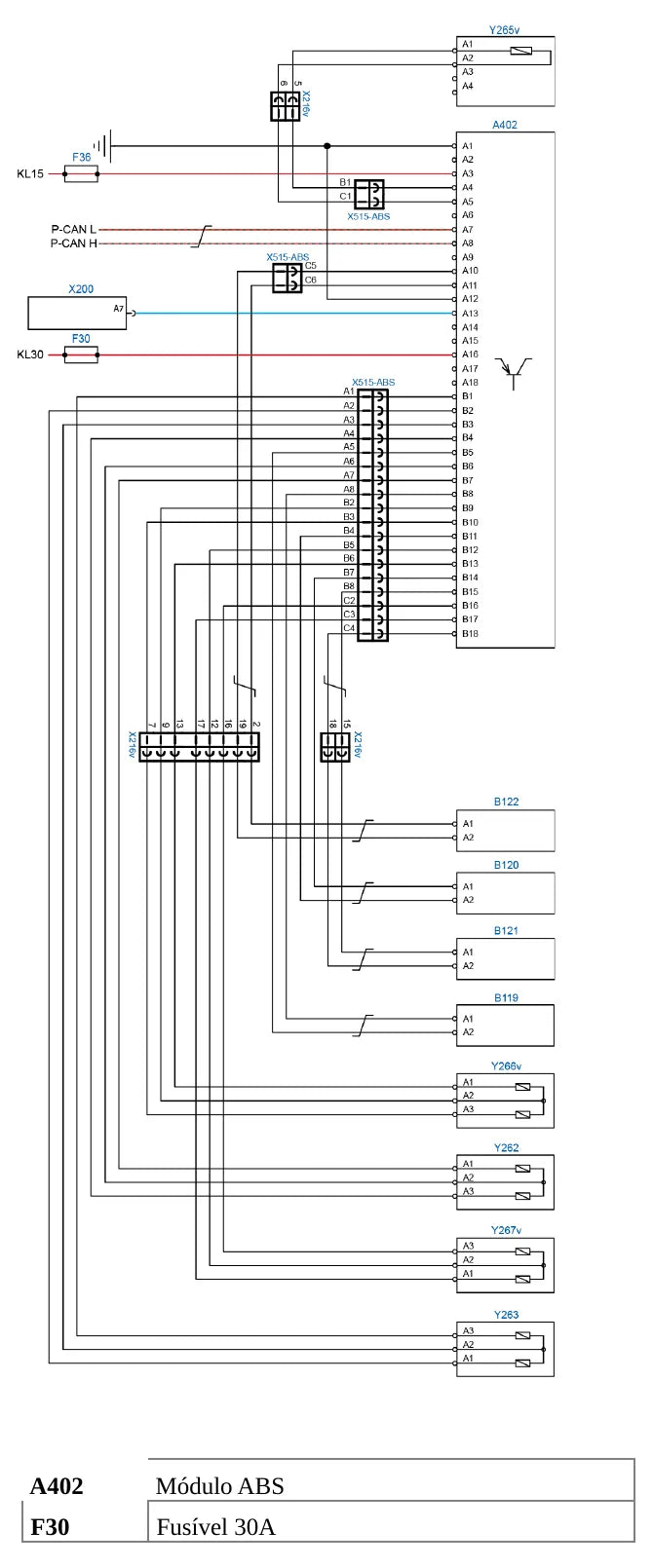

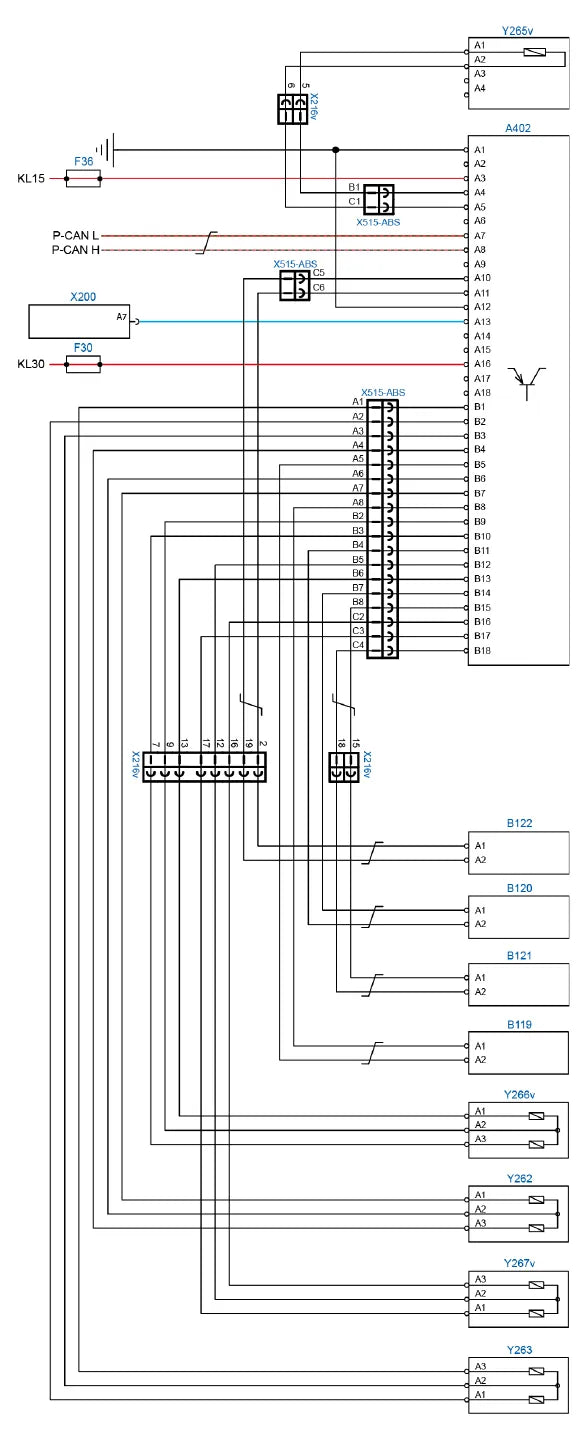

- Esquema elétrico por código, com conector e pino identificados.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
- Fluxograma de diagnóstico numerado, com saída SIM/NÃO em cada etapa.
O que este manual cobre
- Interruptor da válvula ATC (Controle Automático de Tração)
- ABS desativado pelo Diff Lock
- Falha no software, falha interna
- Circuito do sensor de rotação dianteiro direito
- Circuito do sensor de rotação traseiro direito
- Circuito do sensor de rotação eixo adicional traseiro lado esquerdo
- Circuito da moduladora dianteira direita
- Circuito da moduladora traseira esquerda eixo adicional
- Válvula ATC (Controle Automático de Tração) eixo dianteiro
- Válvula moduladora eixo dianteiro lado esquerdo
- Sistema luz de freio
- Dados da rede CAN
Por que vale a pena
- Mostra em quais outros módulos a mesma falha costuma gravar código, para você não caçar defeito no lugar errado.
- O fluxograma termina em uma decisão: reparar o chicote, trocar o componente ou liberar o veículo.
- A tabela de FMI separa sinal alto, sinal baixo, sinal implausível e ausência de sinal — três defeitos diferentes que o painel mostra com o mesmo número.
- Serve de roteiro para padronizar o diagnóstico entre mecânicos diferentes da mesma oficina.
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
- Traz a legenda dos componentes de cada circuito, com o número de identificação usado no veículo.
Para quem é
- Oficina independente que atende Caminhão Volkswagen Worker e não tem acesso à literatura de concessionária.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
Perguntas frequentes
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento. É um arquivo PDF, sem envio físico.
Esse material é o mesmo do scanner?
Não. O scanner mostra o número do código; este manual é o que explica o que aquele número significa e como testar o circuito.
Preciso de scanner para usar?
Ajuda, mas não é obrigatório. O volume traz o capítulo de uso da ferramenta VCO-950 e também os procedimentos com multímetro, que resolvem boa parte dos testes.
Posso pesquisar por um código?
Pode. Dá para buscar o número do código pelo próprio leitor de PDF, e o sumário é clicável: clicou no código, caiu na página.
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
