O manual de diagnóstico de falhas do módulo PTM (Power Train Manager) para Caminhão pesado Volkswagen Constellation Euro 5 é o documento técnico em PDF, com 481 páginas em português, que cobre 117 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Constellation 13-190, 15-190, 17-190, 17-280, 24-280, 26-280 e 31-280.
O PTM é o módulo que conversa com o motor, com o câmbio e com o freio ao mesmo tempo. Por isso uma falha nele aparece como problema de outra coisa.
Aqui o assunto é o PTM do Constellation: o módulo que fica entre o motor, o câmbio e o freio. É o que responde por pedal do acelerador, freio motor, tomada de força e as mensagens que o motor troca com o resto do veículo.
Destaques deste material
- Fluxograma de diagnóstico numerado, com saída SIM/NÃO em cada etapa.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
- 117 códigos de falha, cada um resolvido do sintoma até a decisão final.
- Índice navegável: clicou no código, caiu na página.
- Esquema elétrico por código, com conector e pino identificados.
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
- Estratégia de monitoramento de cada código — o que o módulo mede para acusar a falha.
O que este manual cobre

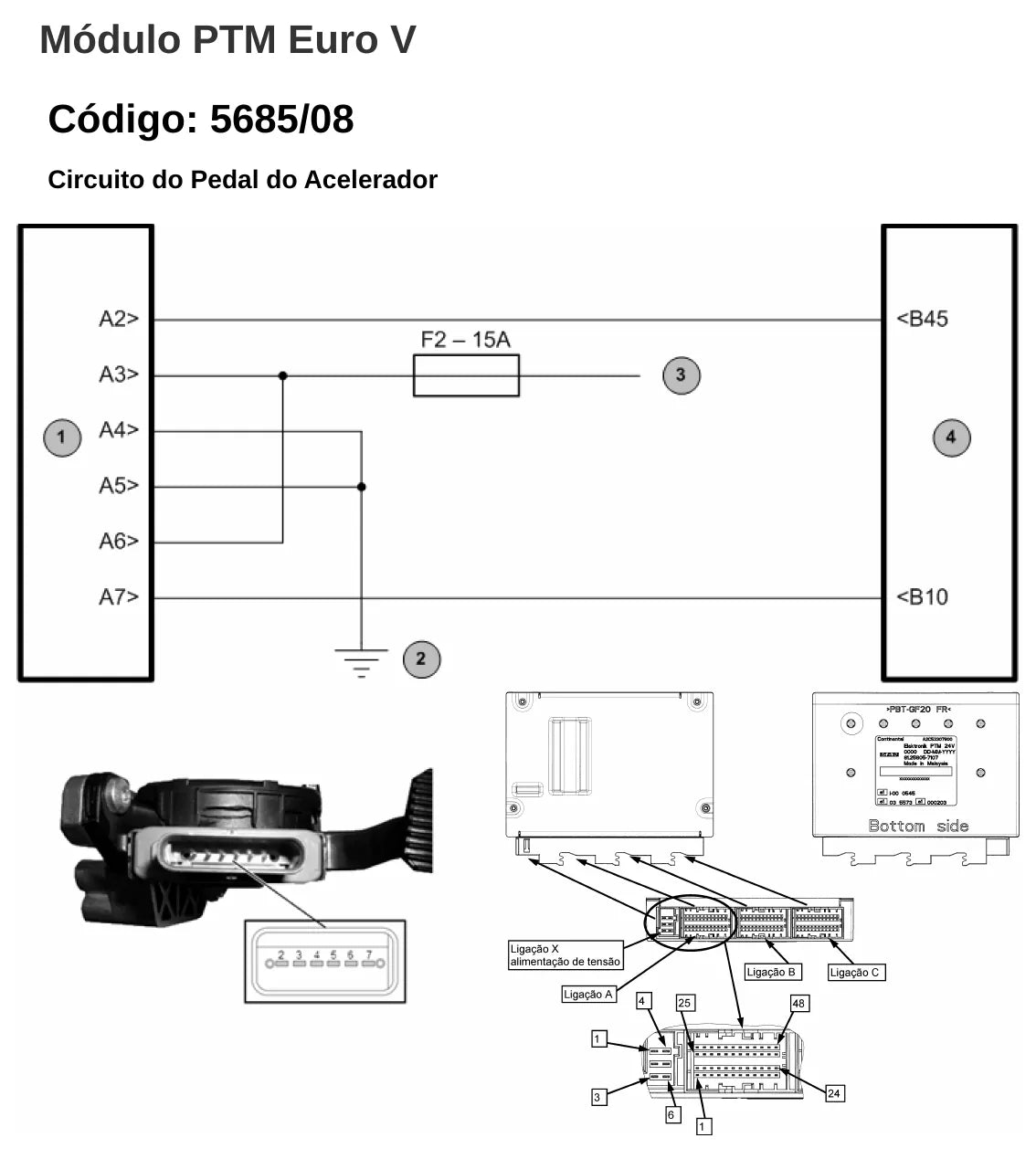

- Circuito do pedal do acelerador

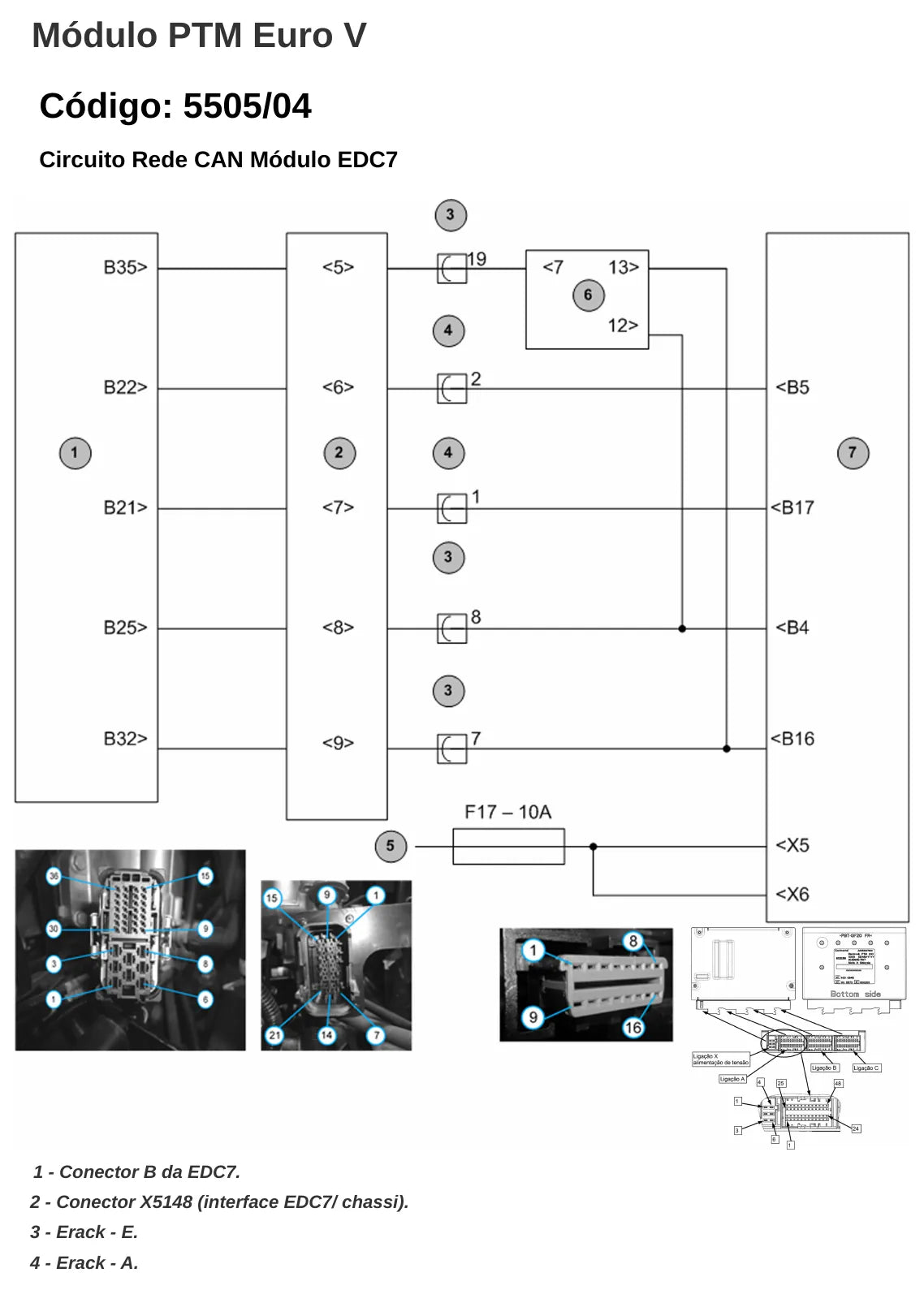

- Circuito rede CAN módulo EDC
- Circuito Rede CAN Módulo TCO (tacógrafo)
- Rede CAN Módulo TCU/LU Circuito do interruptor de neutro
- Circuito Sensor de Temperatura Ambiente
- Circuito de temperatura 2 do líquido de arrefecimento e da EDC7
- Circuito do Ventilador Visctronic
- Mensagem de marcha recomendada
- Sinal de marcha atual não pode ser calculado
- Módulo PTM (Power Train Manager)
- Circuito Sensor de Nível do Líquido de Arrefecimento
- Circuito interruptor superior de embreagem
Por que vale a pena
- Mostra em quais outros módulos a mesma falha costuma gravar código, para você não caçar defeito no lugar errado.
- Traz a legenda dos componentes de cada circuito, com o número de identificação usado no veículo.
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
- Aponta quando o teste exige o veículo parado, em movimento ou com a ignição só ligada.
- O fluxograma termina em uma decisão: reparar o chicote, trocar o componente ou liberar o veículo.
- A tabela de FMI separa sinal alto, sinal baixo, sinal implausível e ausência de sinal — três defeitos diferentes que o painel mostra com o mesmo número.
Para quem é
- Eletricista automotivo que trabalha com chicote, conector e rede CAN de caminhão e ônibus.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
- Oficina independente que atende Caminhão pesado Volkswagen Constellation e não tem acesso à literatura de concessionária.
Perguntas frequentes
Posso pesquisar por um código?
Pode. Dá para buscar o número do código pelo próprio leitor de PDF, e o sumário é clicável: clicou no código, caiu na página.
Vem com esquema elétrico?

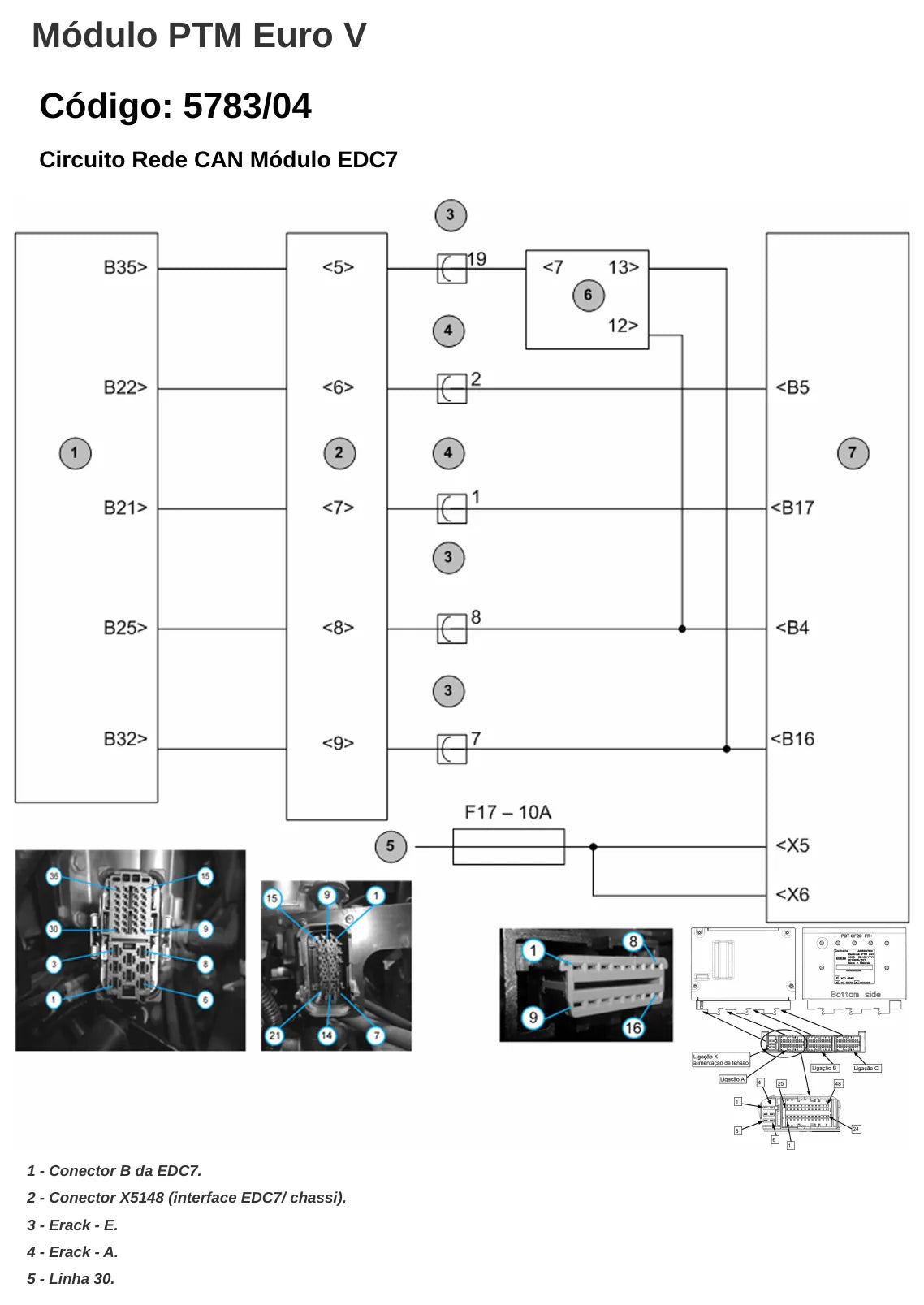

Vem. Cada código tem o circuito desenhado com a identificação dos conectores e dos pinos envolvidos.
Esse material é o mesmo do scanner?
Não. O scanner mostra o número do código; este manual é o que explica o que aquele número significa e como testar o circuito.
Quantos códigos tem?
São 117 códigos, cada um com descrição, causas por FMI, esquema elétrico e passo a passo do teste.
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
