O manual de diagnóstico de falhas do Unidade Lógica (LU) do painel de instrumentos para Caminhão pesado Volkswagen Constellation Euro 5 é o documento técnico em PDF, com 344 páginas em português, que cobre 96 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Constellation 13-190, 15-190, 17-190, 17-280, 17-330, 19-330, 19-390, 24-280, 24-330, 25-390, 26-280, 26-390, 31-280, 31-330 e 31-390.
A Unidade Lógica é quem acende as luzes e guarda os códigos do painel. Ler o código é fácil; saber qual fio medir é o que separa o conserto do chute.
A Unidade Lógica é o cérebro do painel: nível de combustível, carga da bateria, temperatura, marcha engatada, embreagem, vidros e travas. Cobre a linha Constellation completa, do 13-190 ao 31-390.
Destaques deste material
- Esquema elétrico por código, com conector e pino identificados.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.

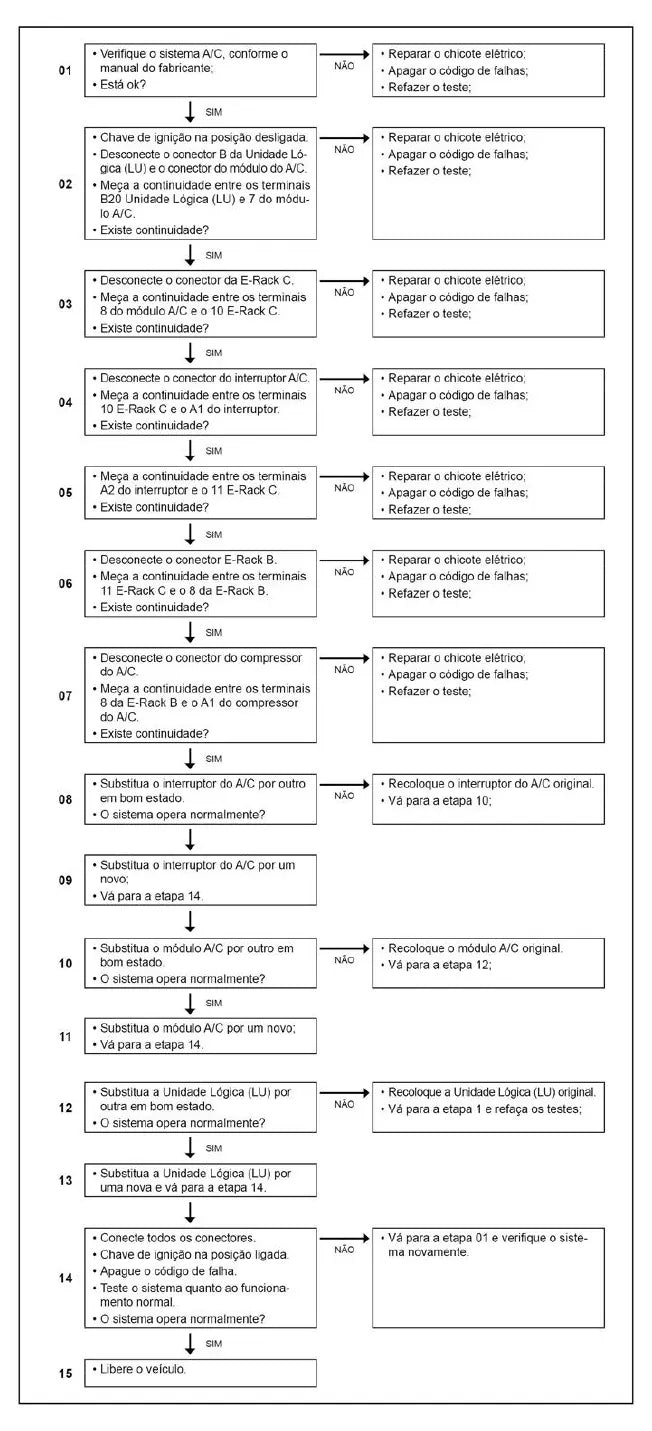

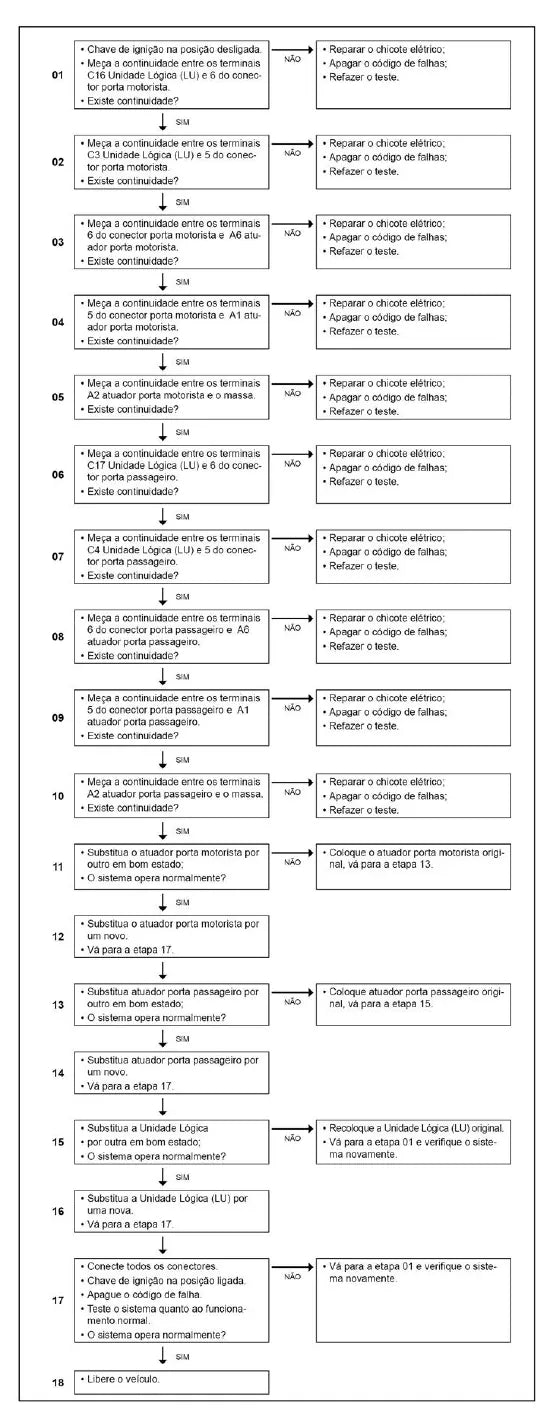

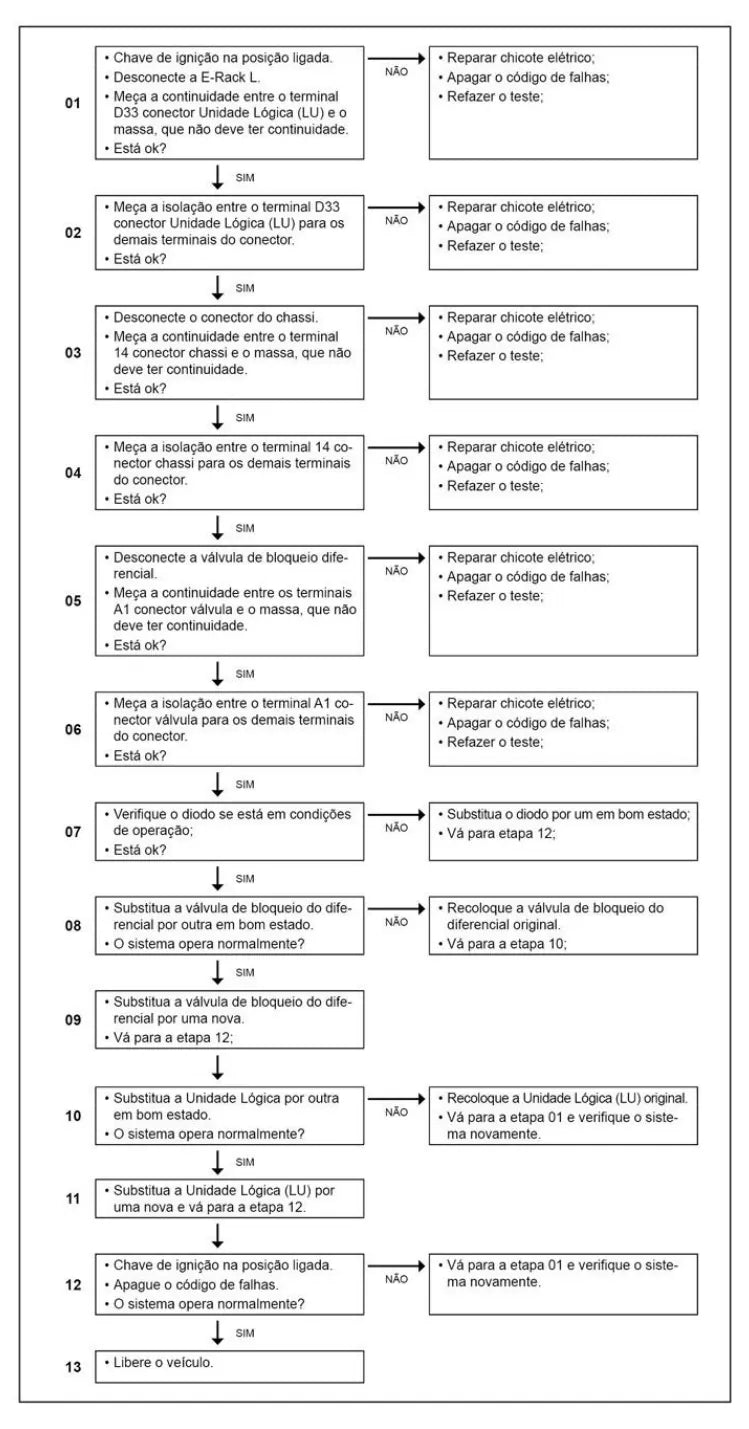

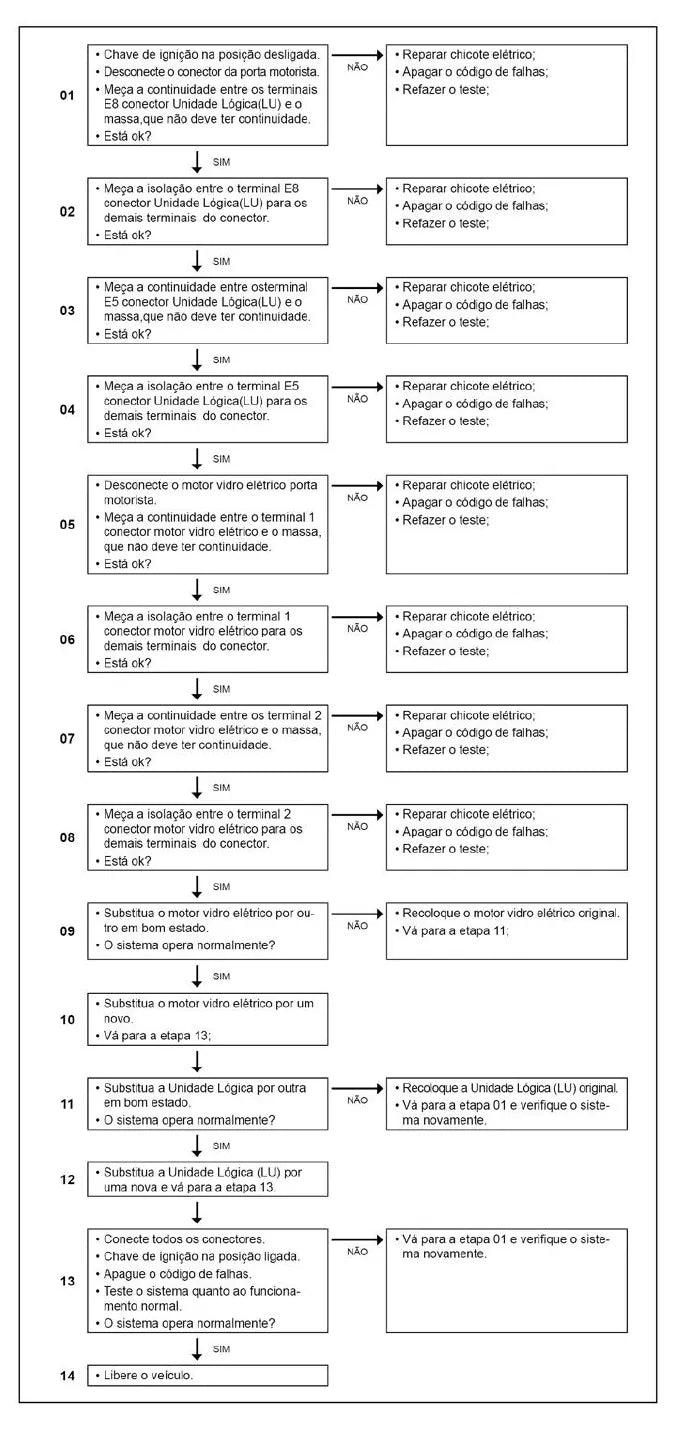

- Fluxograma de diagnóstico numerado, com saída SIM/NÃO em cada etapa.
- Capítulo de medições com multímetro, com os cuidados de conector e pino.
- 96 códigos de falha, cada um resolvido do sintoma até a decisão final.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
O que este manual cobre
- Sistema de Carga da Bateria
- Interruptor Superior de Embreagem
- Circuito das Luzes de Emergência em Curto-Circuito
- Luz Indicadora de Direção Traseira Esquerda - em Curto
- Luz indicadora de Direção Traseira Direita - em Aberto
- Sinal de Curto no Bloqueio Entre Diferenciais
- Comando de Válvula Acionado, Porém o Sistema Não Está Acoplado
- Saída da Válvula Divisor/Eixo 2 Velocidades/Marcha Super Reduzida – Circuito Aberto
- Saída do Motor de Travamento da Porta Lado Esquerdo
- Interruptor do Vidro Lado Passageiro da Janela Direita (Valor de Resistência for a da…
- Erro na Ponte Elétrica de Acionamento do Vidro Passageiro
- Tacógrafo Substituído
Por que vale a pena
- O fluxograma termina em uma decisão: reparar o chicote, trocar o componente ou liberar o veículo.
- A tabela de FMI separa sinal alto, sinal baixo, sinal implausível e ausência de sinal — três defeitos diferentes que o painel mostra com o mesmo número.
- Fecha o atendimento com a etapa de apagar a memória de falhas e revalidar o sistema antes de entregar.
- Mostra em quais outros módulos a mesma falha costuma gravar código, para você não caçar defeito no lugar errado.
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
- Serve de roteiro para padronizar o diagnóstico entre mecânicos diferentes da mesma oficina.
Para quem é
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Oficina independente que atende Caminhão pesado Volkswagen Constellation e não tem acesso à literatura de concessionária.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
Perguntas frequentes
Abre no celular?
Abre. É um PDF comum, que roda em qualquer leitor de celular, tablet ou computador, sem programa especial.
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento. É um arquivo PDF, sem envio físico.
Preciso de scanner para usar?
Ajuda, mas não é obrigatório. O volume traz o capítulo de uso da ferramenta VCO-950 e também os procedimentos com multímetro, que resolvem boa parte dos testes.
Posso pesquisar por um código?
Pode. Dá para buscar o número do código pelo próprio leitor de PDF, e o sumário é clicável: clicou no código, caiu na página.
Esse material é o mesmo do scanner?
Não. O scanner mostra o número do código; este manual é o que explica o que aquele número significa e como testar o circuito.
