O manual de diagnóstico de falhas do módulo EDC7 do motor MAN D08 para Chassi de ônibus Volkswagen Volksbus Euro 5 é o documento técnico em PDF, com 854 páginas em português, que cobre 209 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Volksbus 15-190 OD · 17-230 OD/OT (inclusive V-Tronic) · 17-260 OT · 17-280 OT (inclusive V-Tronic) · 17-280 Lowentry.
Quando a luz do motor acende no Constellation, o código que o painel mostra não diz o que fazer — diz só onde procurar. Este volume fecha essa lacuna.
O EDC7 do Volksbus atende o 15-190 OD, o 17-230, o 17-260 e o 17-280, inclusive as versões V-Tronic e Lowentry. É o mesmo MAN D08 do caminhão, mas os esquemas aqui são os do chassi de ônibus.
Destaques deste material
- Capítulo de medições com multímetro, com os cuidados de conector e pino.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Estratégia de monitoramento de cada código — o que o módulo mede para acusar a falha.
- 209 códigos de falha, cada um resolvido do sintoma até a decisão final.

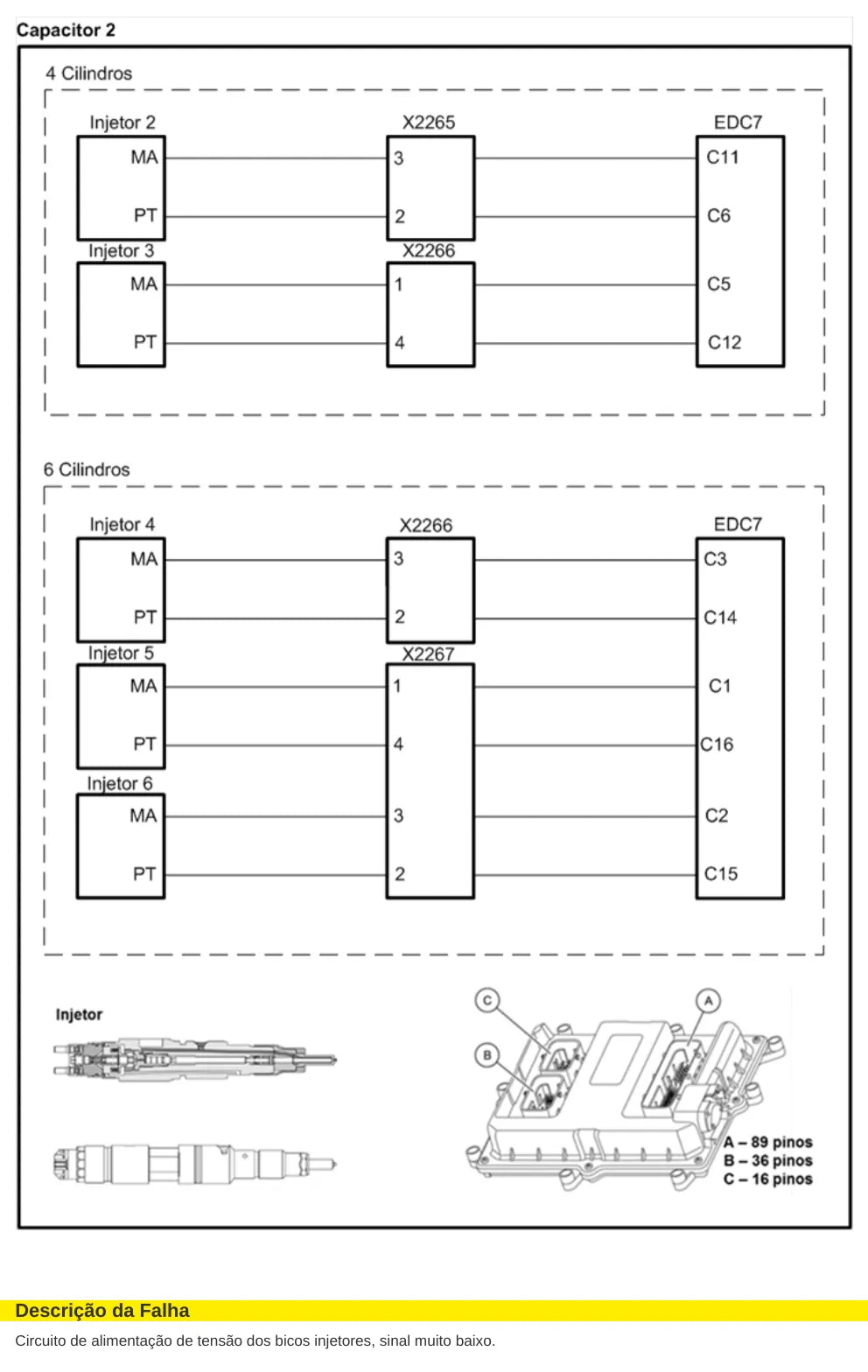

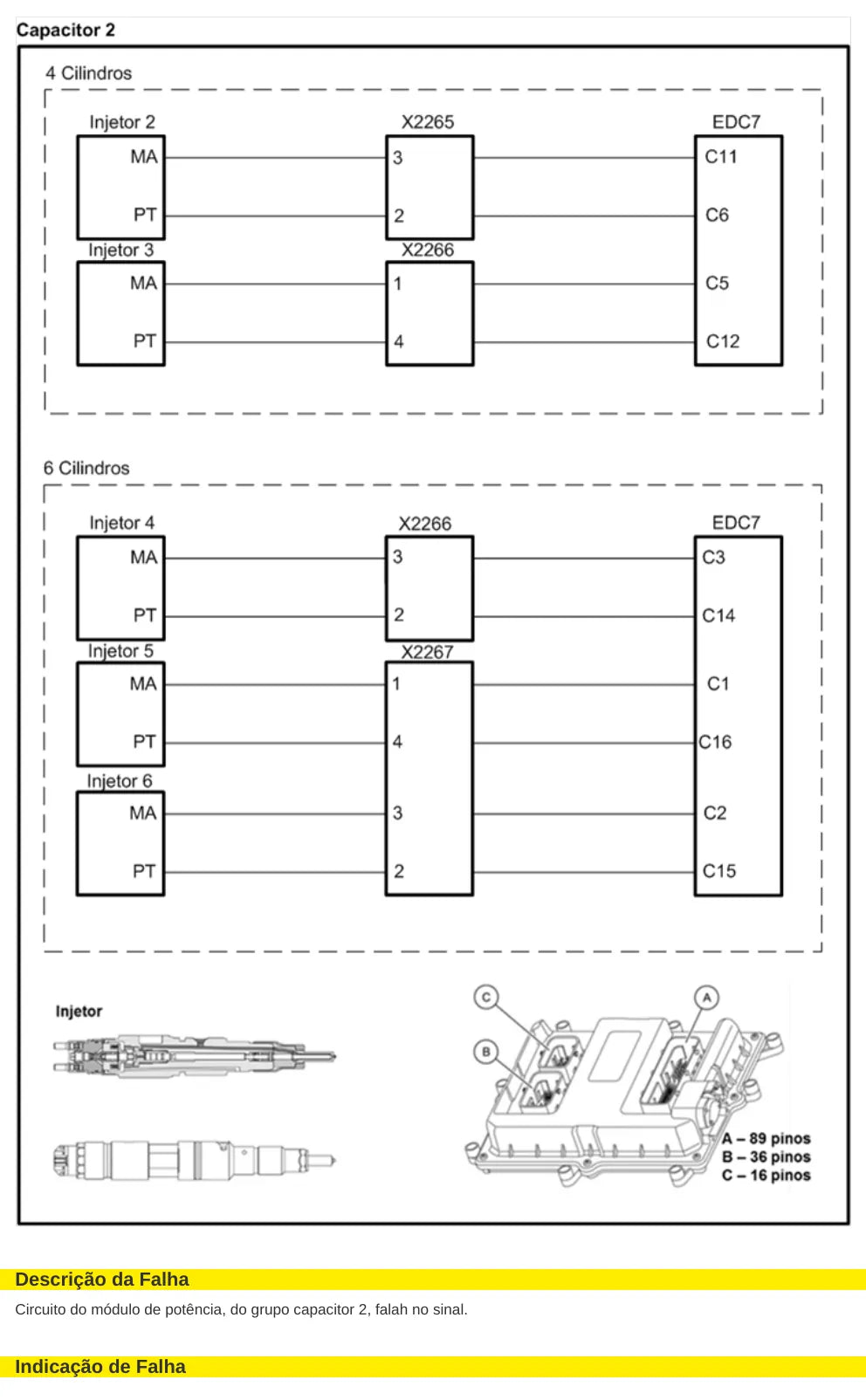

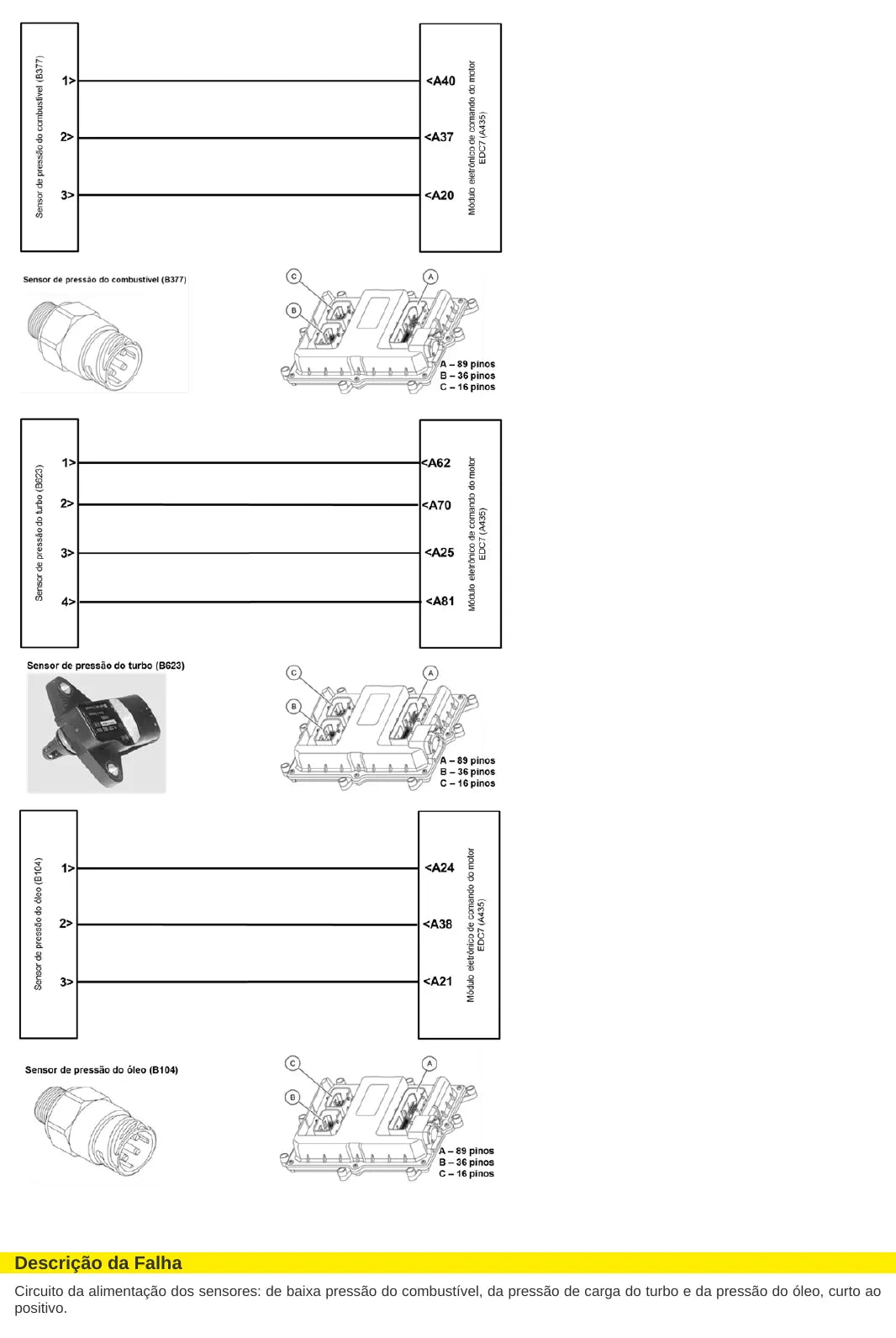

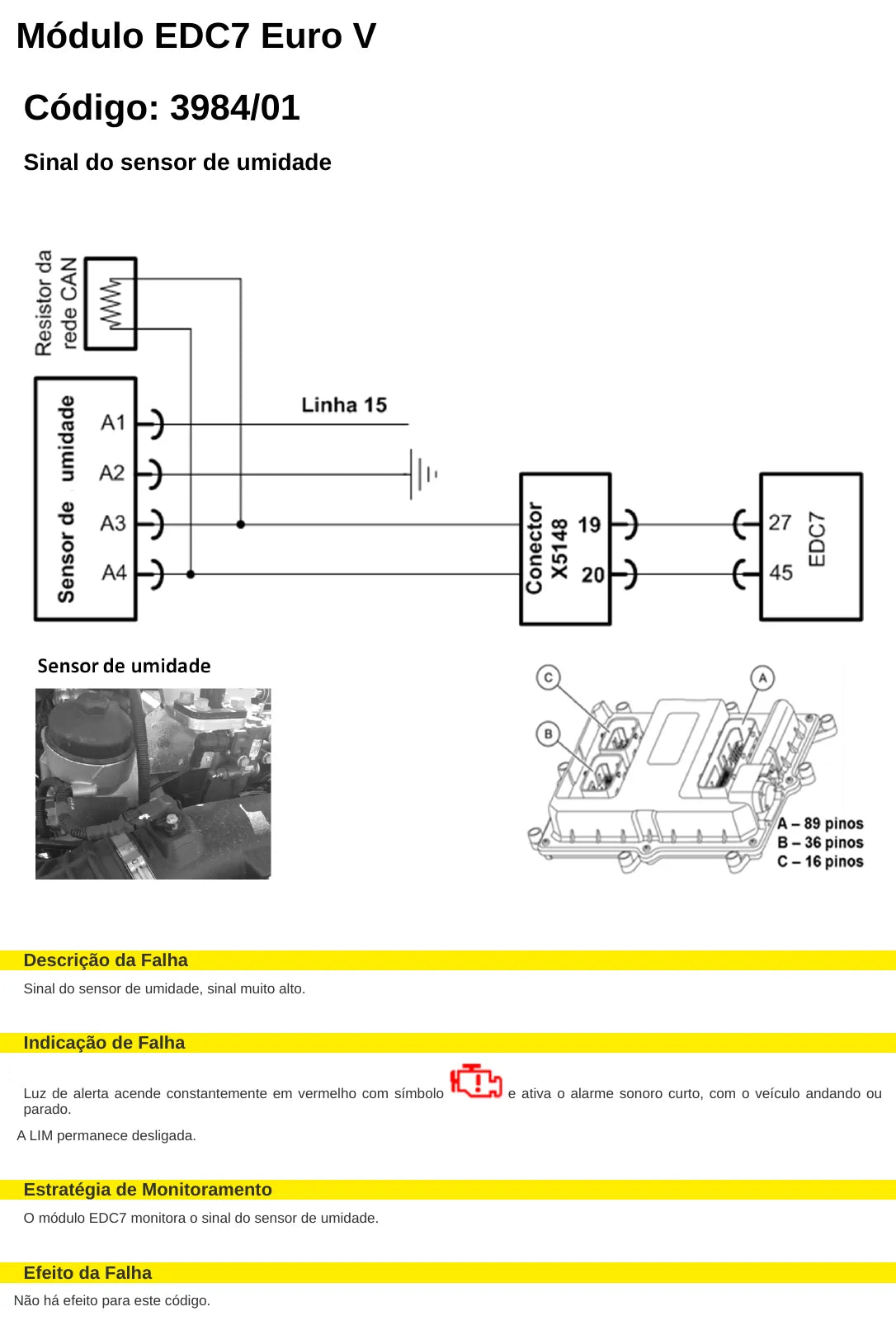

- Esquema elétrico por código, com conector e pino identificados.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Tabela de FMI por código, separando sinal alto, baixo, implausível e ausente.
O que este manual cobre
- Pressão de alimentação de combustível
- Circuito Injetor (motor 4 cilindros injetor 4 e motor 6 cilindros injetor 3)
- Sistema do atuador EGR
- Plausibilidade da rotação do motor
- Falha na leitura da memória do módulo
- Temperatura interna da EDC7
- Circuito do sensor de rotação do virabrequim
- Circuito relé do Grid Heater
- Monitoramento do motor de partida
- Desvio da posição do EGR fechado
- Calibração do circuito de temperatura da sonda lambda
- Circuito do sensor sonda lambda
Por que vale a pena

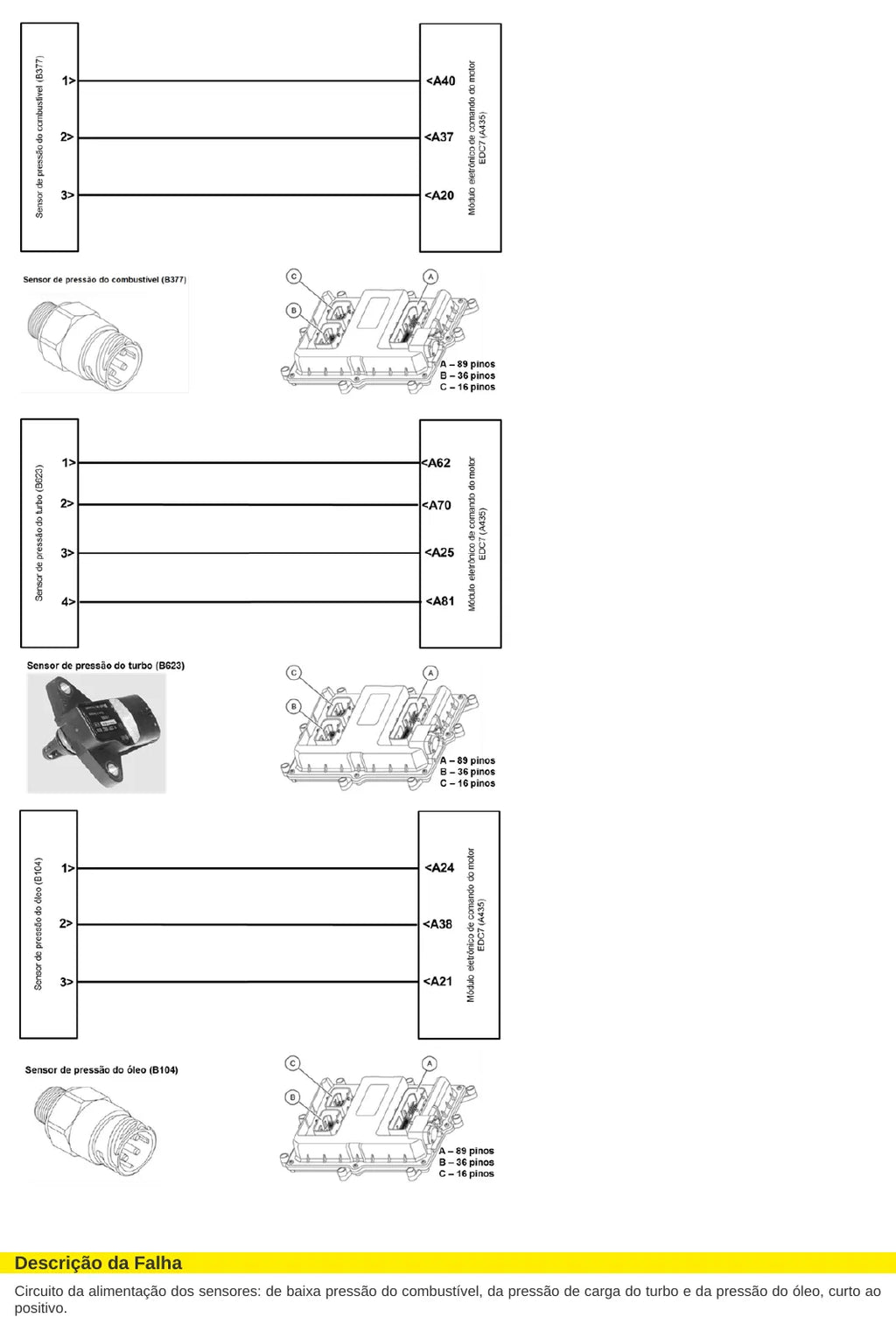

- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
- Cada código traz o procedimento de teste na sequência da fábrica, com o ponto exato onde encostar a ponta de prova.
- Traz o efeito de cada falha no funcionamento: o que o veículo perde, se ainda pode rodar e o que para de funcionar.
- Indica quando o código é condição de operação e deve ser apagado, evitando troca de peça boa.
- Aponta quando o teste exige o veículo parado, em movimento ou com a ignição só ligada.
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
Para quem é
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
- Oficina independente que atende Chassi de ônibus Volkswagen Volksbus e não tem acesso à literatura de concessionária.
- Frotista e mantenedor que quer conferir o laudo antes de autorizar a troca de um módulo.
Perguntas frequentes
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento. É um arquivo PDF, sem envio físico.
Vem com esquema elétrico?
Vem. Cada código tem o circuito desenhado com a identificação dos conectores e dos pinos envolvidos.
O documento está em português?
Sim. Todo o conteúdo é em português do Brasil, incluindo os esquemas e os fluxogramas.
Abre no celular?
Abre. É um PDF comum, que roda em qualquer leitor de celular, tablet ou computador, sem programa especial.
Esse material é o mesmo do scanner?
Não. O scanner mostra o número do código; este manual é o que explica o que aquele número significa e como testar o circuito.
