O manual de diagnóstico de falhas do módulo PTM (Power Train Manager) para Chassi de ônibus Volkswagen Volksbus Euro 5 é o documento técnico em PDF, com 478 páginas em português, que cobre 129 códigos de falha — cada um com descrição, indicação no painel, estratégia de monitoramento, efeito no funcionamento, causas prováveis por FMI, esquema elétrico com conectores e pinos, e o passo a passo do teste até a liberação do veículo. Aplicação: Volksbus 15-190 OD · 17-230 OD/OT (inclusive V-Tronic) · 17-260 OT · 17-280 OT (inclusive V-Tronic) · 17-280 Lowentry.
O PTM é o módulo que conversa com o motor, com o câmbio e com o freio ao mesmo tempo. Por isso uma falha nele aparece como problema de outra coisa.
PTM na aplicação de ônibus: pedal do acelerador, freio motor, retarder e as mensagens de rotação e marcha que o módulo troca com o EDC7 e com a TCU do chassi Volksbus.
Destaques deste material
- 129 códigos de falha, cada um resolvido do sintoma até a decisão final.
- Indicação de como a falha aparece no painel: qual luz acende e se há alarme sonoro.
- Índice navegável: clicou no código, caiu na página.
- Legenda de componentes em cada circuito, com a identificação usada no veículo.
- Fluxograma de diagnóstico numerado, com saída SIM/NÃO em cada etapa.
- Esquema elétrico por código, com conector e pino identificados.
- Capítulo de uso da ferramenta de diagnóstico VCO-950.
O que este manual cobre
- Circuito de Alimentação da PTM (Linha 30 e Linha 15)
- Circuito de alimentação da PTM (Linha 30 e Linha15)

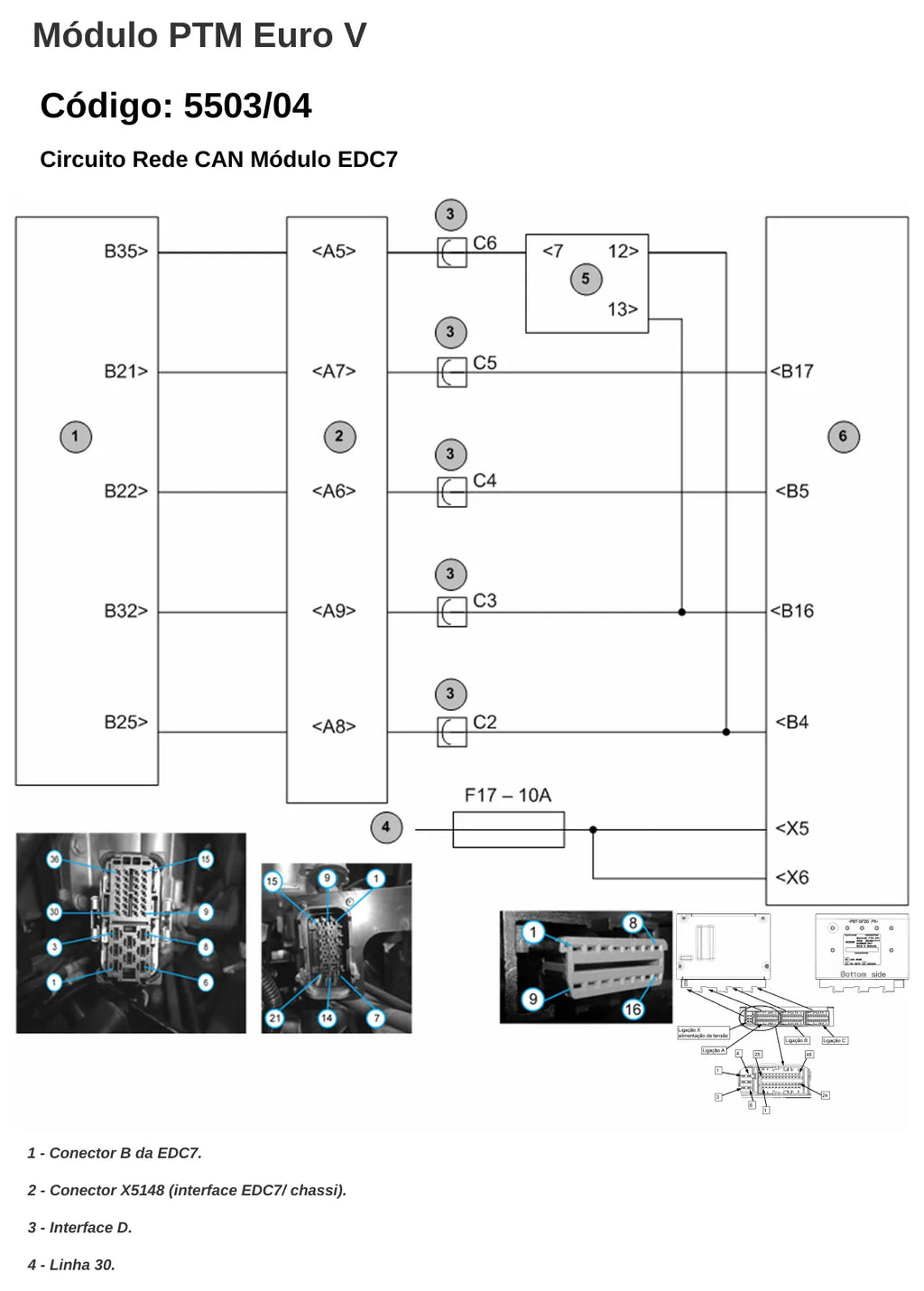

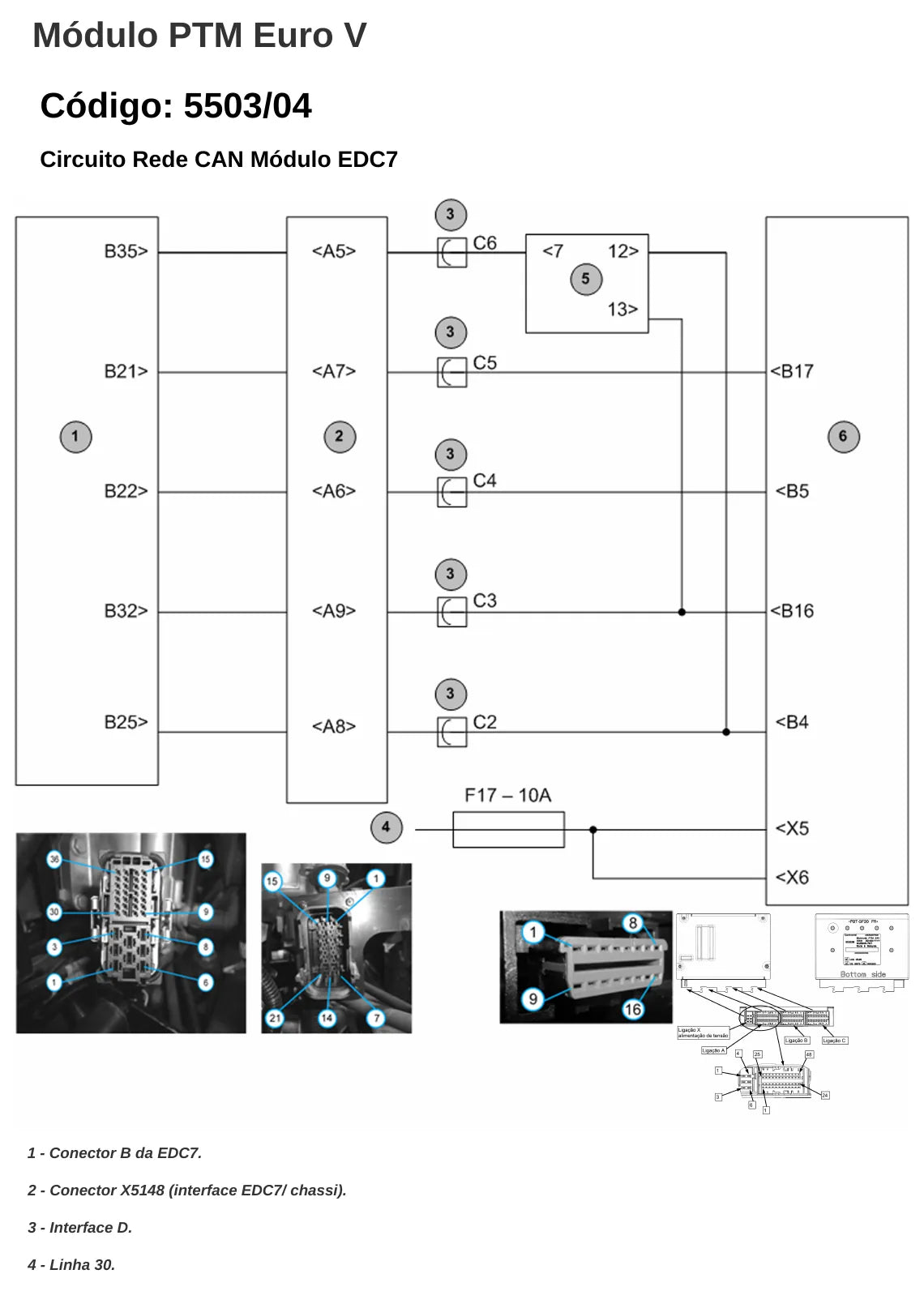

- Circuito Rede CAN Módulo EDC7
- Circuito Rede CAN Módulo TCU (módulo da transmissão automática)
- Rede CAN Módulo TCU/LU Circuito do interruptor de neutro
- Circuito Rede CAN Módulo ABS Mensagem do Sinal do Interruptor do Pedal de Freio
- Circuito da Solenóide do Freio Motor
- Falha Indicada Via Rede CAN do ABS para PTM Circuito dos sensores de velocidade do eixo…
- Mensagem de marcha recomendada

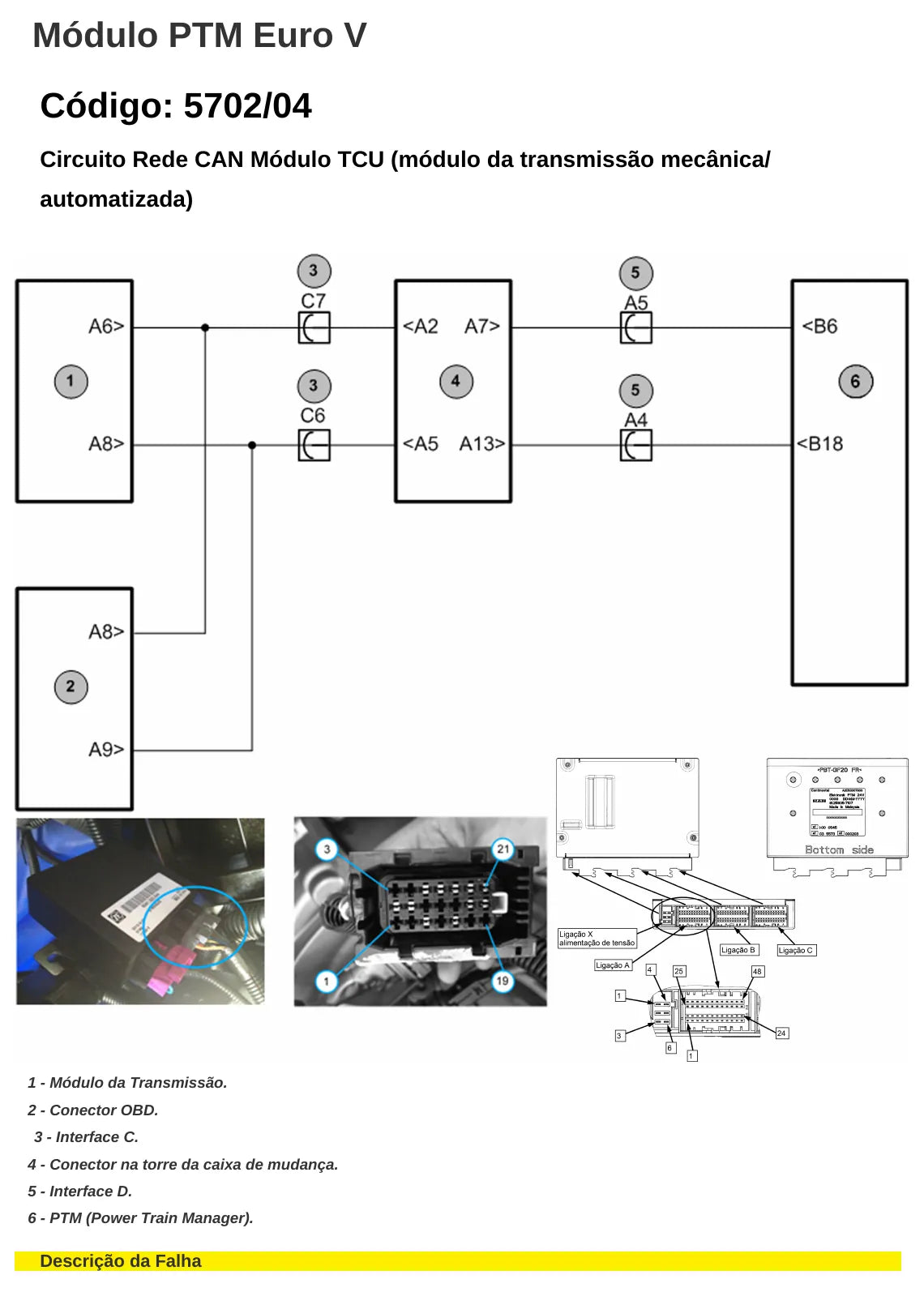

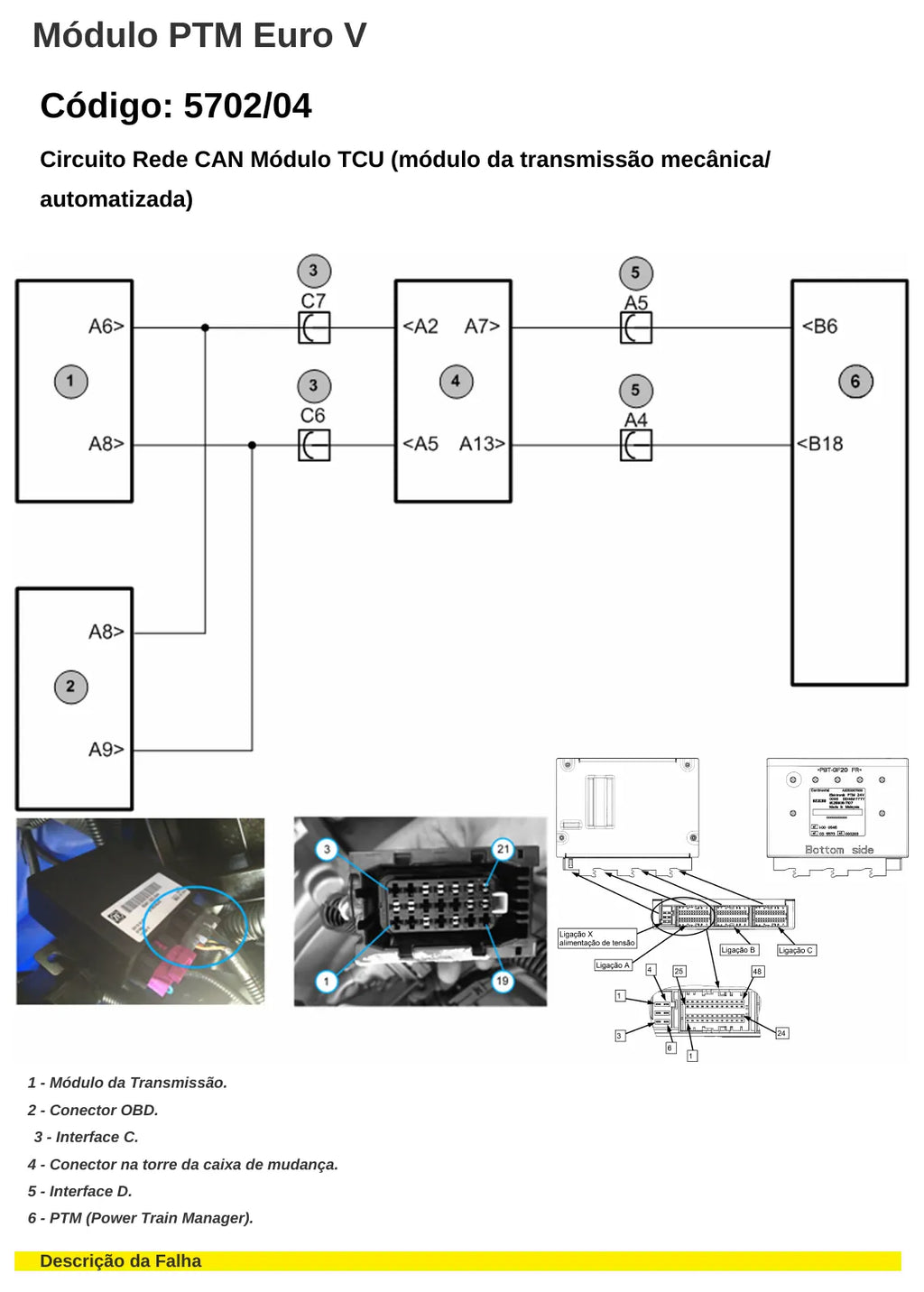

- Circuito Rede CAN Módulo TCU (módulo da transmissão)
- Circuito do piloto automático
- Falha Indicada Via Rede CAN da LU (Unidade Lógica) para PTM Circuito dos interruptores de porta
Por que vale a pena
- Cada código traz o procedimento de teste na sequência da fábrica, com o ponto exato onde encostar a ponta de prova.
- Fecha o atendimento com a etapa de apagar a memória de falhas e revalidar o sistema antes de entregar.
- O fluxograma termina em uma decisão: reparar o chicote, trocar o componente ou liberar o veículo.
- Serve de roteiro para padronizar o diagnóstico entre mecânicos diferentes da mesma oficina.
- Evita a troca por tentativa: o passo de substituição só aparece depois que chicote e alimentação foram descartados.
- O esquema elétrico vem junto do código, com número de conector e número de pino — você não precisa abrir outro documento no meio do serviço.
Para quem é
- Eletricista automotivo que trabalha com chicote, conector e rede CAN de caminhão e ônibus.
- Auto elétrica que faz diagnóstico com scanner e multímetro e precisa do valor de referência.
- Oficina independente que atende Chassi de ônibus Volkswagen Volksbus e não tem acesso à literatura de concessionária.
- Mecânico de linha pesada que atende frota e precisa fechar o diagnóstico no mesmo dia.
Perguntas frequentes
Vem com esquema elétrico?
Vem. Cada código tem o circuito desenhado com a identificação dos conectores e dos pinos envolvidos.
Como recebo o arquivo?
O download fica disponível logo após a confirmação do pagamento. É um arquivo PDF, sem envio físico.
Serve para o meu modelo?
Atende Volksbus 15-190 OD · 17-230 OD/OT (inclusive V-Tronic) · 17-260 OT · 17-280 OT (inclusive V-Tronic) · 17-280 Lowentry. Confira o seu modelo nessa lista antes de comprar.
Dá para imprimir?
Dá. Está em A4, então imprime direto — muita oficina imprime só a folha do código que está atendendo.
Posso pesquisar por um código?
Pode. Dá para buscar o número do código pelo próprio leitor de PDF, e o sumário é clicável: clicou no código, caiu na página.
