Descrição
Especificações
O Códigos de Falha MAN Trucknology Generation (TGA, TGL, TGM, TGS e TGX) é o material técnico em PDF, com 286 páginas em inglês, pronto para consulta na oficina e para impressão das folhas que você for usar.
É o compêndio oficial da MAN para a Trucknology Generation, edição de abril de 2013 — a que substitui a de 2012. Vem em duas partes: as mensagens que aparecem no display e a tabela completa por SPN.
Modelos e versões atendidos
O que este volume cobre:
- MAN Trucknology Generation
- central de bordo ZBR2
- EBS, EBS_5, ABS, ECAS, BHTC, TPM, MMDS, LGS e MFR
- edição SD 812cen-online 04.2013
- módulo de motor EDC7 em todas as variantes (EDC7C32, EDC7C32_S, EDC7M, EDC7S, EDC7_6)
Versões e potências desta geração:
- Trucknology Generation é a família MAN lançada em 1999/2000: TGA (2000–2007), TGX e TGS (desde 2007), mais TGL e TGM
- TGL 160 a 250 cv, TGM 250/290/320 cv, TGS 320 a 540 cv, TGX 360 a 640 cv
- a designação é série + PBT em toneladas + potência: TGX 18.440 é 18 t e 440 cv; TGS 33.480; TGL 12.250
- motores: D0834 e D0836 (família D08), D2066 (D20, 10,5 L), D2676 (D26, 12,4 L) e D3876 (15,2 L)
Destaques deste material
- 286 páginas, edição SD 812cen-online 04.2013, que substitui a SD 812ben de 2012
- Primeira parte: mensagem no display, luz de advertência acesa, LED, buzina e observação do que cada aviso significa

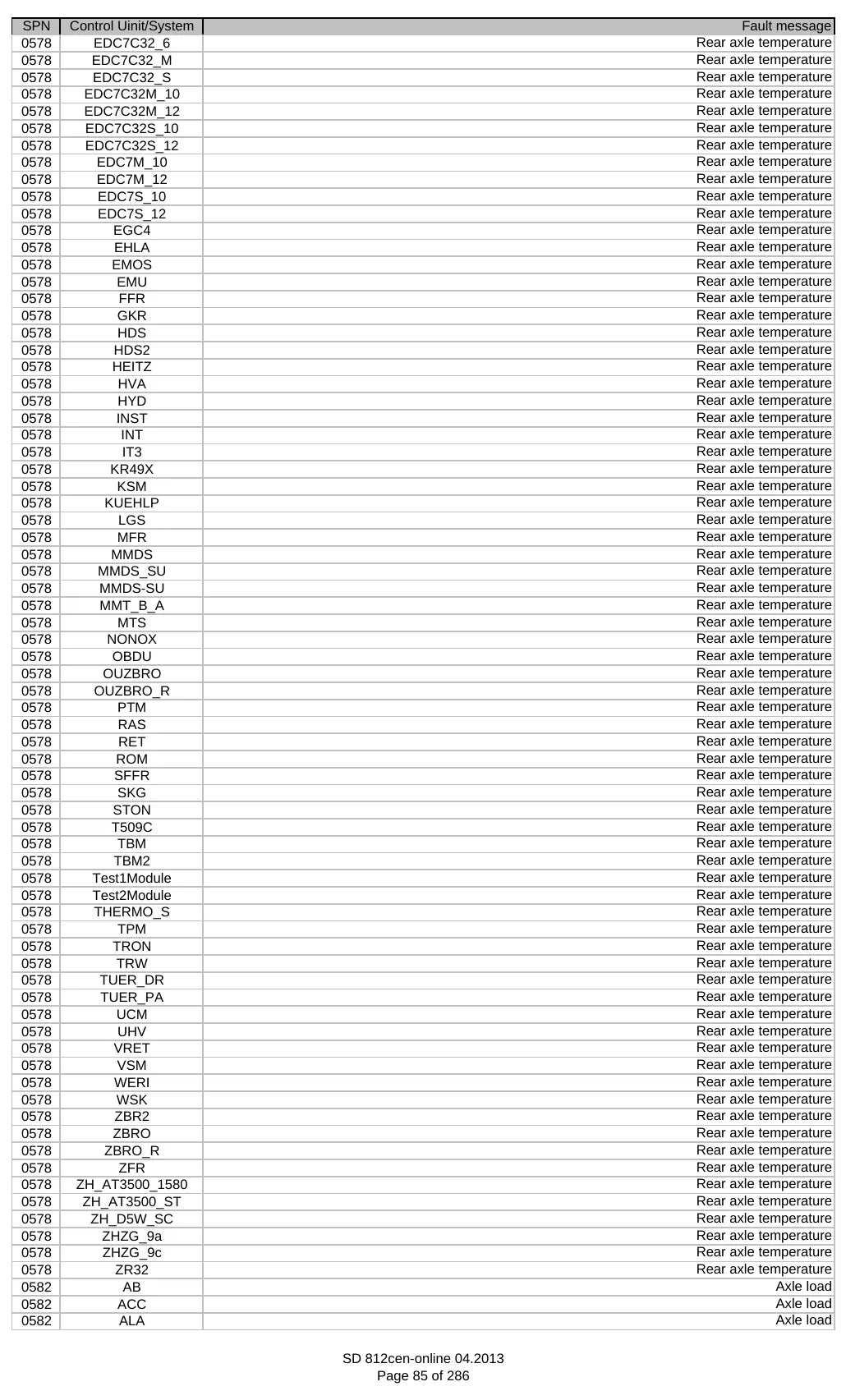

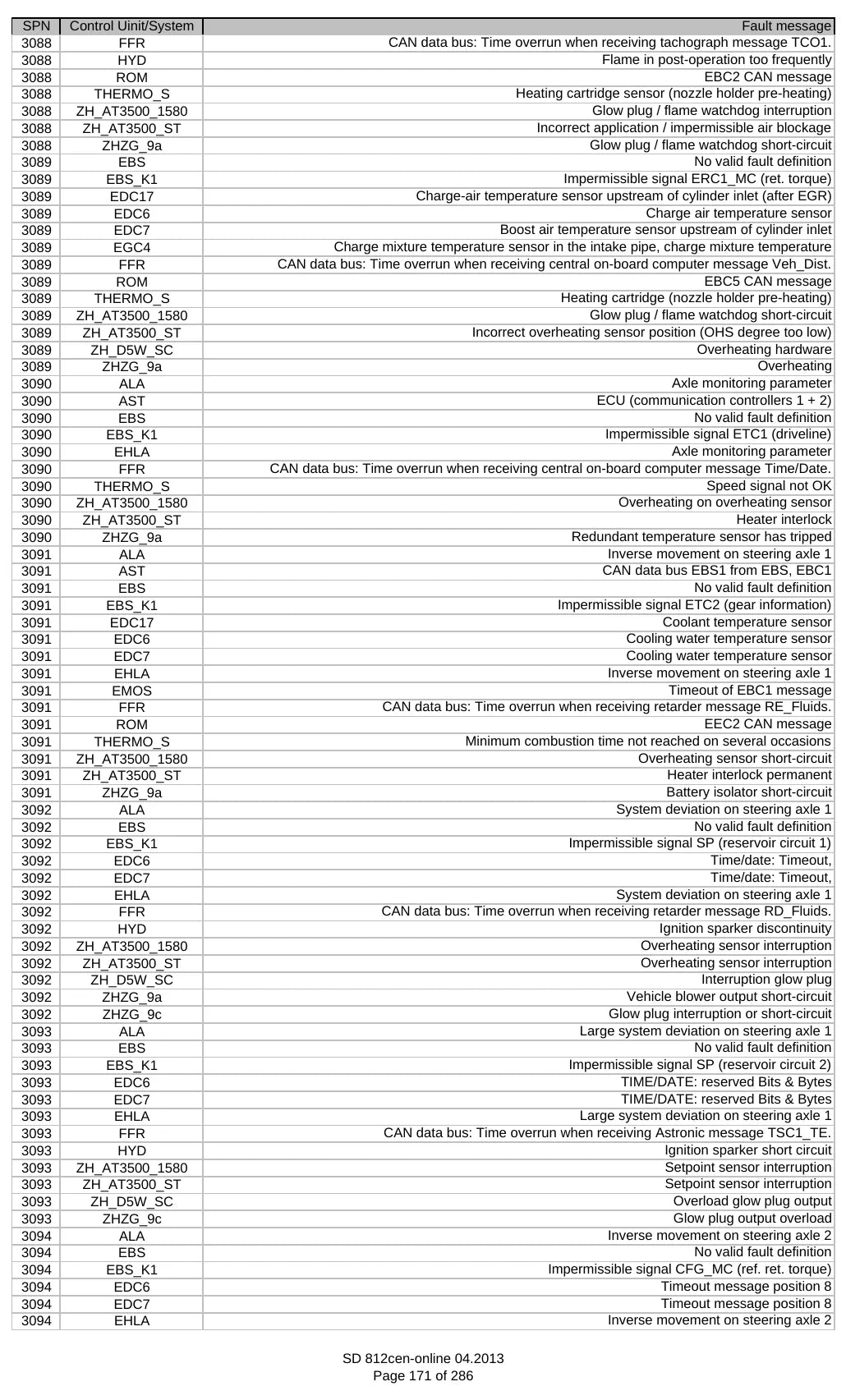

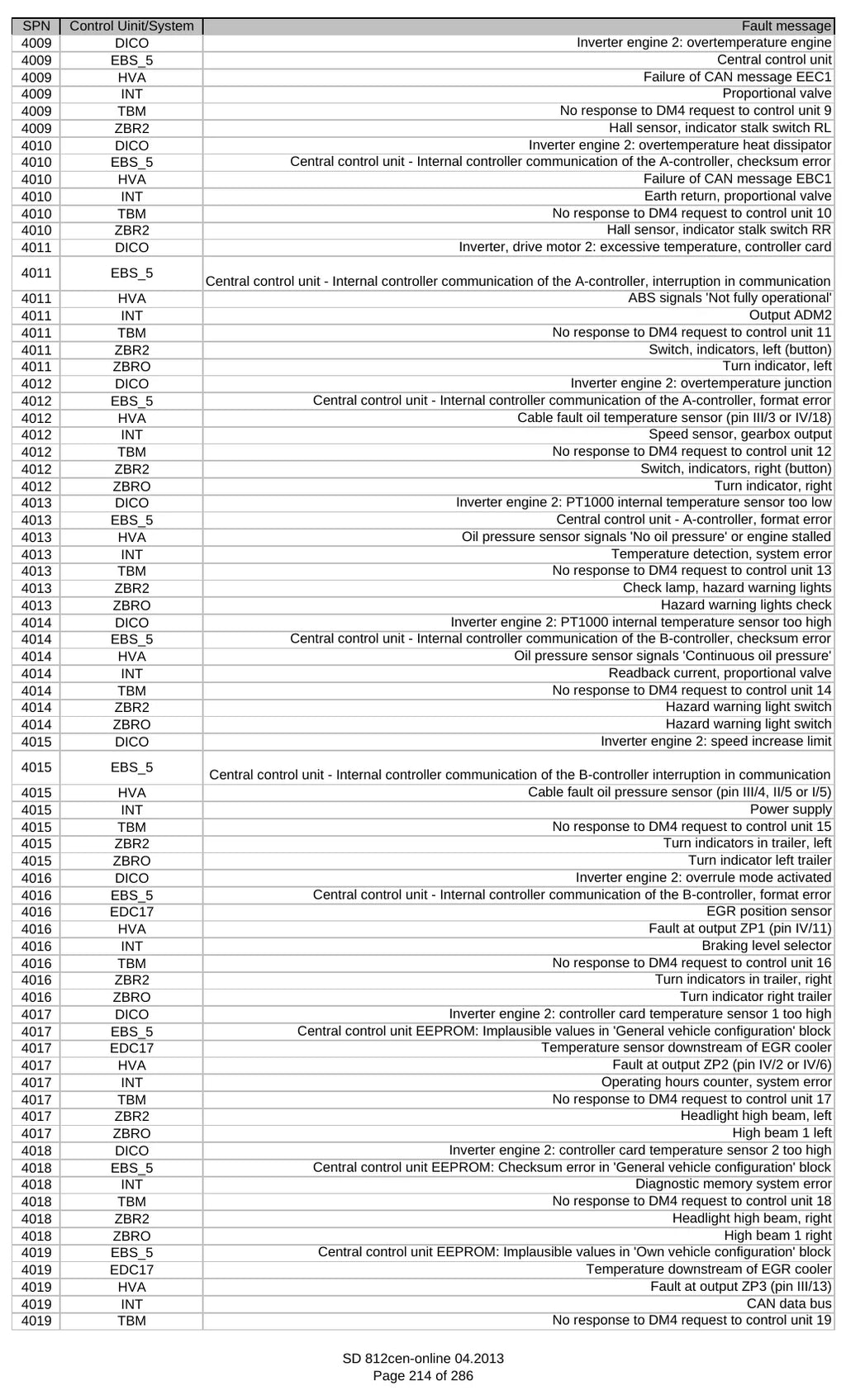

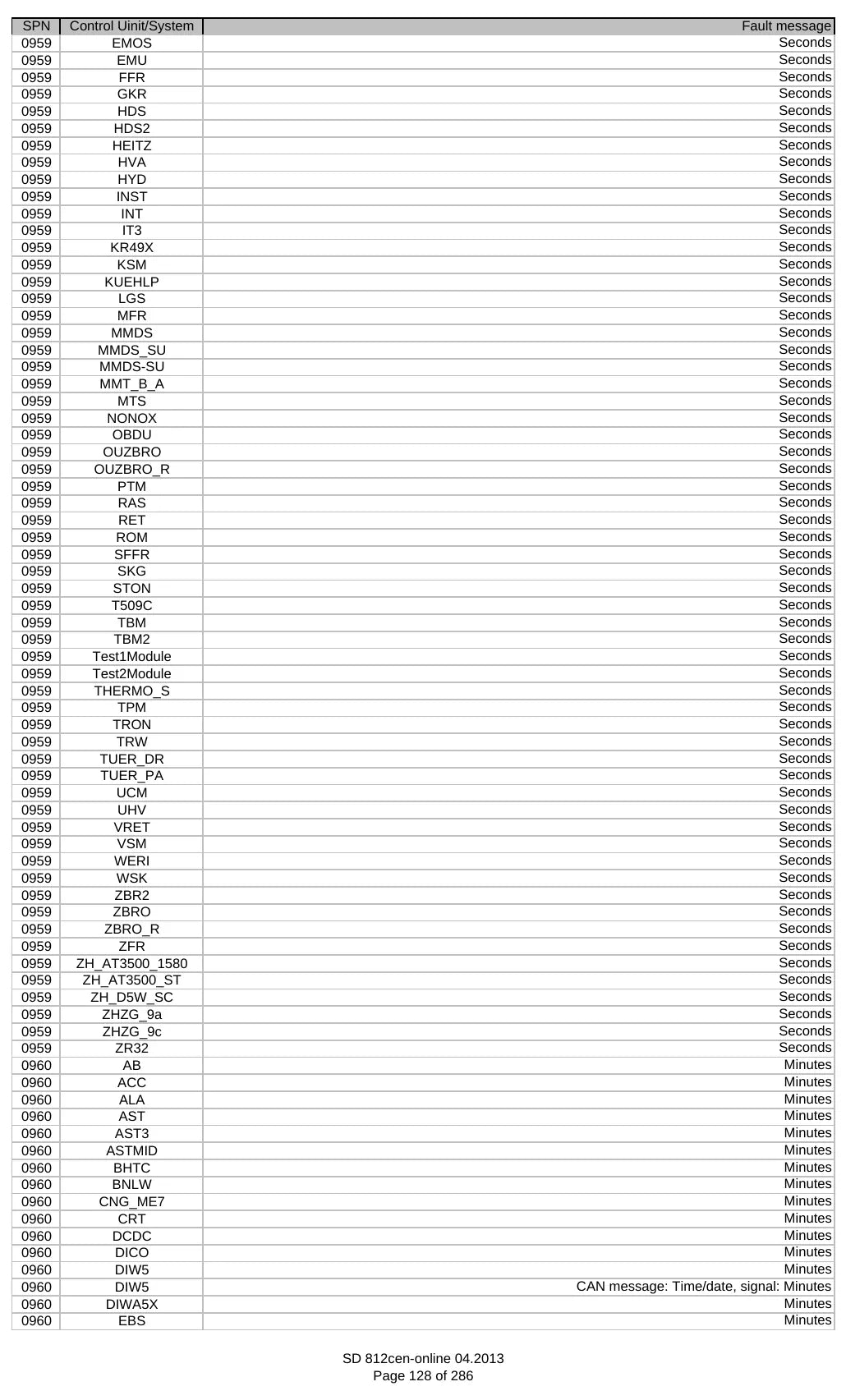

- Segunda parte: tabela por SPN com a unidade de comando/sistema e a mensagem de falha
- Um mesmo SPN aparece listado para cada sistema em que ocorre (LGS, MFR, MMDS, MMDS-SU, TPM e demais)
- Cobre EDC, EBS, EBS_5, ABS, HDS, BHTC, ECAS e os demais módulos da linha
- Traz a lista de abreviações e a definição de cada FMI
O que este documento cobre
- Notas de uso e como interpretar os SPN
- Mensagens do painel principal
- Gestão eletrônica do motor (EDC)
- Freios EBS, EBS_5 e ABS
- Abreviações usadas
- Climatização BHTC
- Tabela de falhas por SPN
- Módulos de porta e conforto
- Suspensão eletrônica ECAS
- Transmissão e embreagem
- Mensagem no display e aviso por luz de advertência
Por que vale a pena
- Referência de bancada para quem atende a marca todo dia.
- Evita a troca desnecessária de central eletrônica, que é o item mais caro do diagnóstico errado.
- Serve para conferir se o scanner traduziu o código corretamente.
Para quem é
Indicado para mecânicos e diagnosticadores de caminhões MAN, oficinas de linha pesada e frotistas.
Perguntas frequentes
Serve para qual veículo?
Para o MAN Trucknology Generation (TGA, TGL, TGM, TGS e TGX). Confira o modelo e a versão do seu veículo antes da compra.
Posso imprimir só as páginas que preciso?
Pode. É um PDF comum: você imprime a folha do circuito ou do conjunto que vai atacar.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
Dá para dar zoom sem perder qualidade?
Dá. O material foi preparado para ampliar na tela, que é como se lê um desenho técnico.
