O Esquema Elétrico Volkswagen Constellation MAN D0836 EVI / ZF 12TX2420 TD é o documento técnico em PDF, com 120 páginas em português, para caminhão. Ele traz os diagramas de circuito, a identificação de conectores, pinagem, cores de fios, relés, fusíveis e pontos de massa. Entrega digital imediata e acesso vitalício.
Destaques deste material
- Cobre as motorizações D0836 6,9L EVI de 260 cv/950 Nm e 315 cv/1200 Nm e a caixa ZF 12TX2420 TD
- Proteções por circuito: porta-fusíveis de 30 A, 100 A e 500 A e fusíveis F9/F10, F15/F19 e F23
- Circuito do relé do aquecedor do tanque de ARLA (pós-tratamento)
- Variantes por opcional: para-sol externo, teto médio e rádio 2 DIN com tela 7"
- 1ª edição K207 (1) br com fechamento em 01.2023
Circuitos e sistemas cobertos
- Controle de revisões do documento

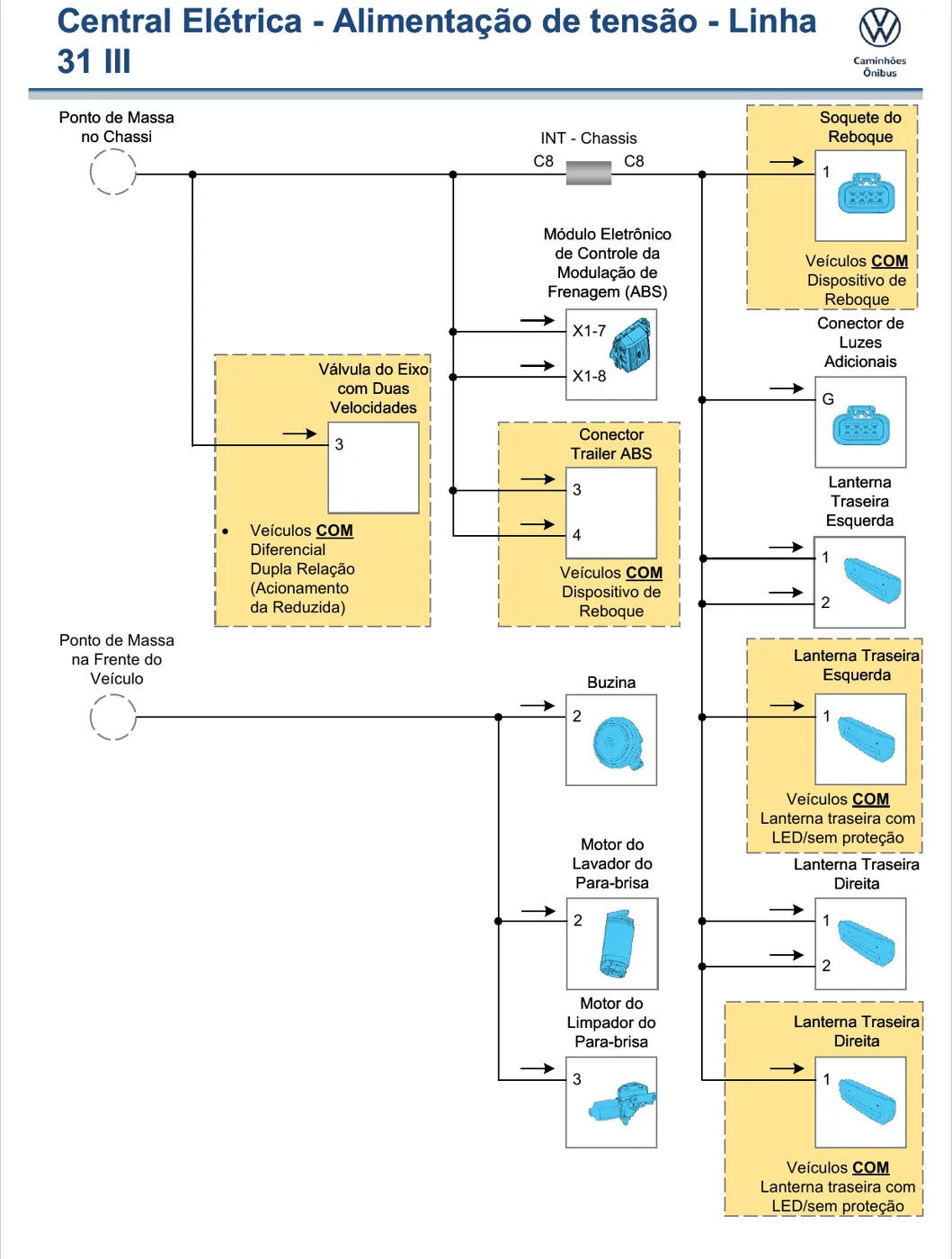

- Central elétrica — alimentação de tensão: baterias e fusíveis
- Central elétrica — interruptor de ignição
- Central elétrica — alimentação da Linha 30
- Restrição — relé de inclinação da cabine

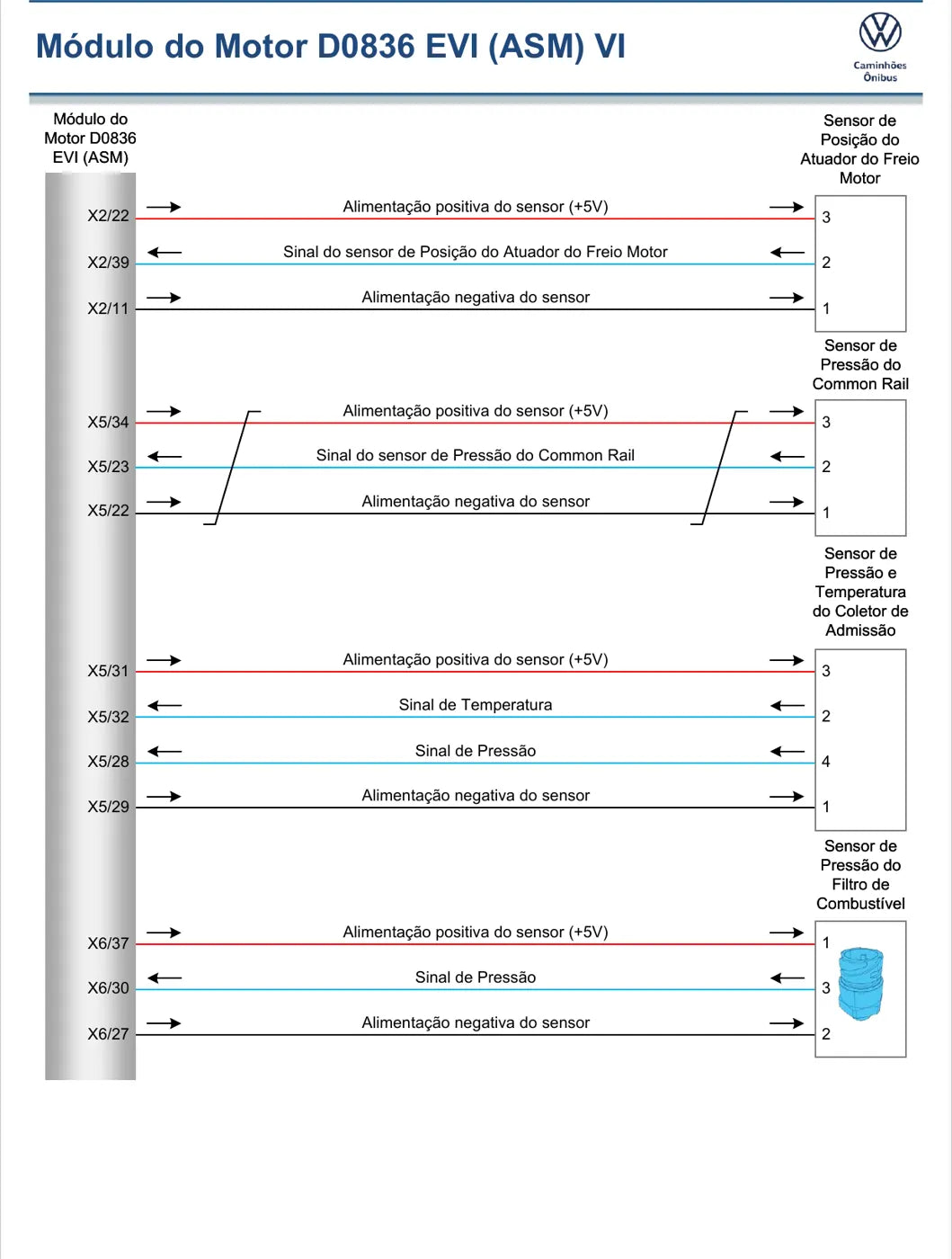

- Módulo do motor D0836 EVI (ASM) e módulo complementar (PTM)
- Conversores DC-DC e chave geral
- Módulo eletrônico da cabine (BSG) mestre

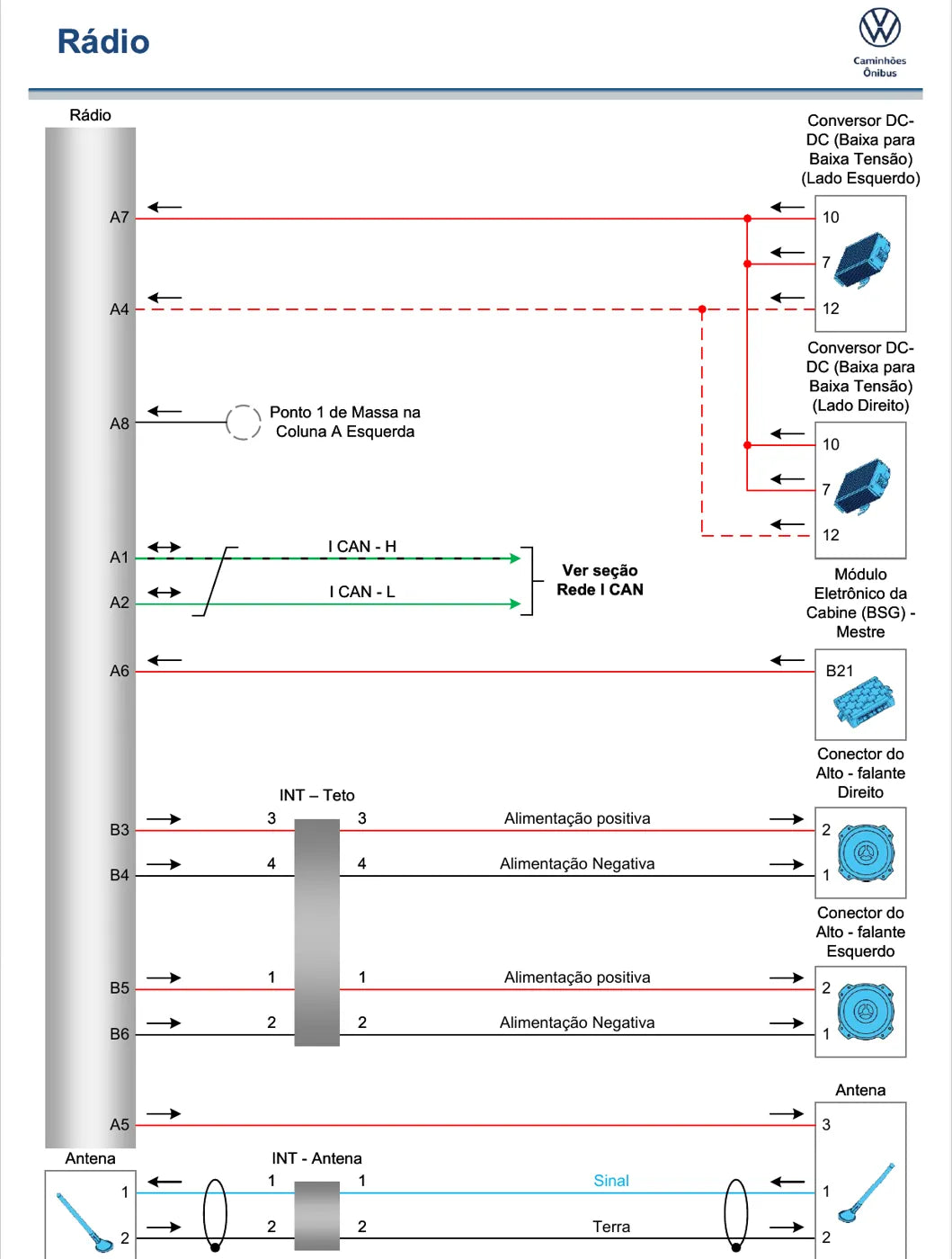

- Módulo de telemetria (RIO), tacógrafo e rádio
- Luzes de posição do teto — lados esquerdo e direito
- Relé do farol alto e relé de iluminação auxiliar
- Motor de partida e aquecimento do tanque de ARLA
- Pontos de massa no chassi, no motor e na coluna A
- Localizações dos componentes
Por que vale a pena
- ✅ Diagramas completos de cada circuito, do fusível ao componente
- ✅ Identificação de conectores, pinagem e cores de fio
- ✅ Localização de relés, fusíveis e pontos de massa
- ✅ Acelera a caça a curto, circuito aberto e falha intermitente
Para quem é
Indicado para oficinas, mecânicos e eletricistas que trabalham com caminhão Volkswagen, frotistas, compradores de peças e equipes de manutenção que precisam de informação de fábrica sobre o Constellation MAN D0836 EVI / ZF 12TX2420 TD.
Perguntas frequentes
Serve para qual equipamento?
Volkswagen Constellation MAN D0836 EVI / ZF 12TX2420 TD — caminhão.
Qual o idioma e o tamanho?
Português, 120 páginas, em PDF.
Como recebo?
Entrega 100% digital: o PDF chega em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
É o documento completo?
Sim, é o material integral, sem cortes.
