O Esquema Elétrico Volkswagen Volksbus 15-190 OD e 17-230 OD (MAN D08) — Componentes é o documento técnico em PDF, com 127 páginas em português, para ônibus. Ele traz os diagramas de circuito, a identificação de conectores, pinagem, cores de fios, relés, fusíveis e pontos de massa. Entrega digital imediata e acesso vitalício.
Destaques deste material

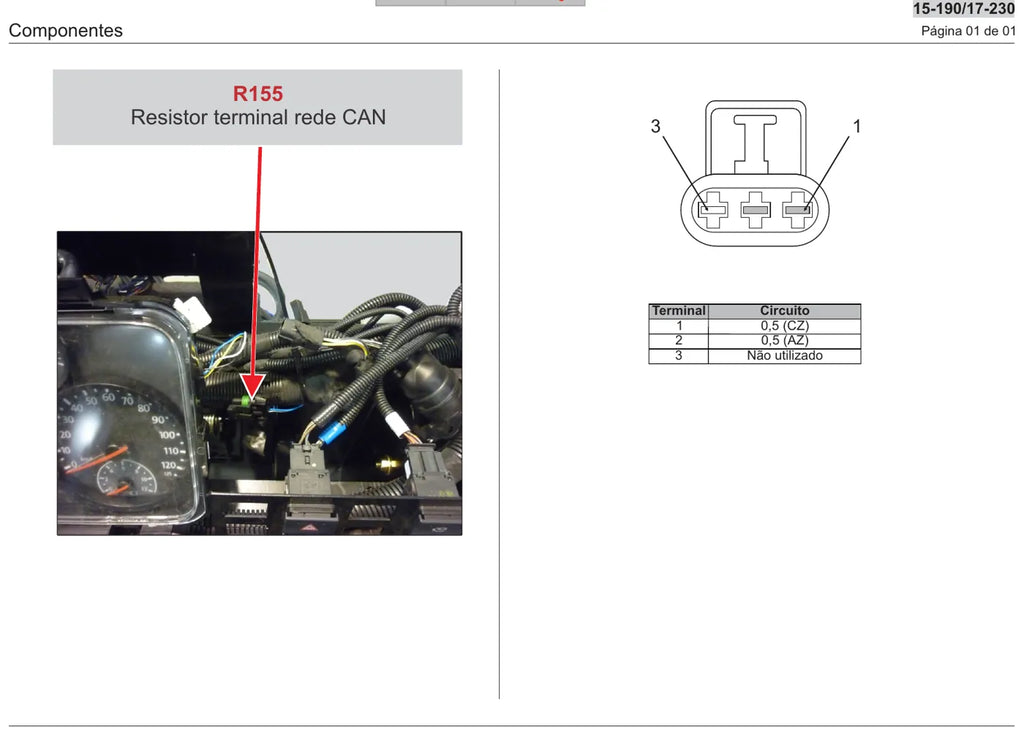

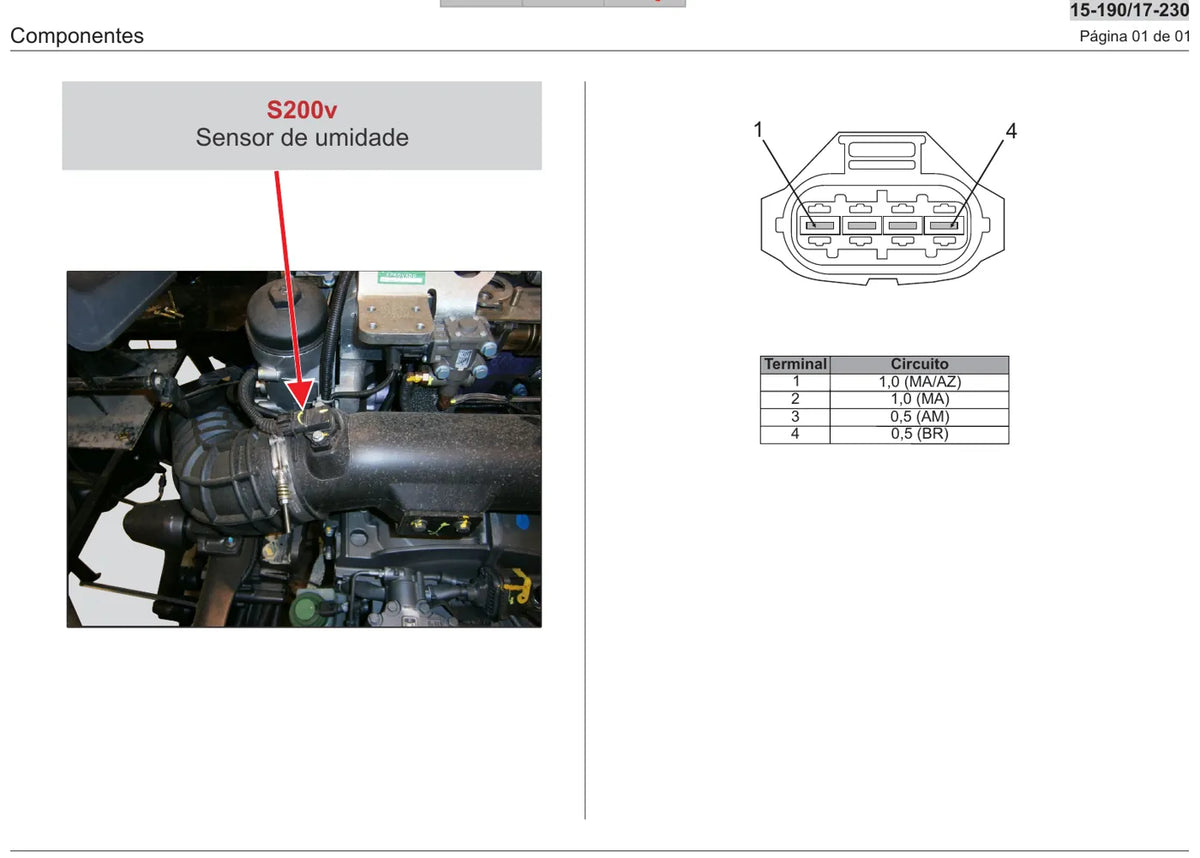

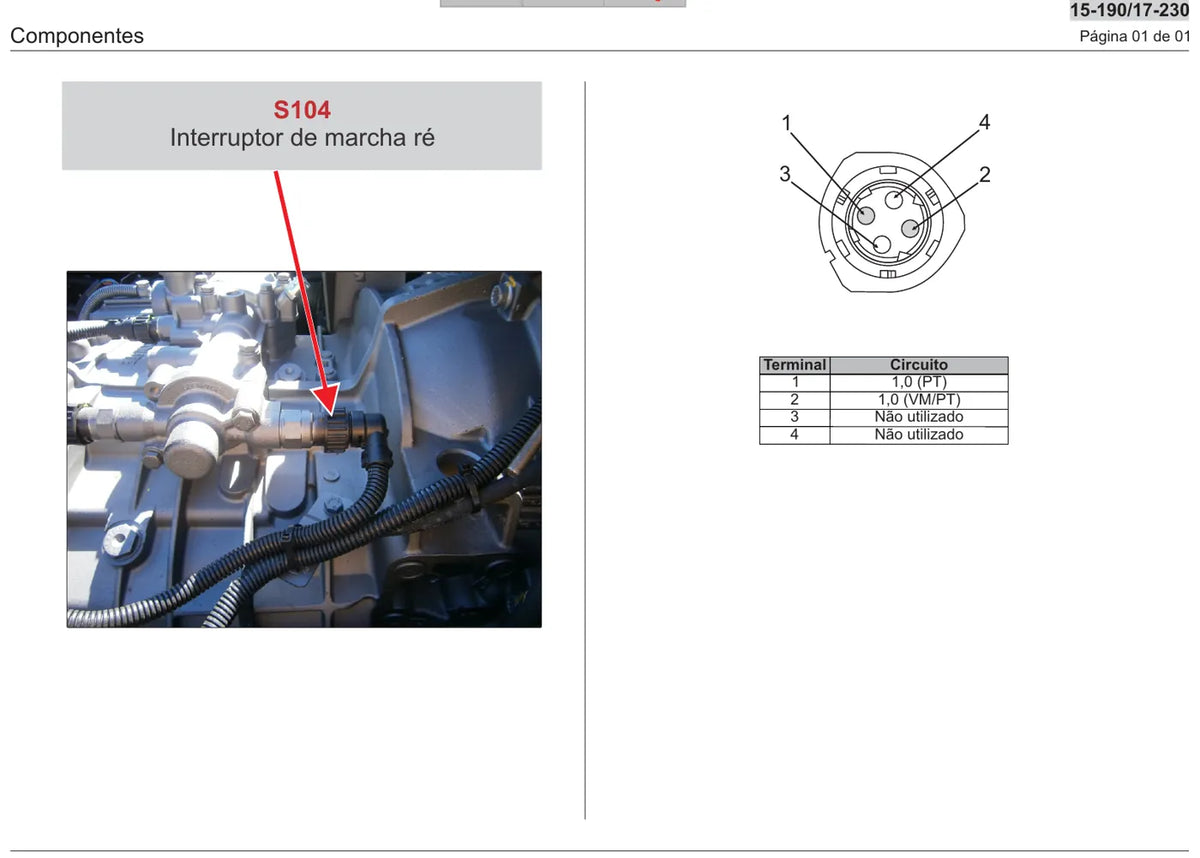

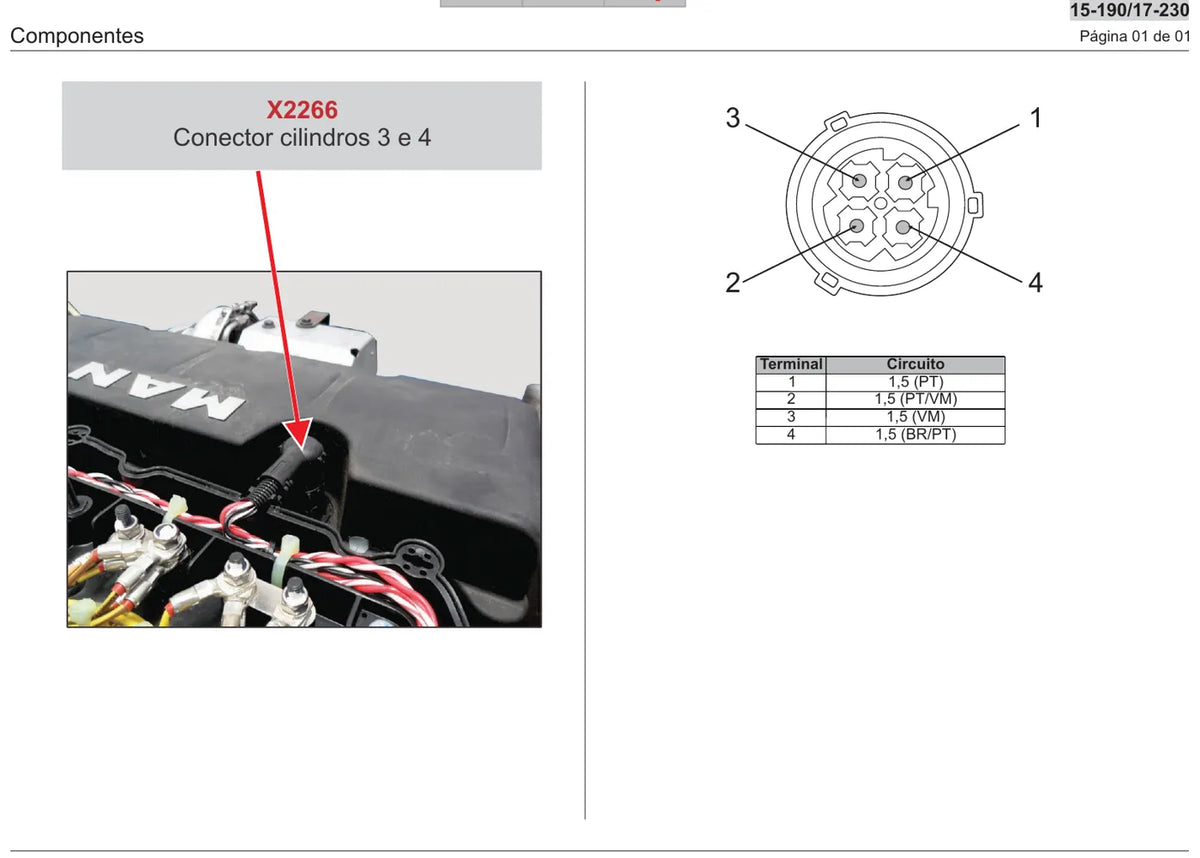

- Cada componente ocupa uma página com desenho do conector, numeração dos pinos e tabela terminal x circuito
- Módulo VTTS (J843) com 16 terminais mapeados, incluindo os pinos não utilizados
- Relés K80 (luz de freio) e K106 (temporizador) com pinagem de 9 terminais e vista do soquete
- Layout da central elétrica com fusíveis F1-F24 (5 A a 30 A) e principais FA1-FA3 de 40 A
- Injetores Y341, Y342, Y343 com bitola 1,5 mm² e cores por cilindro
Circuitos e sistemas cobertos
- Índice de componentes com navegação
- Lâmpadas e sinalização (série H)
- Unidades de controle (série J) — módulo de localização do veículo (VTTS)
- Relés (série K) — relé da luz de freio K80
- Relé temporizador K106 e demais relés da central elétrica
- Injetores (série Y) — cilindros 1 a 6
- Tabelas de terminais e circuitos por componente
- Bitolas de fio e código de cores dos circuitos
- Localização dos componentes na central elétrica
- Distribuição dos fusíveis F1 a F24 e amperagens
- Fusíveis principais FA1, FA2 e FA3 (40 A)
- Identificação de terminais não utilizados nos conectores
